Conception de refroidisseur CPU : tour, low-profile et AIO
Réponse courte : Choisissez d'abord le refroidisseur CPU selon trois chiffres : le TDP soutenu, la hauteur disponible et le flux d'air. Un refroidisseur à air de type tour avec 4 à 6 caloducs gère généralement 120 à 220 W pour une hauteur de 150 à 160 mm ; un refroidisseur low-profile s'insère sous 40 à 70 mm mais plafonne habituellement vers 65 à 100 W ; un AIO de 240 à 360 mm évacue 200 à 350 W avec le radiateur monté ailleurs. Le coût suit la masse de cuivre et la surface d'ailettes, pas la marque. Pour les projets sur mesure ou OEM, BQUQ usine et emboutit les composants de dissipateurs thermiques dans une seule usine ISO9001 à Dongguan, avec une précision de ±0,005 mm sur les caractéristiques CNC, et des devis retournés en 12 heures ouvrées.
Comment un refroidisseur CPU évacue-t-il réellement la chaleur ?
Tout refroidisseur CPU est une chaîne de quatre résistances thermiques, et c'est le maillon le plus faible qui fixe la température. La chaleur quitte le die par le dissipateur thermique intégré (IHS), traverse le matériau d'interface thermique (TIM), se répand dans une plaque de base, remonte par les caloducs ou traverse une plaque froide, puis quitte les ailettes dans l'air en mouvement.
C'est pourquoi un ventilateur plus gros ne corrige que rarement un CPU chaud. Si la plaque de base est petite ou si la brasure entre caloduc et ailette est médiocre, un débit d'air supplémentaire ne refroidit que des ailettes qui ne recevaient de toute façon jamais la chaleur.
Le modèle pratique utilisé par les ingénieurs est un réseau de résistances thermiques : jonction-boîtier, boîtier-dissipateur, dissipateur-air. Chaque étape ajoute des °C par watt. Un refroidisseur annoncé « 180 W » est simplement celui dont la résistance totale maintient un die typique sous son seuil de throttling à cette charge. Une fois le budget de résistance connu, les choix de géométrie deviennent de l'arithmétique plutôt que de la devinette. Notre analyse de la construction d'un réseau de résistance thermique de dissipateur détaille le calcul étape par étape.
Conduction, étalement et convection
- Conduction dépend du matériau et de la section. Le cuivre conduit à environ 385 W/m·K, l'aluminium à environ 200 W/m·K. Le cuivre gagne sur le papier, mais il est environ trois fois plus dense et plus cher.
- Étalement est le coût caché. Un die de 40 × 40 mm libérant 150 W dans une base de 60 mm crée un point chaud. Les bases plus épaisses et les chambres à vapeur existent uniquement pour étaler ce flux latéralement.
- Convection est la surface d'ailettes multipliée par le débit d'air. Le nombre d'ailettes, leur épaisseur, l'espacement et la pression statique interagissent — des ailettes denses exigent une pression statique élevée, sinon elles sont privées d'air.
Tour, low-profile ou AIO : quelle architecture choisir ?
Les trois architectures courantes ne sont ni meilleures ni pires dans l'abstrait. Elles répondent à des contraintes différentes.
| Architecture | Hauteur typique | TDP soutenu typique | Besoin en flux d'air | Configuration idéale |
|---|---|---|---|---|
| Tour à air (4–6 caloducs) | 150–165 mm | 120–220 W | Un ventilateur PWM 120/140 mm, vitesse frontale 1–3 m/s | Boîtier ATX moyen standard, jeu, station de travail |
| Low-profile (top-down) | 35–70 mm | 65–100 W | Ventilateur 80–92 mm, dégagement serré | SFF, rack 1U/2U, PC industriel à panneau |
| Liquide AIO (240/280/360 mm) | Pompe 30–55 mm ; radiateur déporté | 200–350 W | 2–3 ventilateurs sur radiateur, push ou push-pull | CPU à TDP élevé, configurations limitées par le dégagement RAM |
| Passif / sans ventilateur | Variable, souvent 80–150 mm | 15–45 W | Convection au niveau du boîtier uniquement | Industriel sans ventilateur, borne interactive, embarqué |
Deux règles empiriques tiennent en pratique. Premièrement, la hauteur est généralement la contrainte déterminante, pas le TDP — mesurez de l'IHS au panneau latéral avant de choisir quoi que ce soit. Deuxièmement, les refroidisseurs low-profile perdent en performance surtout à cause de la surface d'ailettes et de la recirculation, pas d'une mauvaise base. Un refroidisseur top-down renvoie l'air chaud sur la carte mère, ce qui est acceptable dans un châssis industriel canalisé et médiocre dans un boîtier fermé à panneau vitré.
Les AIO échangent un problème de hauteur fixe contre un problème de montage et de durée de vie de la pompe. Ils ajoutent aussi une seconde interface thermique (plaque froide vers liquide de refroidissement) et une pompe qui consomme 2 à 6 W et ne cesse jamais complètement de faire du bruit.
Quand une chambre à vapeur bat-elle les caloducs ?
Quand le die est petit et la puissance élevée — pensez à 200 W+ dans un point chaud de moins de 50 mm², ou à un refroidisseur low-profile avec presque aucune place verticale pour faire passer des caloducs. Une chambre à vapeur étale en deux dimensions au lieu d'une, ce qui aplatit le point chaud avant que la chaleur n'atteigne les ailettes. En dessous d'environ 100 W dans une tour normale, le surcoût est rarement rentabilisé.
Quels matériaux et quelle voie de fabrication faut-il spécifier ?
C'est ici que l'intention de conception rencontre l'atelier, et que le coût se décide réellement.
| Composant | Matériau courant | Procédé typique | Remarques |
|---|---|---|---|
| Plaque de base | Cuivre C1100 ou aluminium 6063 | Fraisage CNC, skiving, forgeage | La planéité et la rugosité de surface déterminent la performance du TIM |
| Caloducs | Tube de cuivre, mèche frittée | Achetés, puis assemblés | La mèche rainurée est moins chère, la frittée gère mieux l'orientation |
| Ailettes | Aluminium 1050/6063, parfois cuivre | Emboutissage, skiving, extrusion, pliage | Espacement des ailettes 1,0–2,0 mm typique pour ventilateurs 120 mm |
| Assemblage | Pâte à braser, époxy, adhésif thermique | Refusion ou durcissement | La brasure donne une résistance plus faible ; l'adhésif est moins cher et plus léger |
| Montage | Inox ou acier à ressort | Emboutissage, formage | La rigidité de la plaque arrière évite la déformation du socket |
Pour les refroidisseurs à air de type tour et low-profile, le stack d'ailettes est généralement la pièce au plus grand volume, et il fixe le coût unitaire. Les ailettes embouties sont les moins chères en volume ; les ailettes skived donnent une base continue en cuivre ou aluminium sans ligne de collage, ce qui est intéressant lorsqu'on recherche la plus faible résistance d'étalement possible. Comment le procédé de skiving transforme un bloc massif en ailettes explique les compromis en usure d'outil, limites de hauteur d'ailette et espacement minimal.
Pour les plaques froides d'AIO, la géométrie des microcanaux à l'intérieur de la plaque compte plus que tout ce qui est visible de l'extérieur. La largeur, la profondeur et l'épaisseur de paroi des canaux contrôlent à la fois la résistance thermique et la perte de charge — et la perte de charge décide de la puissance de pompe à payer.
Cuivre contre aluminium : la répartition honnête
Utilisez le cuivre là où la chaleur est dense et l'espace réduit : plaques de base, parois de caloducs, enveloppes de chambres à vapeur et stacks d'ailettes skived dans les refroidisseurs low-profile haut de gamme. Utilisez l'aluminium là où la chaleur est déjà étalée : stacks d'ailettes dans les tours, supports, carénages et boîtiers extrudés. Une conception base cuivre/ailettes aluminium capture l'essentiel du bénéfice pour une fraction de la masse. Les stacks d'ailettes tout cuivre existent, mais ils sont lourds, chers et relèvent généralement du marketing plutôt que de l'ingénierie.
Comment dimensionner ensemble le stack d'ailettes et le ventilateur ?
La géométrie des ailettes et le choix du ventilateur forment une seule décision, pas deux.
- Espacement des ailettes. Pour un ventilateur 120 mm à 1500–2000 tr/min, des espacements de 1,2–1,8 mm sont optimaux. En dessous de 1,0 mm, la demande de pression statique augmente fortement et l'encrassement par la poussière est plus rapide.
- Épaisseur des ailettes. 0,3–0,5 mm d'aluminium est typique pour des ailettes embouties. Plus fin économise masse et coût mais réduit la conduction le long de l'ailette.
- Hauteur et nombre d'ailettes. La surface totale est l'objectif ; un stack plus haut à empreinte identique ajoute de la surface mais aussi de la résistance au passage de l'air.
- Courbe du ventilateur. Faites correspondre la courbe pression-débit du ventilateur à l'impédance du stack. Un ventilateur à haut CFM et basse pression sur un stack dense est une erreur courante et coûteuse.
Pour les applications industrielles et en rack, la même logique s'applique avec des contraintes différentes — poussière, vibrations, service 24/7 et souvent une hauteur fixe de 1U ou 2U. Dans ces cas, un refroidisseur low-profile canalisé avec une soufflante à haute pression statique bat généralement un refroidisseur ouvert plus grand qui ne peut pas recevoir d'air propre.
Si vous êtes encore au stade du concept, fabriquer un ou deux prototypes physiques tôt est bien moins cher que de découvrir un problème d'espacement d'ailettes après l'outillage. Comment mener la fabrication d'un prototype de dissipateur thermique sur mesure couvre ce qu'il faut spécifier pour que le premier échantillon soit réellement représentatif.
Que fabrique BQUQ pour les programmes de refroidisseurs CPU ?
BQUQ exploite quatre lignes de production dans une seule usine à Dongguan sous ISO9001 : usinage CNC, emboutissage des métaux, ressorts sur mesure et production de dissipateurs thermiques. Pour les programmes de refroidisseurs CPU et de refroidissement électronique, cela signifie que la plaque de base, le stack d'ailettes, les supports et la visserie de montage peuvent tous provenir d'un seul fournisseur au lieu de quatre.
Capacités pertinentes pour la conception de refroidisseurs :
- Usinage CNC à ±0,005 mm sur plaques de base, plaques froides, blocs de montage et enveloppes de chambres à vapeur, y compris le contrôle de planéité sur la surface face au TIM.
- Emboutissage des métaux pour ailettes, plaques arrière, supports, clips et carénages, avec outillage à matrice progressive pour la production en volume.

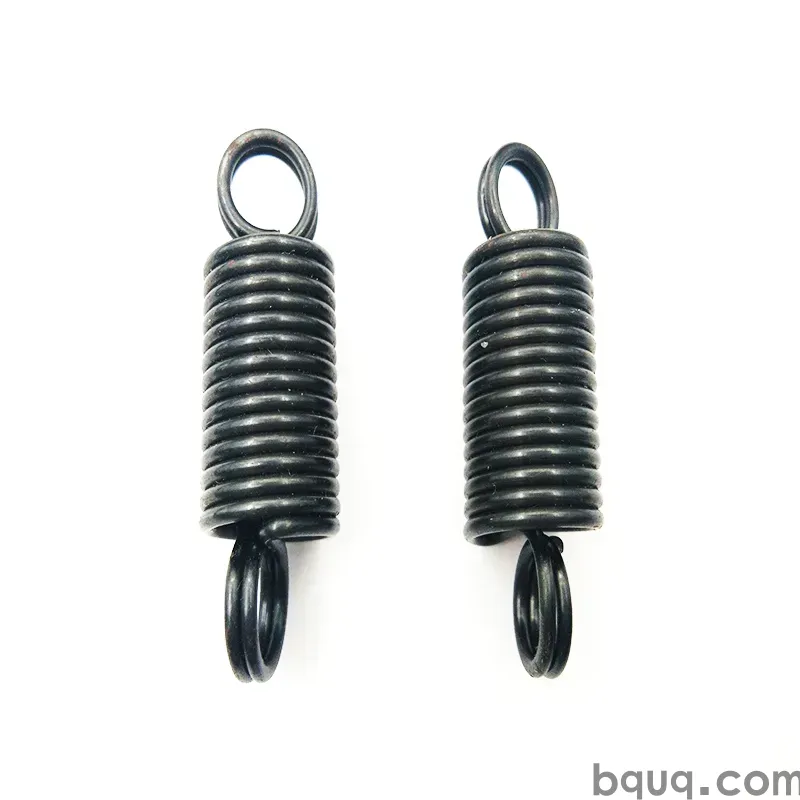

- Ressorts sur mesure pour la visserie de montage — formes de compression, torsion et hélicoïdales qui maintiennent une pression de socket constante sans trop déformer la carte.
- Assemblage de dissipateurs thermiques pour constructions extrudées, skived, à ailettes embouties, pliées et collées, ainsi que les conceptions base cuivre/ailettes aluminium.
Le MOQ est flexible, donc une série d'ingénierie de 50 pièces et une commande de production de 50 000 pièces passent par le même contrôle de processus. Les devis reviennent en 12 heures ouvrées.
Ce qu'il faut envoyer pour un devis rapide
1. Un modèle 3D ou un plan 2D avec les dimensions et tolérances critiques.
2. Le TDP soutenu et crête, ainsi que la température ambiante.
3. Les contraintes de hauteur, d'empreinte et de trous de montage.
4. La préférence de matériau d'ailettes, le cas échéant, et si l'assemblage est brasé ou collé.
5. L'état de surface : aluminium brut, anodisé, cuivre nickelé ou zones de contact masquées.
6. Le volume annuel et si l'amortissement de l'outillage est acceptable.
Avec ces six éléments, une contre-proposition fabricable revient généralement le jour même.
Questions fréquentes
Q : Un refroidisseur à air de type tour ou un AIO est-il préférable pour un CPU de 150 W ?
R : Les deux fonctionnent. Une tour à 5–6 caloducs d'environ 155 mm de haut tient généralement une charge de 150 W avec un seul ventilateur 120 mm et sans pompe susceptible de tomber en panne. Un AIO de 240 mm gère la même charge avec des températures de pointe plus basses mais ajoute du bruit de pompe, une seconde interface et une durée de vie limitée. Choisissez selon le dégagement du châssis et l'objectif de bruit, pas selon la puissance annoncée.
Q : De quelle hauteur un refroidisseur CPU low-profile a-t-il vraiment besoin ?
R : Prévoyez 40–70 mm de l'IHS au sommet du ventilateur pour des composants de 65–100 W. En dessous de 40 mm, vous êtes généralement limité à 35–65 W, sauf à utiliser une chambre à vapeur ou une soufflante canalisée. Mesurez toujours jusqu'au panneau latéral, pas jusqu'à la carte mère, et prévoyez 2–3 mm pour les tolérances de socket et de carte.
Q : Le cuivre bat-il toujours l'aluminium dans un refroidisseur CPU ?
R : Non. Le cuivre conduit environ deux fois mieux mais est environ trois fois plus dense et plus coûteux. Le cuivre est rentable là où la chaleur est dense — plaques de base, parois de caloducs, chambres à vapeur, stacks skived. Pour le stack d'ailettes, l'aluminium assemblé à une base cuivre offre l'essentiel de la performance pour une fraction du poids et du coût.
Q : Quel espacement d'ailettes spécifier pour un ventilateur 120 mm ?
R : Pour un ventilateur 120 mm tournant à 1500–2000 tr/min, des espacements de 1,2–1,8 mm sont typiques et offrent un bon équilibre entre surface et flux d'air. Descendre sous 1,0 mm augmente la demande de pression statique, accroît le bruit et encrasse plus vite avec la poussière. Au-dessus de 2,5 mm, vous perdez de la surface sans gain significatif de flux d'air.
Q : BQUQ peut-il fournir à la fois le dissipateur thermique et la visserie de montage ?
R : Oui. Une usine ISO9001 à Dongguan exploite l'usinage CNC, l'emboutissage des métaux, les ressorts sur mesure et la production de dissipateurs thermiques sur quatre lignes, de sorte que plaques de base, ailettes, plaques arrière, clips et ressorts sont livrés en un seul kit assemblé. Les caractéristiques CNC tiennent ±0,005 mm, le MOQ est flexible et les devis reviennent en 12 heures ouvrées.
