Refroidissement par immersion pour l'électronique : implications matérielles
Réponse courte : le refroidissement par immersion ne supprime pas le dissipateur thermique — il modifie ce que le dissipateur thermique doit faire. Dans un fluide diélectrique monophasique, les empilements d'ailettes à convection naturelle avec des espacements de 2 à 4 mm et des hauteurs de 15 à 25 mm sont typiques, car la viscosité et la densité du fluide sont bien supérieures à celles de l'air. Les densités d'ailettes pour convection forcée avec un espacement de 1,5 à 2 mm étranglent généralement l'écoulement et augmentent les températures de jonction. Le cuivre et l'aluminium fonctionnent tous deux, mais les revêtements, les adhésifs et les étiquettes doivent résister à un contact permanent avec le fluide. BQUQ usine et extrude des dissipateurs thermiques prêts pour l'immersion à ±0,005 mm et chiffre en 12 heures ouvrables.
Le refroidissement par immersion est passé d'une expérience de niche à une option courante pour le calcul haute densité, l'électronique de puissance des véhicules électriques, les redresseurs de télécommunications et le stockage d'énergie à l'échelle du réseau. L'attrait est simple : le fluide diélectrique évacue la chaleur bien plus efficacement que l'air, ce qui permet de concentrer plus de puissance dans moins de volume et de cesser de lutter contre le bruit des ventilateurs, la poussière et l'entretien des filtres.
Mais le matériel thermique qui fonctionne dans l'air ne fonctionne pas automatiquement dans un fluide. Les ingénieurs qui se contentent de plonger un dissipateur thermique extrudé standard dans un réservoir constatent souvent que les températures s'améliorent bien moins que prévu — ou se dégradent. Cet article couvre les implications matérielles du refroidissement par immersion : comment la géométrie des ailettes, le choix des matériaux, l'état de surface, le montage et la compatibilité à long terme avec le fluide changent lorsque le fluide de travail est un liquide diélectrique plutôt que de l'air.
Pourquoi le refroidissement par immersion modifie la conception des dissipateurs thermiques
L'air versus le fluide comme milieu de transfert thermique
L'air a une densité d'environ 1,2 kg/m³ et une conductivité thermique proche de 0,026 W/m·K. Les fluides diélectriques monophasiques courants se situent dans une plage de densité de 1 600 à 1 900 kg/m³ avec une conductivité thermique d'environ 0,06 à 0,14 W/m·K. C'est un avantage de densité de 1 000× et un avantage de conductivité de 2 à 5×.
La conséquence est que les coefficients de convection dans un fluide peuvent être plusieurs fois supérieurs à ceux dans l'air, et le fluide peut évacuer la chaleur de surfaces que l'air n'atteint jamais — l'arrière d'un PCB, le dessous d'un module, les côtés d'un banc de condensateurs. La chaleur qui ne circulait auparavant que par le PCB s'échappe désormais de chaque surface mouillée.
Ce que cela signifie pour le rôle du dissipateur thermique
Dans l'air, le dissipateur thermique est la principale voie d'échappement et l'empilement d'ailettes est le goulot d'étranglement. Dans un fluide diélectrique, le dissipateur thermique devient l'une de plusieurs voies parallèles. Son rôle passe de « maximiser la surface » à « diffuser la chaleur dans le fluide sans le bloquer ».
C'est pourquoi les dissipateurs thermiques surdimensionnés à ailettes serrées pour l'air sont souvent moins performants en immersion. Ils ajoutent de la masse, du coût et une restriction d'écoulement tout en contribuant moins que prévu par l'ingénieur.
Géométrie des ailettes : espacement, épaisseur et hauteur
Espacement des ailettes
La viscosité du fluide est généralement 5 à 20× celle de l'air à température de fonctionnement. Les canaux étroits qu'un ventilateur pousserait volontiers à travers deviennent des voies à haute résistance que l'écoulement par flottabilité ne peut pas pénétrer.
| Espacement des ailettes | Performance typique dans l'air | Performance typique en immersion monophasique |
|---|---|---|
| 1,0–1,5 mm | Bon avec convection forcée | Médiocre — écoulement insuffisant, cœur chaud |
| 2,0–3,0 mm | Convection naturelle acceptable | Utilisable, amélioration modérée |
| 3,0–4,0 mm | Faible dans l'air | Bon — meilleur compromis pour la plupart des modules |
| 5,0 mm et plus | Médiocre dans l'air | Bon pour fluides à haute viscosité ou diphasiques |
Ces plages sont indicatives. L'optimum réel dépend de la viscosité du fluide, de la configuration du réservoir et du caractère passif ou assisté par pompe de l'écoulement.
Épaisseur et hauteur des ailettes
Les ailettes minces (0,8–1,2 mm) sont courantes dans les dissipateurs thermiques à air car elles sont bon marché et légères. En immersion, les ailettes plus minces fonctionnent encore, mais elles sont plus vulnérables aux dommages de manipulation lors de l'assemblage du réservoir et aux vibrations dans les boucles assistées par pompe. Des ailettes de 1,2 à 2,0 mm constituent une valeur par défaut raisonnable pour le matériel d'immersion.
La hauteur des ailettes importe moins que dans l'air, car la colonne de fluide n'a pas besoin du même effet de cheminée. Des hauteurs de 15 à 25 mm sont typiques ; des empilements plus hauts ajoutent du coût et du poids sans gain proportionnel.
Ailettes déroulées versus extrudées versus collées
| Construction | Compatibilité immersion | Notes |
|---|---|---|
| Aluminium extrudé | Bonne | Coût le plus bas, espacement large facile, monobloc |
| Cuivre déroulé | Bonne | Rapport d'aspect élevé, excellente diffusion, coût plus élevé |
| Ailettes collées | Passable à bonne | L'adhésif ou le brasage doit être compatible avec le fluide |
| Ailettes pliées | Passable | Matériau mince, sujet à la déformation dans les réservoirs |
| Coulé sous pression | Bon pour les boîtiers | Conductivité plus faible, utile comme enceinte combinée |
| Forgé | Bon | Dense, robuste, coût d'outillage plus élevé |
Pour la plupart des projets d'immersion, l'aluminium extrudé ou le cuivre déroulé offre le meilleur rapport coût-performance. Si vous évaluez les matériaux plus en détail, notre comparaison des alliages d'aluminium pour dissipateurs thermiques couvre la conductivité thermique, le comportement à la corrosion et l'usinabilité.
Matériaux et compatibilité avec les fluides
Aluminium
L'aluminium est le choix par défaut pour les dissipateurs thermiques à immersion : léger, bon marché, facile à extruder et à usiner, et compatible avec la plupart des fluides diélectriques hydrocarbonés et synthétiques. Le principal risque est la corrosion galvanique si l'aluminium partage une boucle mouillée avec du cuivre ou du laiton sans contrôle approprié de la chimie du fluide.
Cuivre
Le cuivre offre environ 1,7× la conductivité thermique de l'aluminium et est préféré pour les dispositifs à haut flux tels que les IGBT et les puces GPU. Le cuivre nu peut catalyser la dégradation du fluide dans certaines chimies, c'est pourquoi le cuivre plaqué ou un fluide avec un ensemble d'inhibiteurs approprié est courant. Notre article sur les dissipateurs thermiques à cœur en cuivre couvre les cas où le cuivre justifie son surcoût.
Assemblages multimétaux
Une base en cuivre avec des ailettes en aluminium est un compromis populaire. Le joint — qu'il soit soudé, brasé ou lié mécaniquement — doit résister à un contact continu avec le fluide. Un joint mal lié peut se délaminer ou devenir un site de corrosion.
Revêtements et traitements de surface
Le nickelage protège le cuivre dans les fluides agressifs. L'anodisation sur aluminium est généralement acceptable dans les fluides hydrocarbonés monophasiques mais peut être attaquée dans certaines chimies diphasiques. Confirmez toujours la compatibilité du revêtement avec le fournisseur de fluide avant de vous engager sur une finition.
État de surface, adhésifs et étiquettes
Matériaux d'interface thermique
Dans l'air, un pad ou une pâte thermique est une commodité. En immersion, le TIM est une exposition chimique à long terme. Les gap fillers à base de silicone peuvent gonfler ou lessiver dans le fluide. De nombreux programmes d'immersion passent à :
- Contact métal-métal avec une pression de montage élevée
- Graisses thermiques minces et stables dans le fluide
- Matériaux à changement de phase homologués pour le contact diélectrique
Si vous êtes encore en train de sélectionner un TIM, notre guide de sélection d'interface thermique détaille les compromis.
Adhésifs et ailettes collées
Les empilements d'ailettes collés à l'époxy sont courants dans les dissipateurs thermiques à air. En immersion, l'adhésif doit être homologué pour une immersion permanente dans le fluide, pas seulement pour une exposition aux éclaboussures ou aux vapeurs. Là où la fiabilité compte, les assemblages brasés ou mécaniquement sertis sont plus sûrs.
Étiquettes, encres et marquages
Les étiquettes imprimées, les encres laser et les tags adhésifs sont un point de défaillance fréquent. Beaucoup se décollent, bavent ou se dissolvent. Spécifiez un marquage résistant aux fluides ou déplacez l'identification vers une surface gravée au laser.
Montage, pression et charges mécaniques
Pression de montage
L'immersion ne supprime pas le besoin d'un bon contact puce-dissipateur. Au contraire, elle augmente les enjeux, car le dissipateur thermique fait désormais partie d'un système scellé coûteux à ouvrir. Les pressions de montage cibles et les exigences de planéité sont similaires aux conceptions refroidies par air ; voir notre discussion sur la pression de montage des dissipateurs thermiques pour des cibles pratiques.
Vibration et écoulement assisté par pompe
Les boucles monophasiques assistées par pompe introduisent un mouvement continu du fluide et des vibrations. Les ailettes longues et minces peuvent fatiguer. L'ajout d'une nervure de rigidification, l'augmentation de l'épaisseur des ailettes ou l'utilisation d'une construction monobloc déroulée réduisent le risque.
Intégration réservoir et enceinte
Dans de nombreuses conceptions par immersion, le dissipateur thermique agit également comme élément structurel ou plaque de montage. Cela vous pousse vers des boîtiers coulés sous pression ou usinés plutôt que de simples extrusions. Nous couvrons cela dans notre aperçu des dissipateurs thermiques usinés CNC.
Implications monophasique versus diphasique
| Facteur | Monophasique | Diphasique |
|---|---|---|
| Coût du fluide | Plus faible | Plus élevé |
| Espacement des ailettes | 2–4 mm typique | 1–3 mm typique, piloté par l'ébullition |
| État de surface | Sensibilité modérée | Élevée — les sites de nucléation comptent |
| Risque de revêtement | Faible à modéré | Plus élevé — les revêtements peuvent inhiber l'ébullition |
| Modifications matérielles | Modestes | Importantes |
| Exigence d'étanchéité | Modérée | Stricte — confinement des vapeurs |
L'immersion diphasique récompense les textures de surface qui favorisent la nucléation et pénalise les surfaces lisses, revêtues ou contaminées. Si vous envisagez le diphasique, prévoyez du matériel dédié plutôt que de réadapter des dissipateurs thermiques à air.
Liste de contrôle de conception pour dissipateurs thermiques prêts pour l'immersion
1. Confirmez la chimie du fluide et l'ensemble d'inhibiteurs avant de choisir les matériaux.
2. Élargissez l'espacement des ailettes à 2–4 mm sauf si des essais d'écoulement prouvent le contraire.
3. Utilisez une épaisseur d'ailette de 1,2–2,0 mm pour la robustesse dans les boucles pompées.
4. Préférez une construction monobloc extrudée ou déroulée aux empilements collés.
5. Spécifiez un TIM, des adhésifs et des marquages homologués pour le fluide.
6. Contrôlez les couples galvaniques — évitez le cuivre nu contre l'aluminium nu.
7. Maintenez des hauteurs d'ailettes modérées ; 15–25 mm suffisent généralement.
8. Prévoyez la maintenabilité : le matériel d'immersion est plus difficile d'accès.
9. Validez par un essai thermique dans le fluide réel, pas un substitut.
10. Documentez la planéité, l'état de surface et le placage pour les fabrications répétées.
Où BQUQ intervient

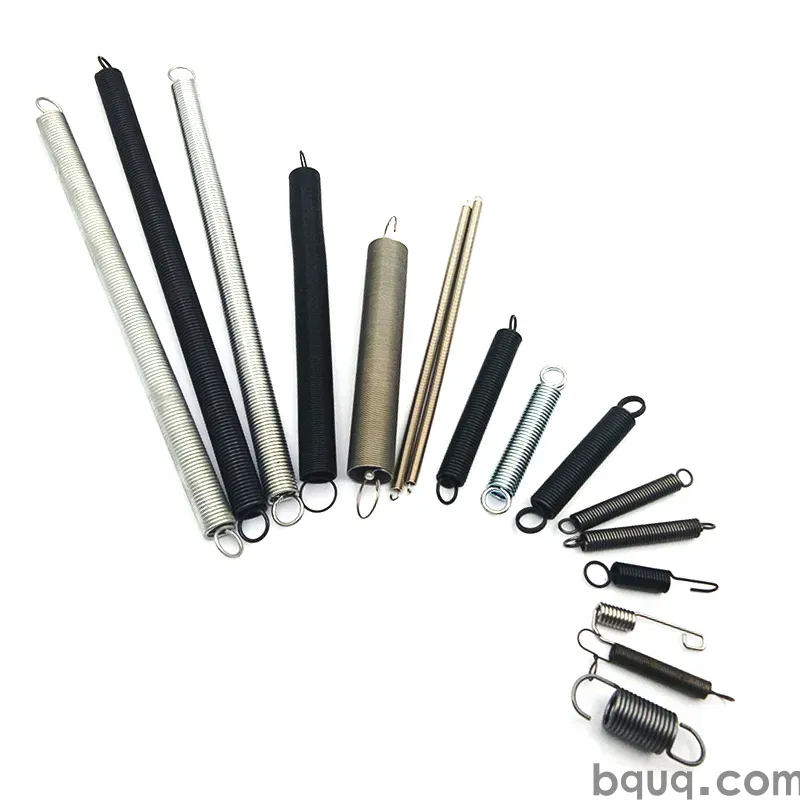

BQUQ exploite quatre lignes de production dans une usine à Dongguan : usinage CNC à ±0,005 mm, emboutissage des métaux, ressorts sur mesure et production de dissipateurs thermiques. Pour les projets d'immersion, cela signifie que nous pouvons usiner des plaques de base en cuivre, extruder et couper des empilements d'ailettes en aluminium, estamper des supports de montage et produire l'assemblage sous un seul système qualité ISO9001.
Nous chiffrons en 12 heures ouvrables et travaillons avec un MOQ flexible, ce qui convient aux programmes d'immersion encore en phase pilote ou de validation en petits lots. Si vous avez besoin d'un dissipateur thermique évalué pour un service en fluide diélectrique, envoyez les plans et les détails du fluide à sc@bquq.com.
Questions fréquentes
Q : Puis-je réutiliser un dissipateur thermique refroidi par air existant dans un réservoir d'immersion ?
R : Parfois, mais la performance est généralement décevante. Un espacement d'ailettes optimisé pour l'air de 1,5 mm ou moins restreint l'écoulement du fluide diélectrique, de sorte que le fluide ne peut pas atteindre les racines des ailettes. Attendez-vous au mieux à des gains modestes. Élargir l'espacement à 2–4 mm, ou passer à un profil déroulé ou extrudé conçu pour le fluide, donne généralement un bien meilleur résultat pour une nomenclature similaire.
Q : Le refroidissement par immersion élimine-t-il complètement le besoin d'un dissipateur thermique ?
R : Non. Le fluide évacue la chaleur de chaque surface mouillée, ce qui réduit la part de charge du dissipateur thermique, mais les dispositifs à haut flux ont toujours besoin de diffusion. Une puce GPU ou un module IGBT concentre la chaleur dans une petite zone ; sans diffuseur, le fluide local surchauffe et la température de jonction grimpe. Le rôle du dissipateur thermique passe d'échangeur principal à diffuseur plus échangeur.
Q : Qu'est-ce qui est mieux pour l'immersion, l'aluminium ou le cuivre ?
R : L'aluminium est moins cher, plus léger et compatible avec la plupart des fluides diélectriques monophasiques, ce qui en fait le choix par défaut. Le cuivre conduit environ 1,7× mieux et est préféré pour les flux thermiques élevés, mais il peut catalyser la dégradation du fluide dans certaines chimies et nécessite un placage ou un fluide inhibé. Une base en cuivre avec des ailettes en aluminium est un compromis courant lorsque le flux est élevé mais que le coût compte.
Q : Quels états de surface dois-je éviter dans un fluide diélectrique ?
R : Évitez les finitions qui se dissolvent, gonflent ou s'écaillent. De nombreuses étiquettes adhésives, certaines encres et certains revêtements organiques échouent en immersion permanente. L'anodisation est généralement acceptable dans les fluides hydrocarbonés monophasiques mais peut être attaquée dans certaines chimies diphasiques. Le nickelage sur cuivre est généralement sûr. Confirmez toujours avec le fournisseur de fluide et réalisez un test sur coupon avant la production.
Q : Comment valider un dissipateur thermique à immersion avant la production de masse ?
R : Construisez un petit banc d'essai à coupon ou à module unique en utilisant le fluide exact, le matériau du réservoir et la condition d'écoulement. Mesurez la température de jonction, l'élévation de température du fluide et la perte de charge sur plusieurs centaines d'heures. Inspectez la corrosion, la perte de revêtement et la dégradation du TIM. Cela permet de détecter la plupart des problèmes de compatibilité avant l'engagement de l'outillage, et c'est bien moins cher que de retravailler un lot de production.
