Reprise des ensembles de dissipateurs thermiques : dépose et repose
Réponse courte : Une reprise réussie de dissipateur thermique est un processus contrôlé en trois étapes — séparation assistée par chauffage à 60-80 °C, élimination complète de l'ancien matériau d'interface thermique avec un chiffon non pelucheux imbibé de solvant, puis repose avec un TIM neuf et un cycle de serrage ou de durcissement documenté. Comptez 15-40 minutes par ensemble pour un joint collé et 5-10 minutes pour un joint mécanique. La résistance thermique après une reprise propre se situe généralement dans une fourchette de 5-15 % de la construction d'origine, à condition que la base du dissipateur ne soit pas déformée et que les trous de montage ne soient pas filetés. Ne réutilisez jamais d'adhésif thermique durci, et ne reposez jamais un dissipateur dont la planéité de base a dérivé au-delà de 0,05 mm.
La reprise est la partie de la conception thermique que personne ne met dans la fiche technique. Pourtant, chaque ingénieur qui a construit un prototype, traité un retour terrain ou remplacé un module LED en cours de projet finit par faire face à la même tâche : déposer le dissipateur thermique, et le remettre en place sans transformer une pièce fonctionnelle en rebut.
Ce guide couvre la mécanique pratique de la dépose et de la repose des dissipateurs thermiques pour les trois types de joints que vous rencontrerez réellement — adhésif thermique, ruban thermique et fixation mécanique avec graisse ou pad. Il est destiné aux acheteurs B2B, aux ingénieurs de procédés et aux techniciens de maintenance travaillant avec des dissipateurs thermiques en aluminium et en cuivre provenant d'une usine qui réalise également l'usinage.
Pourquoi la reprise de dissipateur thermique échoue plus souvent qu'elle ne le devrait
La plupart des échecs de reprise remontent à l'une des quatre causes racines suivantes :
1. Dommages thermiques lors de la dépose. Arracher un dissipateur collé à froid fissure la puce, soulève les pads ou délaminé un plan de cuivre du PCB. Les joints adhésifs sont résistants au cisaillement et faibles au pelage — mais la force que vous appliquez avec un tournevis est du pelage plus de la flexion.
2. Résidus laissés en place. L'ancien adhésif ou la graisse desséchée ajoute une couche parasite de 0,05-0,3 mm. Cela seul peut doubler la résistance d'interface.
3. Surfaces d'accouplement contaminées ou oxydées. Les huiles de doigts, les résidus de silicone et l'oxyde d'aluminium augmentent tous la résistance de contact.
4. Perte de force de serrage. Les clips à ressort réutilisés, les vis étirées ou les trous refiletés réduisent la pression de contact en dessous du point de conception.
Si vous maîtrisez ces quatre points, la reprise est une opération de routine. Si vous n'en maîtrisez aucun, vous obtenez une unité qui passe un test de mise sous tension rapide et échoue à l'heure 200.
Quels sont les types de joints, et comment chacun se démonte-t-il ?
| Type de joint | Résistance d'adhérence typique | Méthode de dépose | Réutilisabilité |
|---|---|---|---|
| Adhésif thermique (à base époxy ou silicone) | Élevée, souvent permanente | Chauffer à 60-80 °C, puis torsion ou pelage contrôlé | Dissipateur réutilisable après nettoyage ; substrat dépend des dommages |
| Ruban thermique (adhésif sensible à la pression) | Moyenne | Chauffer à 50-60 °C, pelage lent à faible angle | Dissipateur réutilisable ; ruban à remplacer |
| Graisse ou pad thermique + fixation mécanique | Faible | Libérer les fixations ou clips | Entièrement réutilisable |
| Pad à changement de phase | Faible-moyenne | Réchauffer au-dessus de 45-60 °C, puis soulever | Dissipateur réutilisable ; pad remplacé |
| Joint brasé ou fritté | Très élevée | Non réparable sur site ; refusion nécessaire | Processus spécialisé uniquement |
La règle pratique : plus la résistance d'adhérence est élevée, plus vous avez besoin de chaleur et plus vous devez aller lentement. La vitesse est ce qui casse les pièces.
Dissipateurs thermiques collés à l'adhésif
Les adhésifs thermiques structuraux sont conçus pour résister aux vibrations et aux cycles thermiques pendant des années. C'est exactement ce qui les rend difficiles à déposer. L'approche viable consiste à porter le joint à 60-80 °C — assez chaud pour ramollir le polymère, assez froid pour rester bien en dessous de tout seuil de refusion de brasure ou d'endommagement des composants. Une plaque chauffante sous la carte est plus douce qu'un pistolet thermique sur le dessus, car elle chauffe l'ensemble du joint uniformément au lieu de créer un point chaud sur le dissipateur.
Une fois chaud, appliquez un mouvement de torsion lent plutôt qu'un levier de soulèvement. La torsion sollicite le joint en cisaillement, où les adhésifs sont prévisibles. Si le joint résiste, ajoutez de la chaleur et attendez — n'ajoutez pas de force.
Rubans thermiques et pads à changement de phase
Ce sont les joints les plus faciles. Réchauffez à 50-60 °C, puis décollez à faible angle avec un coin en plastique. Les outils métalliques rayent la base et créent un concentrateur de contraintes qui se manifeste plus tard comme site d'amorçage de fissure. Une fois le ruban retiré, les deux surfaces nécessitent un essuyage au solvant — les adhésifs sensibles à la pression laissent un film collant qui ne conduira pas la chaleur.
Dissipateurs thermiques fixés mécaniquement
Le cas le plus simple, et celui où les gens deviennent négligents. Libérez les fixations en diagonale, pas séquentiellement, pour ne pas déformer la base. Notez l'état du clip ou du ressort avant de le retirer. Un ressort qui a pris une déformation permanente ne fournira pas la pression de contact d'origine lors de sa réutilisation.
Comment nettoyer l'interface sans endommager les surfaces ?
Le nettoyage est le moment où la qualité de la reprise se gagne ou se perd. L'objectif est une surface visuellement uniforme, sèche et exempte de tout film.
| Étape | Action | Solvant / outil | Remarques |
|---|---|---|---|
| 1 | Racler les résidus en masse | Racloir en plastique, bâtonnet en bois | Ne jamais utiliser de lame sur la base |
| 2 | Essuyer | Alcool isopropylique 90 %+ ou décapant TIM dédié | Chiffon ou écouvillon non pelucheux |
| 3 | Répéter l'essuyage | Chiffon neuf, solvant neuf | Deux passes minimum |
| 4 | Sécher | Séchage à l'air 1-2 minutes | Confirmer l'absence de brillance visible |
| 5 | Inspecter | Lumière rasante ou à faible angle | Toute traînée = répéter l'étape 2 |
| 6 | Vérifier la planéité | Règle ou jauge d'épaisseur | Signaler tout écart supérieur à 0,05 mm |
Deux détails comptent plus que la marque de solvant. Premièrement, utilisez un chiffon neuf pour chaque passe — essuyer avec un chiffon contaminé ne fait que redistribuer l'huile de silicone. Deuxièmement, ne touchez pas la surface nettoyée avec les doigts nus. Les huiles cutanées sont un véritable contaminant interfacial, et une empreinte digitale sur une base de dissipateur est mesurable en termes de résistance thermique.
Pour les dissipateurs en cuivre, sachez que les surfaces en cuivre s'oxydent plus rapidement que l'aluminium après nettoyage. Si vous ne reposez pas dans l'heure, stockez la pièce dans un sac scellé.
Comment reposer correctement un dissipateur thermique ?
La repose suit la même logique que la construction d'origine, avec une contrainte supplémentaire : vous travaillez peut-être avec un dissipateur qui a déjà subi des cycles thermiques.
Choisir le bon matériau d'interface
- Graisse thermique — meilleures performances, nécessite une force de serrage, ne convient pas au remplissage d'espaces supérieurs à 0,1 mm.
- Pad thermique — tolérant aux variations de surface, facile à reprendre à nouveau, performances inférieures à la graisse.
- Matériau à changement de phase — bon compromis, performe comme la graisse à température de fonctionnement et se manipule comme un pad lors de l'assemblage.
- Adhésif thermique — uniquement lorsque la fixation mécanique est impossible. Considérez-le comme une décision irréversible.
Contrôler la ligne de collage
Plus fin est mieux, jusqu'à un certain point. Une ligne de graisse de 0,025-0,075 mm est une cible raisonnable pour une surface usinée. Plus de matière ne signifie pas plus de conduction — cela signifie plus de résistance volumique. Pour les adhésifs, suivez la ligne de collage spécifiée par le fabricant ; trop comprimer le joint peut affamer le collage et créer des vides.
Restaurer la force de serrage

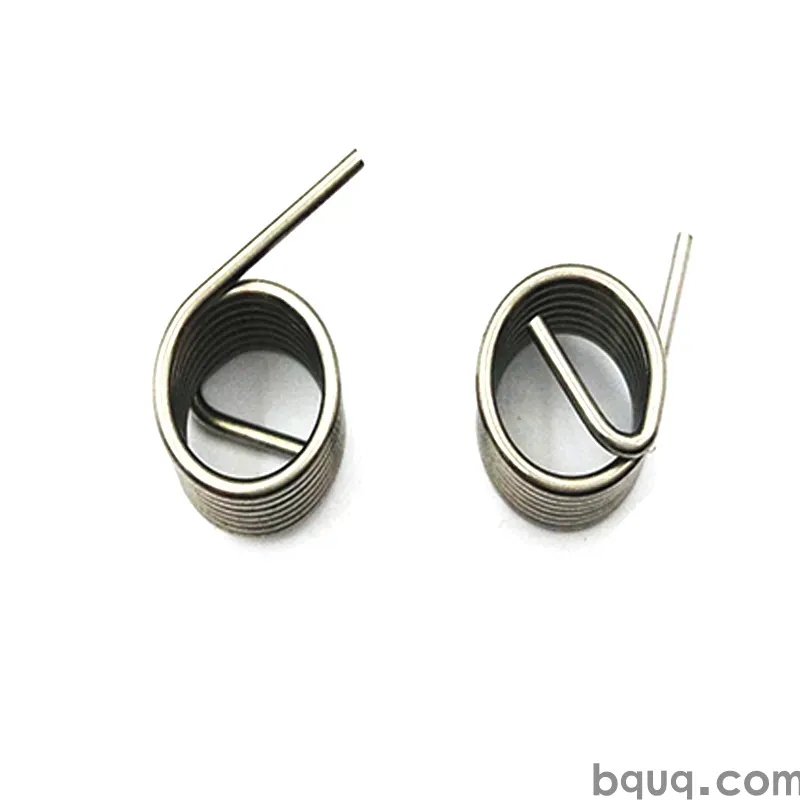

Si la conception d'origine utilisait des clips à ressort ou des vis, remplacez le matériel consommable. Les vis réutilisées avec des filets déformés ne tiendront pas le couple. Les ressorts réutilisés peuvent s'être détendus. Lorsqu'un dissipateur est usiné par CNC avec des trous taraudés, vérifiez l'état des filets avant le remontage — un trou dépouillé dans une base en aluminium est une victime courante de la reprise, et il est réparable avec un helicoil mais pas avec une vis plus longue.
Durcir et vérifier
Les joints adhésifs nécessitent le programme de durcissement complet spécifié. Un joint partiellement durci peut passer un test fonctionnel puis échouer sous cyclage thermique. Après durcissement, vérifiez avec une courte imprégnation thermique : faites fonctionner l'ensemble à puissance nominale et confirmez que le delta boîtier-ambiance correspond à votre référence. Une augmentation de plus de 15 % par rapport à la construction d'origine signifie que quelque chose ne va pas dans l'empilement.
Quand la reprise ne vaut-elle pas la peine ?
La reprise est une décision de coût autant que technique. Abandonnez lorsque :
- La base du dissipateur est déformée ou le champ d'ailettes est écrasé. Le redressage des ailettes restaure rarement la surface d'origine de manière prévisible.
- Le substrat a des pads soulevés, des joints de brasure fissurés ou du cuivre délaminé. Vous réparez le dissipateur, pas la carte.
- Le joint était brasé ou fritté. La reprise sur site n'est pas viable.
- La pièce est un profil extrudé à faible coût où un remplacement coûte moins qu'une heure de technicien.
Pour les ensembles à haute valeur — dissipateurs à cœur cuivre, unités à chambre à vapeur ou bases usinées CNC sur mesure avec des spécifications de planéité serrées — la reprise est presque toujours le meilleur choix économique. Un dissipateur thermique usiné CNC de remplacement avec une spécification de planéité de base de ±0,005 mm prend un temps d'usinage réel ; récupérer un bon prend vingt minutes.
Concevoir pour la reprise dès le départ
Si votre produit doit être entretenu un jour, concevez le joint pour qu'il se démonte. Mesures pratiques :
- Préférez la fixation mécanique à l'adhésif partout où le budget thermique le permet.
- Si un adhésif est requis, spécifiez une qualité reprenable avec une température de ramollissement définie et documentez-la dans le dessin d'assemblage.
- Gardez la base du dissipateur accessible — pas de cordon d'adhésif passant sous un composant en surplomb.
- Spécifiez la planéité et l'état de surface sur le dessin pour qu'une pièce de remplacement s'adapte réellement. Une spécification de planéité de base de 0,05 mm sur la zone de contact est une valeur par défaut raisonnable pour une interface usinée.
- Standardisez une famille de TIM sur toute la ligne de produits afin que les techniciens stockent un seul solvant et un seul matériau de remplacement.
Ces choix ne coûtent rien au stade de la conception et économisent des heures sur le terrain. Ils font aussi la différence entre un programme de réparation qui fonctionne et un qui expédie discrètement des unités marginales. Notre guide sur l'évacuation du TIM couvre le mode de défaillance associé où le matériau d'interface migre hors du joint au fil des cycles thermiques — à lire en parallèle de celui-ci, car un joint repris avec la mauvaise graisse s'évacuera plus rapidement que l'original.
Approvisionnement en dissipateurs thermiques de remplacement pour les programmes de reprise
Lorsque le volume de reprise est suffisamment élevé, acheter des dissipateurs de remplacement en petits lots est souvent moins cher que de récupérer les anciens. C'est là que la flexibilité des MOQ compte. Une usine qui produit des dissipateurs thermiques extrudés sur des profils standard peut souvent fournir un lot de remplacement rapidement, tandis qu'un dissipateur thermique sur mesure avec un motif de trous spécifique et une spécification de planéité nécessite une courte fenêtre de configuration.
Deux choses à spécifier sur toute commande de remplacement, surtout pour un programme de reprise :
1. Planéité de base et état de surface, mesurés sur la zone de contact, pas sur toute la base.
2. Compatibilité du matériau d'interface — si l'original utilisait un pad à changement de phase, ne substituez pas de graisse sans revalider le budget thermique.
L'inspection à réception compte ici aussi. Notre article sur l'inspection qualité des dissipateurs thermiques couvre les contrôles qui détectent un mauvais lot avant qu'il n'atteigne la ligne d'assemblage. Pour les ensembles à base cuivre, les dissipateurs à cœur cuivre expliquent où le coût supplémentaire achète la performance et où il ne le fait pas.
Questions fréquentes
Q : Un dissipateur thermique collé avec un adhésif thermique peut-il être déposé sans endommager la carte ?
R : Oui, si vous chauffez le joint à 60-80 °C et le sollicitez en cisaillement plutôt qu'en pelage. Une plaque chauffante sous la carte donne un chauffage plus uniforme qu'un pistolet thermique. La torsion lente fonctionne ; le levier avec un tournevis généralement pas. Le dissipateur lui-même est presque toujours réutilisable après nettoyage, mais le côté PCB dépend de la force appliquée et du support de la carte.
Q : De combien les performances thermiques se dégradent-elles après un cycle de reprise ?
R : Typiquement 5-15 % de résistance d'interface en plus par rapport à une construction d'origine propre, en supposant une élimination complète des résidus, un TIM neuf et une force de serrage restaurée. Une dégradation supérieure à 15 % indique généralement une surface contaminée, une base déformée ou une perte de pression de serrage plutôt que la reprise elle-même. Mesurez le delta boîtier-ambiance à puissance nominale et comparez à votre référence pour confirmer.
Q : Puis-je réutiliser l'ancien pad thermique ou la graisse ?
R : Non. L'adhésif durci ne recollera pas correctement, et la graisse ou le pad usagé a déjà perdu ses volatils et a été contaminé par la poussière et les particules d'oxyde. Le réutiliser est la cause la plus courante d'échec au test thermique d'un ensemble repris. Le matériau d'interface est un consommable — prévoyez du matériau neuf à chaque cycle de reprise.
Q : Quel solvant dois-je utiliser pour nettoyer les surfaces de dissipateur thermique ?
R : L'alcool isopropylique à 90 % ou plus est le choix standard et est sûr pour l'aluminium, le cuivre et la plupart des finitions de PCB. Les décapants TIM dédiés fonctionnent bien sur les résidus à base de silicone. Évitez l'acétone sur les surfaces peintes ou anodisées et sur de nombreux plastiques. Utilisez un chiffon non pelucheux neuf pour chaque passe, et ne touchez pas la surface nettoyée à mains nues.
Q : Comment savoir si un dissipateur thermique est trop endommagé pour être repris ?
R : Rejetez-le si la base est déformée au-delà de 0,05 mm d'écart de planéité sur la zone de contact, si les ailettes sont écrasées sur une portion significative du champ, si les trous de montage sont dépouillés au-delà d'une réparation de filetage, ou si la base présente des fissures. Pour les profils extrudés à faible coût, comparez le coût de remplacement au temps de technicien — le remplacement gagne généralement.
