Conception de ressorts pour charges dynamiques et résonance
Réponse courte : Concevez pour les charges dynamiques en maintenant la fréquence propre du ressort à au moins 15 à 20 fois la fréquence d'excitation, en plafonnant la contrainte de cisaillement corrigée pour ne pas dépasser la limite de fatigue, et en contrôlant l'onde de surtension par un plus grand nombre de spires actives, un fil plus épais ou un amortissement ajouté. En pratique, un ressort de compression en acier de 25 mm de diamètre moyen, 3 mm de fil et 8 spires actives entre en résonance vers 90–130 Hz ; si votre machine l'excite à 50 Hz, vous devez modifier la géométrie, pas seulement le matériau. BQUQ usine et bobine ces ressorts dans une usine ISO9001 à Dongguan, devis en 12 heures ouvrées.
La conception statique d'un ressort est un problème à deux variables : force et déflexion. La conception dynamique ajoute deux variables supplémentaires — le temps et la fréquence — et c'est là que commencent la plupart des défaillances sur le terrain. Un ressort qui passe tous les contrôles statiques peut encore casser en quelques centaines de milliers de cycles parce qu'il est sollicité près de sa propre fréquence propre, parce que la contrainte à l'intérieur de la spire dépasse la limite de fatigue, ou parce qu'une onde de surtension empile les spires jusqu'au contact solide à grande vitesse.
Cet article couvre le flux de travail d'ingénierie : calcul de la fréquence propre, évitement de la résonance, contrôle des ondes de surtension, amortissement, limites de contrainte de fatigue et tolérances de fabrication qui rendent les performances dynamiques reproductibles. Tous les chiffres sont typiques et indicatifs ; les valeurs finales dépendent de votre géométrie spécifique, de votre matériau et de votre cycle de service.
Pourquoi les charges dynamiques cassent-elles des ressorts qui passent les contrôles statiques ?
Un contrôle statique pose une question : le ressort se déforme-t-il à la longueur requise sans dépasser la contrainte admissible ? Un contrôle dynamique pose une question plus difficile : le ressort survit-il à des millions de cycles à cette contrainte, à cette fréquence, dans cet environnement ?
Trois mécanismes causent la plupart des défaillances dynamiques :
- Fissuration par fatigue. La contrainte de cisaillement cyclique initie une fissure à l'intérieur du diamètre de la spire, généralement au point de courbure maximale. Les fissures se propagent jusqu'à la séparation du fil. La surface de rupture montre généralement une zone d'initiation lisse et une zone de fracture finale plus rugueuse.
- Résonance et surtension. À certaines fréquences, une onde de compression se propage de haut en bas du ressort, faisant bouger certaines spires tandis que d'autres restent presque stationnaires. Les contraintes locales peuvent être plusieurs fois la valeur nominale.
- Impact et contact des spires. Si le ressort se comprime jusqu'à la hauteur solide lors d'un événement dynamique, les spires entrent en collision. Les charges de choc résultantes sont bien supérieures à la contrainte de conception.
Un ressort qui passe un contrôle statique mais casse à 200 000 cycles est généralement un problème de fatigue ou de résonance, pas un problème de matériau. Passer d'un fil à musique à un acier chrome-silicium n'aide que si le niveau de contrainte descend sous la limite de fatigue du nouveau matériau.
Comment calculer la fréquence propre d'un ressort ?
Pour un ressort de compression hélicoïdal avec les deux extrémités fixes en rotation, la fréquence propre fondamentale en Hz est approximée par :
f = (1/2) × √(k / m)
où k est la raideur du ressort en N/m et m est la masse active du ressort en kg. Une forme plus pratique utilisée dans les références de conception de ressorts est :
f ≈ (d / (π × D² × N_a)) × √(G / (32 × ρ))
où d est le diamètre du fil, D est le diamètre moyen de la spire, N_a est le nombre de spires actives, G est le module de cisaillement et ρ est la masse volumique du matériau. Pour l'acier, G ≈ 79 300 MPa et ρ ≈ 7 850 kg/m³.
L'idée clé est que la fréquence propre évolue avec le diamètre du fil et inversement avec le carré du diamètre moyen et le nombre de spires actives. Pour augmenter la fréquence propre, utilisez un fil plus épais, un diamètre moyen plus petit ou moins de spires actives. Pour la diminuer, faites l'inverse.
Exemple concret : fil de 3 mm, diamètre moyen de 25 mm, 8 spires actives
| Paramètre | Valeur |
|---|---|
| Diamètre du fil d | 3,0 mm |
| Diamètre moyen de la spire D | 25 mm |
| Spires actives N_a | 8 |
| Module de cisaillement G | 79 300 MPa |
| Masse volumique ρ | 7 850 kg/m³ |
| Fréquence fondamentale estimée | ~100–130 Hz |
Ce ressort entrera en résonance si la machine l'excite dans cette bande. Si votre application fonctionne à 50 Hz, vous avez une marge de 2 à 2,6 fois — trop faible pour la sécurité. Visez une fréquence propre d'au moins 15 à 20 fois la fréquence d'excitation, ou au moins 0,5 fois si vous ne pouvez pas monter au-dessus et devez concevoir en dessous de la bande.
Objectifs de conception pour la marge de fréquence
| Fréquence d'excitation | Fréquence propre minimale | Action typique |
|---|---|---|
| 10 Hz | 150–200 Hz | Augmenter le diamètre du fil ou réduire les spires actives |
| 25 Hz | 375–500 Hz | Reconcevoir la géométrie ; un changement de matériau seul est insuffisant |
| 50 Hz | 750–1000 Hz | Nécessite souvent un ressort plus raide et plus court ou un amortissement |
| 100 Hz | 1500–2000 Hz | Envisager un autre type de ressort ou un amortisseur |
Si la fréquence propre requise est irréaliste, la bonne réponse est généralement de modifier le système — ajouter un amortisseur, changer le profil de came ou déplacer le ressort vers un emplacement à excitation plus faible. Forcer un ressort dans une conception sujette à la résonance est un problème de fiabilité que vous paierez en réclamations de garantie.
Qu'est-ce que la surtension d'un ressort et comment la contrôler ?
La surtension est une onde de compression qui se propage le long de l'axe du ressort. Lorsque la fréquence d'excitation correspond à la fréquence propre, l'onde se réfléchit entre les extrémités et crée un comportement d'onde stationnaire. Certaines spires bougent beaucoup ; d'autres à peine. La contrainte locale sur les spires mobiles peut être plusieurs fois la contrainte nominale calculée à partir de la force et de la déflexion.
La surtension est plus dommageable dans les ressorts à nombreuses spires actives et à faible fréquence propre — les ressorts longs et souples. Elle se manifeste par un bruit de bourdonnement ou de sonnerie, une sortie de force erratique et une défaillance précoce par fatigue au niveau de la spire qui bouge le plus.
Méthodes de contrôle, par ordre de praticité :
1. Augmenter la fréquence propre. Fil plus épais, diamètre moyen plus petit, moins de spires actives. C'est le changement unique le plus efficace.
2. Ajouter de l'amortissement. Frottement entre les spires, un manchon d'amortissement ou un ressort avec une extrémité à spires jointives qui frotte. L'amortissement réduit l'amplitude à la résonance mais n'élimine pas la correspondance de fréquence.
3. Utiliser un ressort imbriqué ou à double taux. Deux ressorts avec des fréquences propres différentes réduisent le risque que les deux entrent en résonance à la même excitation.
4. Modifier l'excitation. Si la vitesse de la machine est réglable, s'éloigner de la bande de résonance est souvent moins coûteux que de reconcevoir le ressort.
Pour un examen plus approfondi de la façon dont la contrainte cyclique s'accumule dans les applications rotatives, voir fatigue rotationnelle des ressorts.
Comment concevoir pour la durée de vie en fatigue ?
La conception en fatigue consiste à maintenir la contrainte de cisaillement alternée en dessous de la limite de fatigue du matériau pour le nombre de cycles requis. La contrainte déterminante est la contrainte de cisaillement corrigée à l'intérieur de la spire :
τ = K_w × (8 × F × D) / (π × d³)
où K_w est le facteur de correction de Wahl, F est la force appliquée, D est le diamètre moyen de la spire et d est le diamètre du fil. Pour la conception dynamique, vous avez besoin à la fois de la contrainte moyenne et de la contrainte alternée :
- τ_mean = (τ_max + τ_min) / 2
- τ_alt = (τ_max − τ_min) / 2
Comparez ensuite à un diagramme de fatigue (Goodman ou Soderberg) pour le matériau. Les limites de fatigue typiques pour les aciers à ressorts, exprimées en fraction de la résistance ultime à la traction, sont :
| Matériau | Limite de fatigue typique (cisaillement, en % de la résistance ultime) | Notes |
|---|---|---|
| Fil à musique | 40–45% | Bonne fatigue, résistance à la corrosion limitée |
| Chrome-silicium | 45–50% | Excellente fatigue, nécessite une protection |
| Chrome-vanadium | 45–50% | Bon à température élevée |
| Inox 302 | 30–35% | Résistant à la corrosion, fatigue plus faible |
| 17-7 PH | 40–45% | Bonne corrosion et fatigue |
Ce sont des valeurs indicatives. L'état de surface, le grenaillage de précontrainte et les contraintes résiduelles les modifient considérablement. Le grenaillage de précontrainte peut augmenter la durée de vie en fatigue de 20 à 50 % dans les ressorts de compression typiques en mettant la surface en compression. Le traitement de détente après bobinage élimine les contraintes résiduelles de traction qui accéléreraient sinon l'initiation des fissures. Voir détente des ressorts pour les détails du processus.
Précontrainte et grenaillage
La précontrainte (scragging) comprime le ressort à hauteur solide une fois, créant des contraintes résiduelles bénéfiques à l'intérieur de la spire. Le grenaillage bombarde la surface avec de petits médias, créant une couche compressive. Les deux sont standard pour les ressorts dynamiques et tous deux ajoutent du coût. Pour un ressort qui doit survivre à 10⁶ cycles, ils valent généralement la peine.
Quel rôle jouent les tolérances et les matériaux ?
La performance dynamique est sensible à la géométrie. Une variation de 5 % du diamètre du fil modifie la contrainte d'environ 15 % (la contrainte évolue avec d³). Une variation de 5 % du diamètre moyen modifie la contrainte d'environ 5 %. C'est pourquoi les ressorts dynamiques nécessitent des tolérances plus serrées que les ressorts statiques.
| Paramètre | Tolérance statique typique | Tolérance dynamique typique |
|---|---|---|
| Diamètre du fil | ±0,02 mm | ±0,01 mm |
| Diamètre extérieur | ±0,15 mm | ±0,08 mm |
| Longueur libre | ±1,0 mm | ±0,5 mm |
| Charge à la longueur d'essai | ±10% | ±5% |
| Équerrage | 2° | 1° |
Le choix du matériau suit les exigences de fatigue et d'environnement. Le fil à musique offre la meilleure performance de fatigue par unité de coût pour les petits ressorts. Le chrome-silicium est le cheval de trait pour les ressorts automobiles et industriels à cycle élevé. Les nuances inoxydables échangent la durée de vie en fatigue contre la résistance à la corrosion. Pour les environnements à haute température ou corrosifs, envisagez ressorts en cuivre-béryllium ou 17-7 PH.

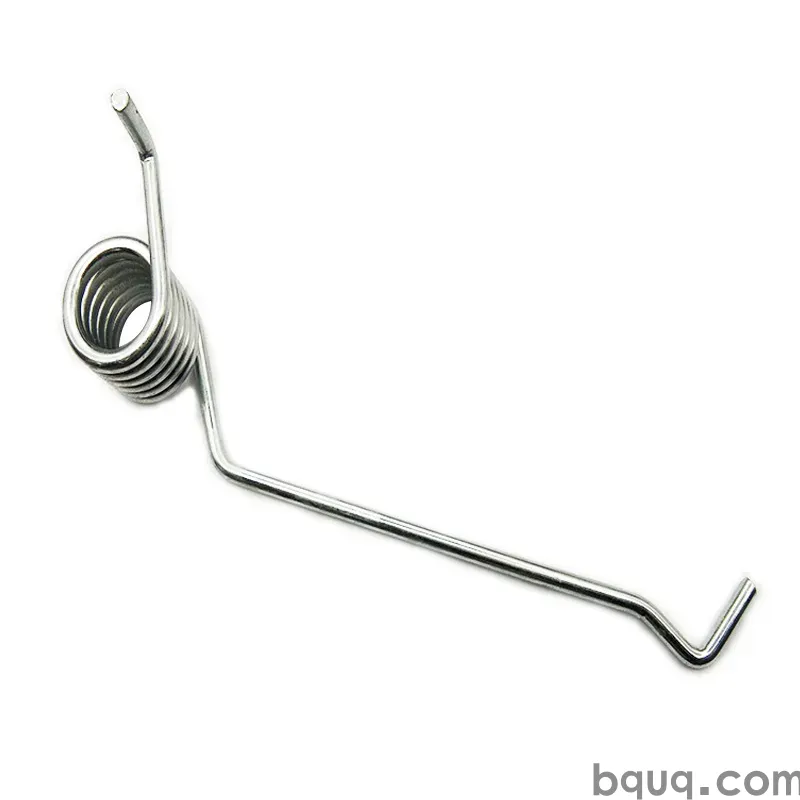

Comment BQUQ fabrique-t-il des ressorts pour service dynamique ?
BQUQ exploite l'usinage CNC, l'emboutissage des métaux, les ressorts sur mesure et la production de dissipateurs thermiques sur quatre lignes de production dans une seule usine à Dongguan, sous ISO9001. La fabrication de ressorts couvre les types compression, extension et torsion, avec des opérations de bobinage CNC, détente, grenaillage et précontrainte disponibles.
Pour les applications dynamiques, la séquence de processus compte autant que la conception :
1. Inspection à réception du fil — diamètre, résistance à la traction, état de surface.
2. Bobinage CNC — pas et diamètre contrôlés à tolérance serrée.
3. Détente — élimine les contraintes résiduelles du bobinage.
4. Meulage des extrémités — équerrage et planéité pour les ressorts de compression.
5. Grenaillage — couche superficielle compressive.
6. Précontrainte — stabilisation des contraintes résiduelles.
7. Essai de charge — inspection à 100 % ou par échantillonnage à la longueur d'essai.
Parce que les quatre lignes se trouvent dans une seule usine, un ressort qui nécessite un reteneur embouti ou un siège usiné peut être produit et validé ensemble. Cela raccourcit la boucle entre modification de conception et test fonctionnel. Les devis sont émis en 12 heures ouvrées, et le MOQ est flexible pour les prototypes et les séries pilotes.
Pour les assemblages où le ressort interagit avec un composant usiné ou embouti, voir analyse de défaillance des ressorts pour la façon dont les problèmes d'interface se présentent sur le terrain.
Questions fréquentes
Q : Quelle fréquence propre viser pour un ressort dans une application dynamique ?
R : Visez une fréquence propre d'au moins 15 à 20 fois la fréquence d'excitation si vous pouvez l'atteindre. Si c'est irréaliste, concevez bien en dessous de la bande — sous 0,5 fois — et ajoutez de l'amortissement. Un ressort avec une fréquence propre à moins de 20 % de la fréquence d'excitation entrera en surtension et se fatiguera rapidement. Les changements de géométrie sont généralement plus efficaces que les changements de matériau.
Q : Le grenaillage peut-il vraiment prolonger la durée de vie en fatigue d'un ressort ?
R : Oui, typiquement de 20 à 50 % dans les ressorts de compression, car il crée une couche résiduelle compressive à la surface où les fissures de fatigue s'initient. Le bénéfice dépend de l'intensité, de la couverture et du matériau. Le grenaillage ne résout pas un problème de résonance ou une conception surcontrainte ; il améliore la marge de fatigue une fois que le niveau de contrainte est déjà acceptable.
Q : Comment savoir si mon ressort est en surtension ?
R : Les symptômes incluent un bruit de bourdonnement ou de sonnerie à une vitesse de machine spécifique, une sortie de force erratique, une accumulation de chaleur et des fissures de fatigue apparaissant sur une spire éloignée des extrémités. Si l'emplacement de la défaillance n'est pas au point de contrainte nominale maximale, la surtension est une cause probable. Une mesure de force instrumentée à vitesse révélera directement l'oscillation.
Q : Un ressort plus raide a-t-il toujours une fréquence propre plus élevée ?
R : Pas nécessairement. La fréquence propre évolue avec la racine carrée de la raideur divisée par la masse. Un ressort plus raide fait de fil plus épais a aussi plus de masse, donc les deux effets s'annulent partiellement. En pratique, augmenter le diamètre du fil et réduire les spires actives augmente la fréquence, mais vous devez calculer plutôt que supposer. La raideur seule n'est pas un indicateur fiable.
Q : Quelles tolérances importent le plus pour les ressorts dynamiques ?
R : Le diamètre du fil et la charge à la longueur d'essai. La contrainte évolue avec le cube du diamètre du fil, donc une variation de 5 % du diamètre modifie la contrainte d'environ 15 %. La tolérance de charge contrôle la force installée et donc la contrainte moyenne. Pour un service dynamique, spécifiez ±0,01 mm sur le fil et ±5 % sur la charge, plus serré que les tolérances statiques typiques.
