Réponse courte : un ressort cassé est un document. La face de fracture vous indique le mode de défaillance : un lèvre de cisaillement plate à 45° indique une surcharge ou un événement unique ; une zone lisse et polie avec des marques de plage concentriques indique une fatigue ; une surface sombre et piquée avec de multiples origines indique une fatigue-corrosion ; une fissure fragile intergranulaire sans déformation indique une fragilisation par l'hydrogène ou un défaut de traitement thermique. Lisez l'origine, la direction de propagation de la fissure, l'état de surface et la réduction du diamètre du fil à la rupture — puis comparez avec l'historique de charge. La plupart des défaillances sur le terrain que nous observons chez BQUQ se répartissent en quatre familles : fatigue, corrosion, surcharge et fragilisation.

Pourquoi devriez-vous prendre la peine de lire un ressort cassé ?

Parce que la même géométrie de ressort échoue pour des raisons complètement différentes, et la solution est différente à chaque fois. Si vous remplacez un ressort cassé par fatigue par la même pièce dans un fil plus résistant, vous déplacez souvent la défaillance vers une autre spire. Si vous remplacez un ressort cassé par corrosion par un plus épais, vous donnez simplement plus de surface aux piqûres pour se nucléer.

Un ressort cassé est une preuve physique d'un état de contrainte que votre conception ou votre application a produit. C'est les données d'essai les moins chères que vous obtiendrez jamais — vous les avez déjà payées avec une défaillance sur le terrain. Le lire correctement transforme une réclamation de garantie en un changement de conception.

Chez BQUQ, nous produisons des ressorts de compression, de torsion et de traction sur des lignes dédiées de bobinage et de formage CNC dans une usine à Dongguan, avec un support CNC de ±0,005 mm pour la quincaillerie d'accouplement. Lorsqu'un client nous envoie un ressort fracturé, la première chose que nous faisons n'est pas de le mesurer — nous photographions la face de fracture sous grossissement et demandons l'historique de charge.

Quels sont les quatre principaux modes de défaillance des ressorts ?

Presque toutes les fractures de ressorts appartiennent à l'une des quatre familles. Chacune a une signature.

Fatigue : la signature des marques de plage

Une fracture par fatigue présente deux zones. La première est la zone d'initiation et de propagation — lisse, souvent polie par le frottement des deux faces l'une contre l'autre, montrant parfois des anneaux concentriques « marques de plage » ou « coquilles » qui cartographient chaque cycle de charge. La seconde est la zone de rupture finale — rugueuse, terne, parfois à 45° par rapport à l'axe du fil, car la section restante s'est déchirée en un seul événement de surcharge.

Le rapport entre la zone lisse et la zone rugueuse vous indique le niveau de contrainte. Une grande zone lisse avec une petite déchirure finale signifie une contrainte nominale faible et de nombreux cycles — une défaillance classique par fatigue à grand nombre de cycles. Une petite zone lisse avec une grande déchirure signifie que le ressort était déjà proche de sa limite et a échoué en relativement peu de cycles.

L'emplacement de l'origine compte aussi. Si elle commence à l'intérieur de la spire (côté compression), vous êtes probablement en présence de contraintes résiduelles de bobinage ou d'une concentration de contraintes à une marque d'outil. Si elle commence sur le diamètre extérieur, vérifiez le contact avec un alésage, une bavure sur une pièce d'accouplement ou du fretting.

Fatigue-corrosion : quand les piqûres deviennent des fissures

La corrosion et la fatigue ne sont pas additives — elles sont multiplicatives. Une piqûre est un concentrateur de contraintes avec une pointe acérée, et elle élimine la couche superficielle compressive protectrice. Un ressort qui survivrait à 10 millions de cycles à sec peut échouer en 200 000 cycles dans un environnement chloruré.

Recherchez :

• De multiples origines de fissures le long du même fil, pas une seule
• Des taches sombres ou de couleur rouille à l'intérieur de la fracture
• Des piqûres sur la surface du fil loin de la cassure
• Une défaillance à un endroit où la condensation s'accumulerait

C'est la défaillance la plus courante que nous observons sur les ressorts utilisés à l'extérieur, en air marin ou dans des équipements de lavage. L'acier inoxydable aide mais ne résout pas le problème — les inox 302 et 304 sont sensibles à la piqûration par les chlorures. Pour les environnements riches en chlorures, le 17-7PH ou un acier au carbone revêtu avec un revêtement barrière approprié est souvent la meilleure réponse.

Surcharge : la lèvre de cisaillement à 45°

Une fracture par surcharge est un événement unique. Le fil se déforme plastiquement, se stricte et se sépare sur un plan à environ 45° par rapport à l'axe de traction — le plan de contrainte de cisaillement maximale. Vous verrez :

• Une réduction visible du diamètre près de la cassure
• Un aspect terne, fibreux, ou parfois en cupule et cône
• Aucune marque de plage, aucune zone polie
• Souvent un corps de ressort plié ou déformé de façon permanente

Causes courantes : le ressort a été comprimé à hauteur solide, un assemblage l'a forcé au-delà de sa course nominale, une charge de choc est survenue, ou le ressort était simplement sous-dimensionné pour la charge. Vérifiez la longueur libre et la hauteur solide par rapport à l'application. Si le ressort est arrivé à hauteur solide en service, les spires se touchaient et la contrainte effective a augmenté brusquement.

Fragilisation et rupture fragile

La rupture fragile ne montre aucune déformation plastique. Les faces s'emboîtent parfaitement. Au microscope, le trajet de la fissure suit les joints de grains (intergranulaire) plutôt que de traverser les grains. C'est la signature de la fragilisation par l'hydrogène, qui apparaît typiquement sur les ressorts en acier à haute résistance qui ont été électroplaqués (zinc, cadmium, chrome) sans un étuvage approprié après placage.

Elle peut aussi provenir d'un problème de traitement thermique : sur-revenu, revenu insuffisant après trempe, ou une couche superficielle décarburée. La décarburation élimine le carbone de la surface, abaissant la résistance à la fatigue exactement là où la contrainte est la plus élevée.

Règle empirique : si un ressort plaqué casse dans les 24 à 72 heures suivant le placage ou dans les premiers cycles après assemblage, suspectez l'hydrogène. S'il casse après des semaines de service sans déformation, suspectez un problème de matériau ou de traitement thermique.

Comment lire la face de fracture étape par étape ?

Suivez cette séquence. Cela prend environ dix minutes et vous économisera un cycle de reconception.

Étape 1 : Photographiez avant de toucher

Photographiez la face de fracture à 10× à 30× avant de la manipuler. La manipulation étale la surface et détruit les détails fins dont vous avez besoin. Notez la position de la cassure par rapport aux extrémités : première spire active, milieu ou spire d'extrémité.

Étape 2 : Identifiez l'origine

L'origine est l'endroit où la zone lisse converge. Tracez les marques de plage à rebours — elles pointent vers l'origine. Marquez-la. Ensuite, regardez ce qui se trouve directement sous l'origine : une marque d'outil, une piqûre, une inclusion, un point de contact, un rayon vif.

Étape 3 : Mesurez le fil à la cassure

Mesurez le diamètre du fil à 2 mm de la fracture des deux côtés, et à la fracture elle-même. Toute réduction signifie une déformation plastique — c'est une signature de surcharge. Aucune réduction signifie fragile ou fatigue.

Étape 4 : Vérifiez la surface loin de la cassure

Regardez le reste du ressort. La piqûration, l'usure par fretting, les dommages de revêtement ou un point plat frotté vous indiquent ce que le ressort touchait. Le fretting aux points de contact des spires est un initiateur de fatigue courant dans les ressorts de compression.

Étape 5 : Comparez avec l'historique de charge

Maintenant, comparez ce que vous voyez avec ce que le ressort était censé faire.

Que vous indique la position du ressort ?

L'emplacement de la cassure est presque aussi informatif que son apparence.

Cassure à la première spire active depuis l'extrémité. C'est la spire la plus contrainte dans la plupart des ressorts de compression car elle porte la charge complète avec le moins de support. C'est l'emplacement classique de fatigue. Si votre ressort casse systématiquement ici, vous avez un problème de contrainte, pas un problème de matériau.

Cassure à la spire d'extrémité ou à l'extrémité fermée. Généralement un problème de fabrication ou d'assemblage — une transition vive de l'extrémité fermée à la spire active, une bavure, ou une contrainte de flexion introduite lors de l'installation.

Cassure au milieu du corps. Souvent une origine de défaut : une inclusion, un pli dans le fil, une rayure de manipulation ou une piqûre de corrosion. Vérifiez le lot de fil.

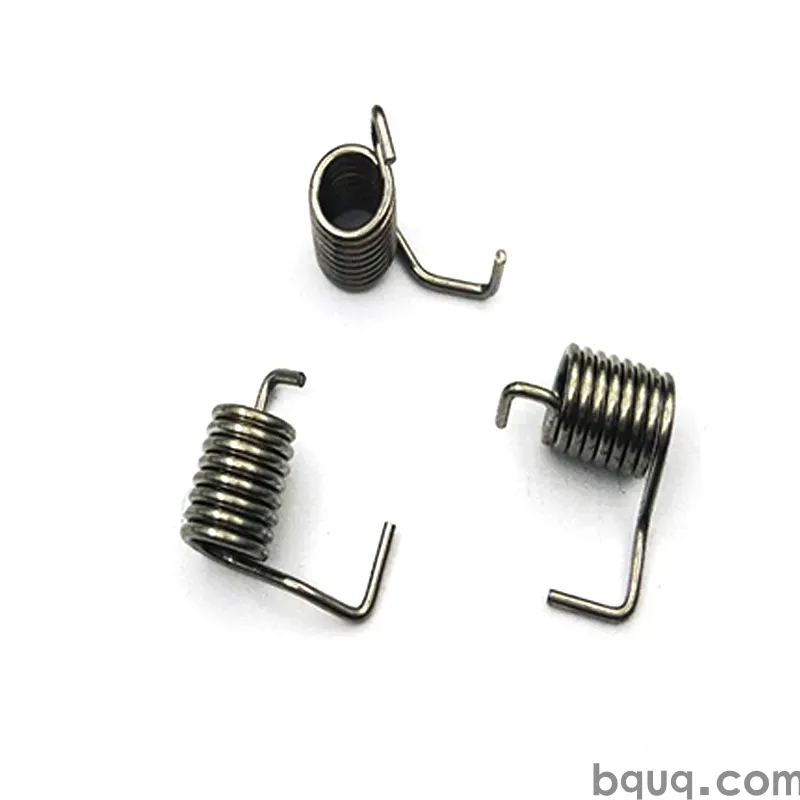

Cassure sur une branche de ressort de torsion. Les ressorts de torsion échouent presque toujours à la courbure de la branche ou à la première spire adjacente à la branche, car c'est là que la contrainte de flexion se concentre. La conception de la branche est primordiale ici — un rayon intérieur vif sur la branche est un initiateur de fissure.

Cassure sur un crochet de ressort de traction. La transition crochet-spire est le point faible. Si le crochet a été formé avec un rayon vif ou si le fil a été entaillé lors du formage, la défaillance commence là.

Comment empêcher la défaillance de se reproduire ?

Une fois le diagnostic posé, la solution tombe généralement dans l'un des cinq cas suivants.

Réduire l'amplitude de contrainte

Le levier le plus efficace. La durée de vie en fatigue évolue approximativement avec l'inverse de l'amplitude de contrainte à une puissance de 3 à 5 pour les ressorts en acier. Une réduction de 10 % de l'amplitude de contrainte peut multiplier la durée de vie plusieurs fois. Cela signifie un fil plus gros, plus de spires, une longueur libre plus longue ou une charge installée plus faible.

Ajouter un grenaillage

Le grenaillage met la surface en contrainte résiduelle compressive, ce qui ferme l'initiation des fissures. C'est l'un des traitements les plus rentables disponibles pour les ressorts critiques en fatigue. Pour les applications à grand nombre de cycles, il est presque obligatoire.

Corriger le chemin de corrosion

Choisissez le matériau pour l'environnement, pas pour le plan. Dans les environnements chlorurés, envisagez le 17-7PH ou un acier au carbone correctement revêtu. Ajoutez un drainage pour que l'eau ne stagne pas dans la poche du ressort. Évitez de mélanger des métaux dissemblables qui créent un couple galvanique.

Contrôler le processus de placage

Si le ressort est en acier à haute résistance et électroplaqué, spécifiez un étuvage après placage. Mieux encore, passez au placage mécanique ou à un revêtement non électrolytique pour les pièces à haute dureté. C'est un problème de contrôle de processus, pas de conception, et c'est l'une des causes les plus courantes de défaillances précoces « mystérieuses ».

Améliorer le détail de fabrication

Arrondissez les courbures des branches. Éliminez les marques d'outils. Contrôlez la contrainte de bobinage. Spécifiez l'état de surface du fil. Gardez le ressort propre — la contamination et les dommages de manipulation sont de véritables initiateurs. Et si le ressort fonctionne à chaud, envisagez un pré-réglage à chaud ou un cycle de détente pour stabiliser la géométrie.

Questions fréquentes

Q : Puis-je distinguer la fatigue de la surcharge sans microscope ?

R : Oui, dans la plupart des cas. La fatigue laisse une zone de propagation lisse et polie avec des marques de plage et une déchirure finale rugueuse, et le diamètre du fil à la cassure est essentiellement inchangé. La surcharge laisse une réduction visible du diamètre, une lèvre de cisaillement à 45° et une face fibreuse terne sans zone polie. Une loupe 10× ou un objectif macro de téléphone suffit généralement à séparer les deux.

Q : Pourquoi mon ressort plaqué a-t-il cassé dans la journée suivant l'assemblage ?

R : Ce timing est la signature classique de la fragilisation par l'hydrogène. L'acier à haute résistance absorbe l'hydrogène lors du décapage acide et de l'électroplacage ; s'il n'est pas étuvé rapidement, l'hydrogène s'accumule aux joints de grains et fissure sous charge. La solution est un étuvage après placage dans la fenêtre spécifiée, ou passer au placage mécanique ou à un revêtement non électrolytique.

Q : Le passage à l'inoxydable arrête-t-il les défaillances par corrosion ?

R : Pas automatiquement. Les inox 302 et 304 résistent à la rouille générale mais restent vulnérables à la piqûration par les chlorures, ce qui est exactement ce qui entraîne la fatigue-corrosion dans les environnements marins et de lavage. Pour un service riche en chlorures, envisagez le 17-7PH ou un acier au carbone avec un revêtement barrière robuste, et concevez un drainage pour que l'eau ne puisse pas stagner autour du ressort.

Q : Dans quelle mesure le grenaillage améliore-t-il réellement la durée de vie des ressorts ?

R : Cela dépend de l'application, mais pour les ressorts en acier à grand nombre de cycles, l'amélioration est souvent substantielle — fréquemment un multiple de la durée de vie non traitée plutôt qu'un gain marginal. Le mécanisme est la contrainte résiduelle compressive en surface, qui supprime l'initiation des fissures. Il est plus efficace lorsque l'origine de la défaillance est une caractéristique de surface plutôt qu'une inclusion interne.

Q : Quelles informations dois-je envoyer pour une analyse de défaillance ?

R : Envoyez le ressort cassé avec les deux moitiés de fracture si possible, le plan et la spécification du matériau, la charge et la course d'application, le nombre de cycles jusqu'à la défaillance, l'environnement et des photos de la position installée. Ce dossier nous permet généralement d'identifier le mode et de recommander un changement correctif. BQUQ chiffre les ressorts de remplacement ou révisés dans les 12 heures ouvrables.
