Traçabilité des ressorts : des lots de fil aux pièces finies

Traçabilité des ressorts : des lots de fil aux pièces finies

Réponse courte : la traçabilité des ressorts signifie que chaque ressort fini peut être relié au numéro de coulée du fil, au lot de formage, à la machine, à l'équipe d'opérateurs et à l'enregistrement d'essai qui l'ont produit. En pratique, BQUQ attribue un code de lot lorsque le fil entre dans l'usine de Dongguan, le suit tout au long du bobinage, du traitement thermique et de la finition, et l'imprime sur l'étiquette du sachet et la fiche de contrôle. Cela vous donne une chaîne documentée de la pièce finie à la matière première en une seule étape — généralement dans les 12 heures ouvrables suivant une demande. Pour les pièces critiques, nous conservons des échantillons retenus et des données d'essai par lot, de sorte qu'une défaillance sur le terrain peut être attribuée à un lot de fil spécifique plutôt qu'à toute l'année de production.

Si vous avez déjà reçu une boîte de ressorts avec seulement un numéro de pièce sur l'étiquette, vous connaissez déjà le problème. Un client signale un ressort cassé six mois après l'assemblage. Votre équipe qualité pose une question simple : quel fil a fabriqué ce ressort, et ce fil provenait-il du même lot que ceux encore en entrepôt ? Sans traçabilité, la réponse est un haussement d'épaules — et la réponse la plus sûre est de mettre au rebut ou de retester une expédition entière.

La traçabilité n'est pas de la bureaucratie pour elle-même. C'est la différence entre circonscrire un problème à 5 000 ressorts et le circonscrire à 500 000. Cet article explique comment la traçabilité des ressorts fonctionne réellement sur le terrain, quelles données vous devez attendre sur un dossier de lot, et comment spécifier les exigences de traçabilité dans votre appel d'offres sans gonfler les coûts.

Que signifie réellement « traçabilité » pour un ressort ?

Pour un ressort, la traçabilité est un lien documenté et ininterrompu entre une pièce physique et l'historique des matériaux et des procédés qui la sous-tendent. Elle fonctionne dans deux directions :

• Traçabilité amont : à partir d'un lot de fil, vous pouvez retrouver tous les lots de ressorts finis fabriqués à partir de celui-ci. Utile lorsque le fournisseur de fil émet un rappel ou signale une coulée défectueuse.
• Traçabilité aval : à partir d'un ressort fini, vous pouvez retrouver le numéro de coulée du fil, la machine de bobinage, le lot de traitement thermique, le lot de placage et les résultats d'inspection. Utile lorsqu'une pièce défaillit sur le terrain.

Un ressort est un objet d'une simplicité trompeuse — une bobine de fil — mais il passe par plus d'étapes de fabrication que la plupart des pièces usinées : tréfilage ou achat de fil, bobinage, détente, meulage des extrémités, grenaillage, placage ou revêtement, et inspection finale. Chaque étape peut modifier la durée de vie en fatigue. La traçabilité est ce qui vous permet d'isoler l'étape responsable d'une déviation.

Les trois niveaux de traçabilité des ressorts

La plupart des acheteurs n'ont pas besoin de la même profondeur pour chaque pièce. Il est utile de penser en trois niveaux :

Soyez honnête sur le niveau dont votre application a besoin. Spécifier le niveau 3 sur un ressort standard qui coûte quelques centimes ajoute de la paperasse que personne ne lira jamais — et ralentit chaque expédition.

Comment un lot de fil devient-il un lot de ressorts ?

La chaîne commence avant même que le fil n'atteigne la bobineuse. Voici comment cela fonctionne à l'usine BQUQ de Dongguan, qui exploite quatre lignes de production, dont une ligne dédiée au bobinage de ressorts.

Étape 1 — Réception du fil et saisie du numéro de coulée

Le fil à ressorts arrive sur des bobines ou des couronnes avec un certificat fournisseur. Le certificat porte un numéro de coulée — l'identifiant de la coulée d'acier à partir de laquelle le fil a été tréfilé — ainsi que la composition chimique, la tolérance de diamètre, la résistance à la traction et parfois une spécification de revêtement.

À la réception du fil, nous enregistrons :

• Nom du fournisseur et numéro de certificat
• Numéro de coulée
• Diamètre du fil (mesuré, pas seulement déclaré)
• Quantité reçue et quantité restante
• Date de réception et inspecteur

Ce numéro de coulée est l'ancre. Tout ce qui suit y fait référence.

Étape 2 — Attribution d'un code de lot interne

Le numéro de coulée du fournisseur ne suffit pas à lui seul, car une coulée peut être répartie sur de nombreuses bobines et consommée sur plusieurs mois. Chaque campagne de production reçoit donc un code de lot interne qui combine le numéro de coulée avec une date et une séquence.

Un format typique ressemble à ceci :

Ce code est celui qui apparaît sur l'étiquette du sachet, la fiche de contrôle et le bordereau de colisage. Lorsque vous appelez avec un problème, vous lisez le code et nous pouvons extraire le dossier.

Étape 3 — Enregistrement des procédés en cours de fabrication

À la bobineuse, le code de lot suit l'ordre de fabrication. L'opérateur enregistre le numéro de machine, le réglage d'avance du fil, la vitesse de bobinage et l'équipe. Après le bobinage, les pièces passent à la détente, où le lot de four est consigné sous le même code de lot.

Pour les pièces avec placage ou revêtement, le lot de placage est consigné séparément et recoupé. Cela compte car le placage peut introduire une fragilisation par l'hydrogène dans les ressorts en acier à haute résistance — si une défaillance apparaît, vous voulez savoir si un lot de placage ou tous sont impliqués.

Étape 4 — Inspection et échantillons retenus

Les enregistrements d'inspection finale sont versés au dossier de lot : longueur libre, diamètre extérieur, diamètre du fil, charge à une flèche spécifiée, et toute dimension spécifique au client. Pour les niveaux 2 et supérieurs, nous conservons un échantillon de pièces finies par lot afin qu'une défaillance future puisse être comparée à l'état d'origine.

Que doit contenir une fiche de contrôle de ressort ?

La fiche de contrôle est le document que votre ingénieur qualité lira réellement. Un dossier de lot de ressort utile contient généralement les éléments suivants. Le contenu exact dépend de la pièce et du niveau que vous spécifiez.

Si votre plan indique une tolérance de charge de ±10 % et une tolérance de longueur libre de ±0,5 mm, ce sont ces chiffres que la fiche doit présenter — avec les valeurs réellement mesurées, pas seulement « conforme ».

Pourquoi la traçabilité est-elle payante lorsqu'un ressort défaillit ?

Considérons un scénario réaliste. Un ressort de compression dans un ensemble de pompe commence à casser sur le terrain après environ 200 000 cycles. Le taux de défaillance est de 2 % — assez élevé pour faire mal, assez faible pour que la cause ne soit pas évidente.

Avec la traçabilité, l'investigation est rapide :

1. Rassembler les ressorts défaillants et lire le code de lot.

2. Extraire le dossier de lot et vérifier le numéro de coulée du fil.

3. Comparer avec d'autres lots de la même pièce qui n'ont pas défailli.

4. Si les défaillances se regroupent sur un numéro de coulée ou un lot de traitement thermique, vous avez votre périmètre suspect.

Sans traçabilité, l'étape 2 n'existe pas. Il ne vous reste qu'une refonte complète ou un rappel généralisé — tous deux bien plus coûteux que l'effort de traçabilité ne l'aurait été.

C'est aussi pourquoi la traçabilité s'associe naturellement à l'analyse de défaillance. Si vous enquêtez déjà sur une casse, notre article sur l'analyse de défaillance des ressorts passe en revue les causes racines courantes — fatigue, fragilisation par l'hydrogène, surcharge et défauts de surface — et montre où les données de lot raccourcissent le diagnostic.

Traçabilité et défaillances par surcharge

Toutes les défaillances ne sont pas des défauts de fabrication. Un ressort qui a été comprimé à bloc, ou qui a flué, présente un aspect différent à l'examen d'une fissure de fatigue. La traçabilité vous aide à distinguer les deux : si un ressort ayant flué provient d'un lot qui a passé les essais de charge, la cause est probablement côté application. Notre article sur la surcharge et la limite d'élasticité des ressorts explique comment lire ces signatures.

Comment spécifier la traçabilité dans un appel d'offres ?

Les exigences de traçabilité doivent figurer dans l'appel d'offres, pas dans une conversation après la première expédition. Des demandes vagues comme « veuillez fournir les certificats matière » produisent une documentation incohérente. Soyez précis.

Un ensemble de clauses d'appel d'offres exploitable ressemble à ceci :

• Niveau de traçabilité : indiquez explicitement le niveau 1, 2 ou 3.
• Marquage : précisez si le code de lot va sur l'étiquette du sachet, l'étiquette de la boîte ou la pièce elle-même.
• Documentation : listez les documents requis — certificat matière, rapport dimensionnel, rapport d'essai de charge, certificat de placage.
• Conservation : indiquez combien de temps les enregistrements et les échantillons retenus doivent être conservés (la pratique courante est de 3 à 5 ans, plus longtemps pour les industries réglementées).
• Notification : exigez une notification si un numéro de coulée de fil change entre les expéditions d'un même numéro de pièce.

Ce dernier point est facile à négliger et étonnamment précieux. Si votre procédé est validé pour une source de fil particulière, un changement silencieux de coulée ou de fournisseur constitue un changement de procédé. Demander à être notifié ne coûte rien et évite les surprises.

Si vous préparez une première commande, notre guide pour préparer un appel d'offres de ressorts sur mesure couvre les détails de plan et de spécification qui accélèrent le chiffrage — y compris comment énoncer clairement les tolérances et les exigences d'essai.

La traçabilité change-t-elle le prix ?

Honnêtement, parfois oui — mais généralement moins que les acheteurs ne l'imaginent. La traçabilité de niveau 1 est essentiellement gratuite car les données sont déjà générées pendant la production normale. Le niveau 2 ajoute du temps administratif pour consigner les lots de four et de placage et pour conserver les échantillons. Le niveau 3 ajoute le marquage et la tenue de dossiers unitaires, et c'est là que le coût devient perceptible.

Le principal facteur de coût n'est pas la traçabilité elle-même mais les petites tailles de lot avec des changements fréquents de fil. Si vous commandez 2 000 ressorts quatre fois par an, vous générez quatre dossiers de lot. Si vous commandez 500 ressorts seize fois par an, vous en générez seize. Regrouper la fréquence des commandes permet généralement d'économiser plus que de réduire les exigences de traçabilité.

Comment la traçabilité interagit-elle avec le prototypage et les petites séries ?

On suppose souvent que la traçabilité n'a de sens que pour la production de masse. En pratique, les petites séries en bénéficient tout autant, car les défaillances de prototype coûtent cher en temps plutôt qu'en volume.

Pour le travail de prototypage et de petites séries de ressorts, une approche pratique consiste à :

• Enregistrer le numéro de coulée du fil même pour une série de 50 pièces.
• Conserver un échantillon retenu par lot dans un sachet étiqueté.
• Noter les réglages de procédé utilisés, afin qu'une campagne de production ultérieure puisse être comparée.

C'est la même discipline que celle décrite dans notre article sur les prototypes et petites séries de ressorts, où l'objectif est la répétabilité plutôt que la documentation de volume. Lorsque la conception passe en production, le dossier de lot du prototype devient la référence.

Qu'en est-il des ressorts de compression, de traction et de torsion ?

Les exigences de traçabilité sont globalement similaires entre les types de ressorts, mais les étapes de procédé critiques diffèrent. Le tableau ci-dessous résume où les données de lot comptent le plus pour chaque famille.

Pour les ressorts de compression, la valeur de charge à la flèche est la donnée de traçabilité la plus utile, car elle intègre le diamètre du fil, le diamètre de bobinage, les spires actives et le traitement thermique en un seul chiffre. Vous pouvez parcourir la gamme que nous produisons sur notre page ressorts de compression.

Les ressorts de traction ajoutent la tension initiale, qui est sensible au réglage de bobinage — les enregistrements de machine et de réglage comptent donc davantage. Voir ressorts de traction sur mesure pour les options de formage des extrémités qui influent sur la façon dont la pièce est enregistrée.

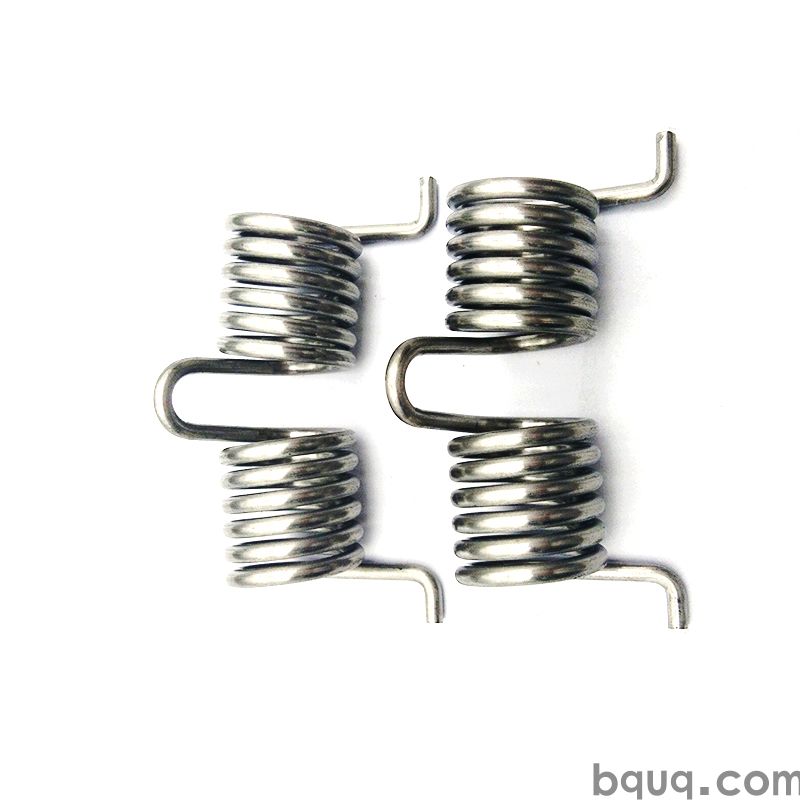

Les ressorts de torsion sont dominés par la géométrie des branches, généralement formée sur un outillage secondaire. Cet outillage doit être identifié dans le dossier de lot, car un outil de formage de branches rectifié ou remplacé constitue un changement de procédé. Notre page ressorts de torsion couvre les plages de tolérance typiques.

Questions fréquentes

Q : Qu'est-ce qu'un numéro de coulée de fil et pourquoi est-ce important ?

R : Un numéro de coulée identifie la coulée d'acier spécifique à partir de laquelle le fil a été tréfilé. Il relie un ressort fini à la composition chimique et aux propriétés mécaniques de la matière première déclarées par l'aciérie. Si un problème de matière apparaît — mauvaise nuance, résistance à la traction hors spécification, défauts d'inclusions — le numéro de coulée est ce qui permet de circonscrire le problème à la matière affectée plutôt qu'à tous les ressorts que vous avez jamais achetés.

Q : Puis-je obtenir la traçabilité sur une petite commande ?

R : Oui. La traçabilité est une pratique documentaire, pas un seuil de volume, elle s'applique donc aussi bien à une série prototype de 50 pièces qu'à une commande de production de 500 000 pièces. La principale différence pratique est que les petites séries justifient généralement des enregistrements de niveau 1 ou 2 plutôt qu'une sérialisation unitaire. Les échantillons retenus et le numéro de coulée du fil sont peu coûteux à conserver et méritent d'être demandés même sur des commandes d'essai.

Q : Combien de temps les dossiers de lot de ressorts doivent-ils être conservés ?

R : La pratique industrielle courante est de trois à cinq ans, et plus longtemps pour les applications réglementées ou liées à la sécurité où la durée de vie du produit dépasse cette fenêtre. La période de conservation appropriée doit être stipulée dans votre appel d'offres ou accord qualité plutôt que supposée. Si vous avez besoin d'échantillons physiques retenus en plus de la paperasse, spécifiez-le séparément, car le stockage d'échantillons consomme de l'espace et nécessite une date d'élimination définie.

Q : La traçabilité garantit-elle que les ressorts ne défailliront pas ?

R : Non. La traçabilité n'améliore pas le ressort ; elle améliore votre capacité à réagir quand quelque chose va mal. Un lot bien documenté peut encore contenir une pièce défectueuse. Ce que la traçabilité apporte, c'est un confinement rapide — identifier quelles expéditions partagent la matière ou le procédé suspect — et les preuves nécessaires à une véritable analyse des causes racines au lieu de suppositions sur toute une ligne de produits.

Q : Que dois-je mettre sur le bon de commande pour la traçabilité ?

R : Indiquez le niveau de traçabilité, l'emplacement du marquage (sachet, boîte ou pièce), les documents exacts requis, la période de conservation et une exigence de notification en cas de changement de coulée de fil ou de fournisseur. Listez également les dimensions fonctionnelles et les charges que vous souhaitez voir enregistrées. Inscrire ces cinq éléments sur le bon de commande prend quelques minutes et élimine la plupart des allers-retours qui se produisent autrement après l'arrivée de la première expédition.
