Surcharge et fluage : quand un ressort cesse de jouer son rôle
Réponse courte : Un ressort cesse de jouer son rôle lorsque sa contrainte interne dépasse la limite d'élasticité du matériau. Le fil subit une déformation permanente, la longueur libre diminue et la charge à une hauteur donnée chute — souvent de 5 à 20 % après une seule surcharge sévère. Pour le fil de musique et l'inox 302, maintenez la contrainte de calcul sous environ 40–45 % de la résistance à la traction pour un service statique et 30–35 % pour un service cyclique. Si vous dépassez ces valeurs, attendez-vous à une déformation, de la fatigue ou une rupture. BQUQ usine et enroule les ressorts à ±0,005 mm sur axes CNC dans une usine ISO9001 à Dongguan, avec des devis retournés en 12 heures ouvrées.
Ce qui se passe réellement à l'intérieur d'un ressort sous charge
Un ressort hélicoïdal est une barre de torsion enroulée en spirale. Lorsque vous le comprimez, le fil ne se plie pas sur sa longueur — il se tord. Cette contrainte de cisaillement torsionnelle est ce qui stocke l'énergie, et c'est ce qui finit par détruire le ressort si vous poussez trop loin.
Trois phénomènes se produisent successivement à mesure que la charge augmente :
1. Domaine élastique. La contrainte reste proportionnelle à la déformation. Retirez la charge, le ressort retrouve exactement sa longueur libre. C'est le seul domaine dans lequel vous devez concevoir.
2. Limite d'élasticité. La contrainte dépasse la limite d'élasticité torsionnelle du matériau. Certains plans cristallins glissent de façon permanente. Retirez la charge et le ressort revient plus court qu'au départ.
3. Rupture plastique ou fracture. À contrainte plus élevée, le ressort subit une déformation permanente importante, les spires se bloquent ou le fil se fissure — généralement à l'intérieur de la spire où la contrainte se concentre.
Les deux premiers phénomènes sont ceux qui ruinent silencieusement les assemblages. Un ressort qui a flué a toujours bonne apparence. Il pousse simplement moins fort.
Pourquoi la « déformation » est le véritable mode de défaillance
La déformation permanente est le symptôme mesurable du fluage. Vous l'observez sous forme de :
- Longueur libre inférieure au plan
- Charge à hauteur installée inférieure à la spécification
- Hauteur solide atteinte plus tôt que prévu
Pour un ressort de compression typique enroulé à froid, une seule surcharge à 60 % de la résistance à la traction peut entraîner une perte de longueur libre de 2 à 8 %. Poussez à 70 % et vous pouvez perdre 10 à 20 %, plus une inclinaison visible de la spire. C'est le point où le ressort « cesse de jouer son rôle » dans un sens utile.
Comment savoir qu'un ressort a flué ?
Les symptômes sur le terrain sont cohérents dans tous les secteurs :
| Symptôme | Signification habituelle | Vérification rapide |
|---|---|---|
| Longueur libre inférieure à la spécification | Déformation permanente due à une surcharge | Mesurer la longueur à vide par rapport au plan |
| Charge à hauteur inférieure de >5 % | Fluage partiel ou relaxation de contrainte | Essai sur capteur de force à hauteur installée |
| Le ressort talonne prématurément | Déformation + course réduite | Mesurer la hauteur solide |
| Inclinaison visible ou pas irrégulier | Déformation plastique localisée | Visuel + calibre de pas |
| Fissures à l'intérieur de la spire | Fatigue après fluage, ou fragilisation par l'hydrogène | Ressuage ou magnétoscopie |
| Vibrations dans l'assemblage | Précharge perdue après déformation | Comparer à la charge de la première pièce |
Si plus d'un de ces symptômes apparaît sur un lot, la contrainte de calcul est trop élevée pour le cycle de service — ce n'est pas la faute du fournisseur de fil.
Les limites de contrainte qui déterminent la survie d'un ressort
Chaque matériau de ressort a une limite d'élasticité torsionnelle, généralement de 45 à 60 % de la résistance à la traction ultime pour les aciers à ressorts. La pratique de conception maintient la contrainte de travail bien en dessous de cette valeur.
| Matériau | Traction typique (MPa) | Contrainte de calcul statique (% UTS) | Contrainte de calcul cyclique (% UTS) | Remarques |
|---|---|---|---|---|
| Fil de musique (ASTM A228) | 2200–2600 | 40–45% | 30–35% | Meilleure durée de vie en fatigue pour petits ressorts |
| MB trempé à l'huile (A229) | 1600–1900 | 40–45% | 30–35% | Bon pour fils plus gros |
| Chrome-silicium (A401) | 1900–2100 | 42–48% | 32–38% | Haute température, service sous choc |
| Inox 302 | 1500–1900 | 35–40% | 28–32% | Résistance à la corrosion, fatigue moindre |
| Inox 17-7 PH | 1700–2000 | 38–42% | 30–34% | Meilleure fatigue que le 302 |
| Bronze phosphoreux | 900–1200 | 35–40% | 28–32% | Électrique, non magnétique |
| Inconel 718 | 1800–2100 | 40–45% | 32–38% | Haute température, coûteux |
Les valeurs sont typiques pour du fil à ressort étiré ou laminé à froid à température ambiante. Les ressorts enroulés à chaud ou détendus se comportent différemment — confirmez toujours avec la fiche technique de la filière.
Pourquoi le service cyclique exige une contrainte plus faible
Les fissures de fatigue s'amorcent à l'intérieur de la spire où la concentration de contrainte est la plus élevée. À 40 % UTS, vous pourriez obtenir 10⁵–10⁶ cycles. À 30 % UTS, le même ressort peut atteindre 10⁷+ cycles. Le compromis est réel : une contrainte plus faible signifie plus de fil, un encombrement plus grand, un coût plus élevé. L'alternative est un ressort qui casse à 200 000 cycles dans une commande de soupape ou un loquet.
Pour les applications dynamiques, consultez nos notes sur la conception des ressorts sous charge dynamique.
Indice de ressort, courbure et concentration de contrainte
L'indice de ressort (D/d — diamètre moyen divisé par diamètre de fil) détermine la concentration de contrainte à l'intérieur de la spire. Les ressorts à faible indice (inférieur à 5) sont raides et fortement sollicités à l'intérieur. Les ressorts à indice élevé (supérieur à 12) sont mous et difficiles à enrouler de façon régulière.
| Indice (D/d) | Facteur de contrainte de courbure | Effet pratique |
|---|---|---|
| 4–5 | 1,15–1,20 | Contrainte élevée à l'intérieur, risque de tolérance serrée |
| 6–9 | 1,08–1,12 | Zone optimale pour la plupart des conceptions |
| 10–12 | 1,05–1,08 | Bonne fatigue, attention au flambage |
| >12 | ~1,03 | Flambage et instabilité d'enroulement |
Si vos défaillances par surcharge se produisent toujours au même endroit — l'intérieur de la première spire active — l'indice est probablement trop faible. Revoyez-le avant de changer de matériau. Notre article sur l'indice de ressort et la contrainte détaille le calcul.
Règles de conception pour prévenir le fluage
1. Maintenez la contrainte de travail sous 40 % UTS en statique, 32 % en cyclique. C'est le levier le plus important.
2. Concevez pour la charge maximale que l'assemblage peut jamais appliquer, pas la charge nominale. Incluez la manutention, la surcourse et la dilatation thermique.
3. Ajoutez une marge de hauteur solide. Laissez au moins 15 % de course entre la hauteur de travail maximale et la hauteur solide.
4. Précontraignez (scragging) le ressort. Comprimez jusqu'à la hauteur solide une fois pendant la fabrication pour induire une déformation contrôlée, puis mesurez la longueur libre. Cela stabilise le ressort pour sa durée de vie.
5. Grenaillage pour la fatigue. Induit une contrainte résiduelle de compression en surface, généralement un gain de 20 à 40 % sur la durée de vie en fatigue des ressorts en acier.
6. Surveillez la température. Au-dessus de 120 °C pour le fil de musique ou 250 °C pour l'inox 302, la relaxation de contrainte s'accélère même en dessous de la limite d'élasticité.
7. Spécifiez des tolérances de diamètre de fil et de longueur libre qui correspondent à la tolérance de charge réellement nécessaire. Desserrer la tolérance de longueur libre aide rarement si la charge est l'exigence réelle.
La précontrainte : l'assurance à faible coût
La précontrainte (aussi appelée scragging ou setting) consiste à surcomprimer délibérément le ressort pendant la production afin qu'il flue une fois, dans des conditions contrôlées, puis se comporte élastiquement par la suite. Bien réalisée, la longueur libre du ressort est stable à 1 % près pour le reste de sa vie. Mal réalisée — surcomprimée ou non détendue — vous obtenez un ressort qui continue de fluer.
Si votre fournisseur ne précontraint pas les ressorts à forte contrainte, demandez pourquoi. Cela ne coûte presque rien en volume et élimine toute une classe de réclamations terrain.
Quand la surcharge est inévitable
Certaines applications — amortisseurs, loquets de sécurité, systèmes de recul, ressorts de matrice — sont conçues pour absorber la surcharge. Dans ces cas :
- Utilisez du chrome-silicium ou du 17-7 PH, qui tolèrent des contraintes plus élevées
- Concevez pour le cas de surcharge comme cas de travail, pas comme exception
- Augmentez le diamètre du fil plutôt que d'ajouter des spires
- Acceptez un encombrement plus grand
Pour les applications de matrices et d'emboutissage où les ressorts subissent des impacts répétés, voir les applications des ressorts de matrice.
Contrôles de fabrication qui préviennent les défaillances par fluage

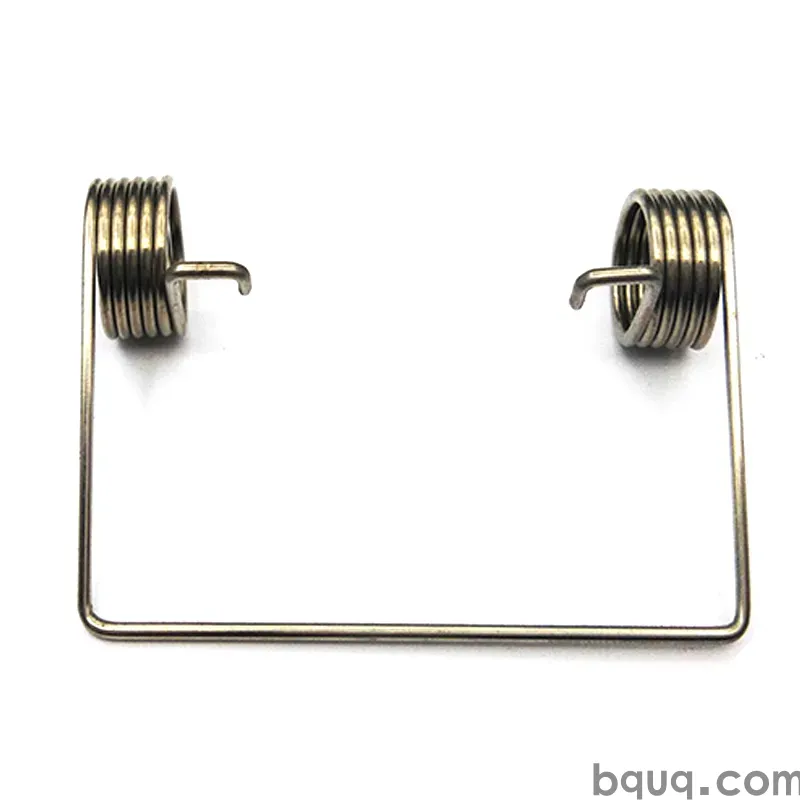

Chez BQUQ, les ressorts sont enroulés sur des enrouleuses CNC avec surveillance du pas et du diamètre en cours de processus, puis détendus dans un four à atmosphère contrôlée. Quatre lignes de production sous un même toit à Dongguan couvrent les ressorts de compression, de traction et de torsion, ainsi que les pièces embouties et usinées CNC qui les entourent.
Contrôles clés pour les ressorts sujets à la surcharge :
- Certification du fil — certificats de traction et de composition chimique pour chaque lot
- Détente — température et durée enregistrées par lot
- Vérification de la précontrainte — longueur libre mesurée avant et après
- Essai de charge — échantillonné à hauteur installée, pas seulement la longueur libre
- Traçabilité — ID de lot sur le sachet, lié aux enregistrements du four et de l'enrouleuse
Si vous vous approvisionnez en ressorts de compression ou ressorts de traction sur mesure pour un cycle de service incluant une surcharge, envoyez la courbe charge-hauteur et la course la plus défavorable. Nous vous dirons si la conception survit ou nécessite plus de fil.
Questions fréquentes
Q : Un ressort peut-il récupérer après avoir flué ?
R : Non. Le fluage est une déformation plastique permanente au niveau cristallin. Une fois que le fil a glissé, le ressort ne retrouvera pas sa longueur libre ou sa charge d'origine. Vous pouvez parfois le re-déformer à une nouvelle longueur stable, mais la performance d'origine est perdue. Remplacez les ressorts ayant flué plutôt que d'essayer de les « rééduquer ».
Q : Quelle surcharge provoque une déformation permanente ?
R : Cela dépend du matériau et de l'indice, mais en règle générale, dépasser environ 45–50 % de la résistance à la traction en contrainte torsionnelle produira une déformation mesurable. Pour le fil de musique à 2300 MPa UTS, cela représente environ 1050–1150 MPa. La plupart des ressorts statiques bien conçus fonctionnent à 800–950 MPa. La marge est délibérée.
Q : La chaleur cause-t-elle le même problème que la surcharge ?
R : Résultat similaire, mécanisme différent. La chaleur provoque une relaxation de contrainte — le fil perd lentement de la charge même en dessous de la limite d'élasticité. Le fil de musique est généralement limité à environ 120 °C en continu ; l'inox 302 à environ 250 °C ; l'Inconel 718 à 600 °C+. Si votre ressort perd de la charge en service sans déformation visible, la température est la cause probable.
Q : Dois-je spécifier des ressorts précontraints ?
R : Oui, pour tout ressort fonctionnant au-dessus de 35 % de la résistance à la traction ou dans un assemblage de précision. La précontrainte stabilise la longueur libre et la charge, et coûte généralement peu en volume de production. Spécifiez-la sur le plan avec la hauteur de précontrainte et la tolérance de longueur libre acceptable après déformation. Cela élimine une source courante de réclamations terrain.
Q : Quelle tolérance BQUQ peut-il tenir sur la longueur libre d'un ressort ?
R : Pour les ressorts de compression typiques, ±0,5 mm sur la longueur libre et ±5 % sur la charge à hauteur installée sont standard. Des tolérances plus serrées — jusqu'à ±0,2 mm de longueur libre sur les petits ressorts — sont réalisables avec un contrôle en cours de processus. Les axes CNC tiennent ±0,005 mm sur l'outillage et la géométrie de meulage des extrémités. Envoyez votre courbe charge-hauteur pour un devis spécifique.
