IntroductionVotre dessin définit la pièce. Nous définissons le processus pour l'atteindre. Il s'agit d'une pince de serrage CNC personnalisée, usinée à partir de barres ou de pièces forgées, fabriquée
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

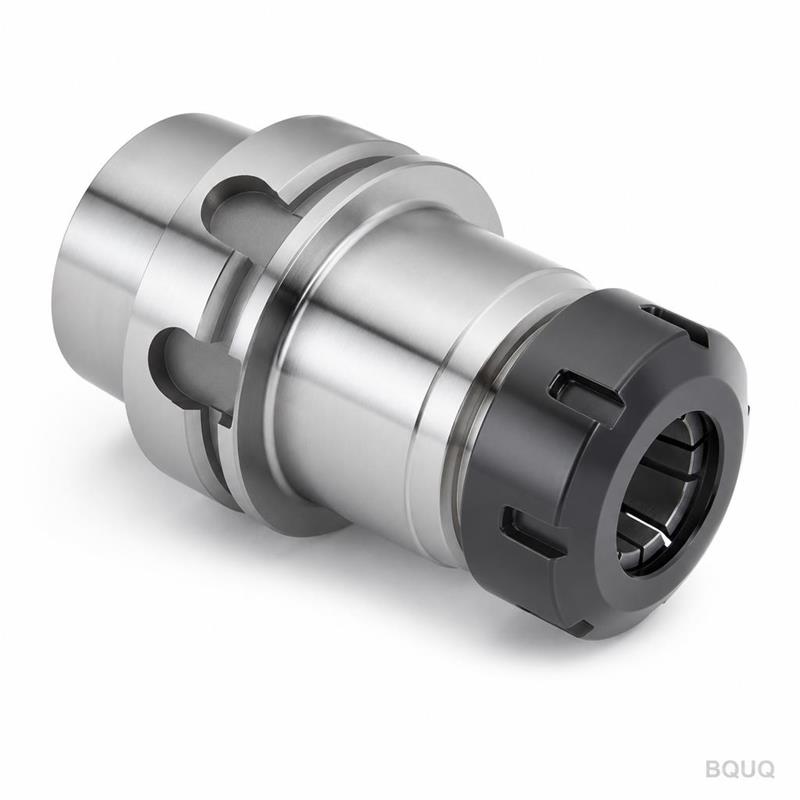

Votre dessin définit la pièce. Nous définissons le processus pour l'atteindre. Il s'agit d'une pince de serrage CNC personnalisée, usinée à partir de barres ou de pièces forgées, fabriquée selon vos spécifications exactes de cône et de filetage.
Nous vérifions chaque dimension critique avant expédition. Aucune surprise sur votre broche.
Tolérance : ±0,005 mm sur l'angle du cône et la concentricité de l'alésage
Délai : 7 à 12 jours ouvrables pour les prototypes, 15 à 20 jours pour les séries de production
Sans MOQ : commandez 1 pièce ou 10 000 pièces
Rapport d'inspection inclus avec chaque lot
Spécifications
Paramètre
Valeur
Options de matériaux
20CrMnTi, 40Cr, 42CrMo, 9Cr18, S136, 4140, 8620
Traitement thermique
Cémentation 58–62 HRC, ou trempe par induction 50–55 HRC
Précision du cône
AT3 ou mieux selon ISO 1947 (≤ 0,005 mm sur 100 mm)
Concentricité
≤ 0,005 mm TIR au nez, ≤ 0,01 mm à 100 mm du nez
État de surface
Ra 0,4 µm sur le cône, Ra 0,8 µm sur le corps
Filetages
Rectifiés ou coupés, classe 2A/2B ou mieux
Rainures de clavette / fentes d'entraînement
Brochées ou découpées au fil, ±0,01 mm de largeur
Machines
Centres de tournage CNC 5 axes, rectifieuses CNC, EDM à fil
Certificats matière (EN 10204 3.1), rapport d'inspection dimensionnelle
Nous utilisons le tournage CNC pour le corps, puis la rectification CNC pour le cône et l'alésage. Le traitement thermique est effectué en interne ou avec notre partenaire certifié. L'inspection finale utilise une MMT et des jauges de cône.
Trois raisons pour lesquelles les acheteurs nous envoient leurs dessins
1. Qualité traçable par lot.
Chaque pièce reçoit un numéro de série unique. Nous enregistrons le numéro de coulée du matériau, l'opérateur machine et les résultats d'inspection. Si un problème apparaît dans votre atelier, nous le retraçons jusqu'au lot et à l'étape de processus exacts. Vous bénéficiez d'une traçabilité complète, de la barre brute à la pince finie.
2. Rapport d'inspection par lot.
Vous n'êtes pas obligé de nous faire confiance. Chaque lot est expédié avec un rapport dimensionnel. Nous mesurons l'angle du cône, la concentricité, la dureté et l'état de surface. Pour les dimensions critiques, nous fournissons des points de données MMT. Si vous avez besoin d'un PPAP ou d'un FAIR complet, nous le faisons également.
3. Une seule usine pour l'usinage CNC + l'emboutissage + les ressorts + les dissipateurs thermiques.
Votre pince de serrage n'est pas la seule pièce dont vous avez besoin. Nous exploitons quatre lignes de production sous un même toit. Usinage CNC, emboutissage de tôles, enroulement de ressorts et fabrication de dissipateurs thermiques. Envoyez-nous votre nomenclature complète. Nous coordonnons les processus, réduisons votre liste de fournisseurs et diminuons les coûts logistiques.
Où ces pièces sont utilisées
Les pinces de serrage CNC personnalisées ne sont pas uniquement destinées aux fraiseuses standard. Nous les usinons pour :
Centres d'usinage CNC – cônes R8, CAT40, BT30, BT40, HSK pour le porte-outil
Tours à poupée mobile – douilles de guidage et pinces de serrage pour travaux de petits diamètres
Lignes de production automobile – dispositifs de serrage à cycle élevé pour corps de vannes et injecteurs
Aérospatial – pinces de précision pour l'usinage des pieds d'aubes de turbine, où le faux-rond est critique
Fabrication de dispositifs médicaux – pinces de petit diamètre pour vis à os et pièces d'implants
Outillage en bout de bras robotique – pinces à cône personnalisées pour systèmes de préhension à changement rapide
Outillage de rechange – pinces de remplacement pour Bridgeport et autres fraiseuses manuelles
Si cela tourne, maintient un outil ou serre une pièce, nous pouvons l'usiner.
Q : Quel est votre MOQ ?
R : Sans MOQ. Nous usinons un prototype pour que vous puissiez le tester. Une fois approuvé, nous passons à l'échelle de votre volume. Les petites séries sont les bienvenues.
Q : Comment garantissez-vous la tolérance et la qualité ?
R : Nous utilisons des rectifieuses CNC avec jauges en cours de processus. Après rectification, nous vérifions chaque dimension critique sur une MMT. L'angle du cône est vérifié avec une jauge à air calibrée. Nous expédions un rapport d'inspection complet avec le lot. Si une dimension est hors spécification, nous remplaçons la pièce gratuitement.
Q : Quel est votre délai ?
R : Les prototypes sont livrés en 7 à 12 jours ouvrables. Les séries de production sont livrées en 15 à 20 jours ouvrables, selon la quantité et le cycle de traitement thermique. Les commandes urgentes sont possibles moyennant des frais supplémentaires.
Q : Pouvez-vous fournir des certificats matière ?
R : Oui. Nous fournissons des certificats matière EN 10204 3.1 pour tous les aciers alliés. Nous fournissons également des rapports de test de dureté et tout test tiers que vous exigez.
Envoyez votre dessin
Envoyez-nous votre dessin 2D ou votre modèle 3D. Nous examinerons les tolérances, suggérerons le matériau et le traitement thermique si nécessaire, et vous donnerons un devis ferme sous 12 heures.
E-mail : sc@bquq.com
WhatsApp : +86 13713157787
Fabrication de précision, fabriquée en Chine, sans MOQ. Votre pince de serrage CNC personnalisée commence par un message.
