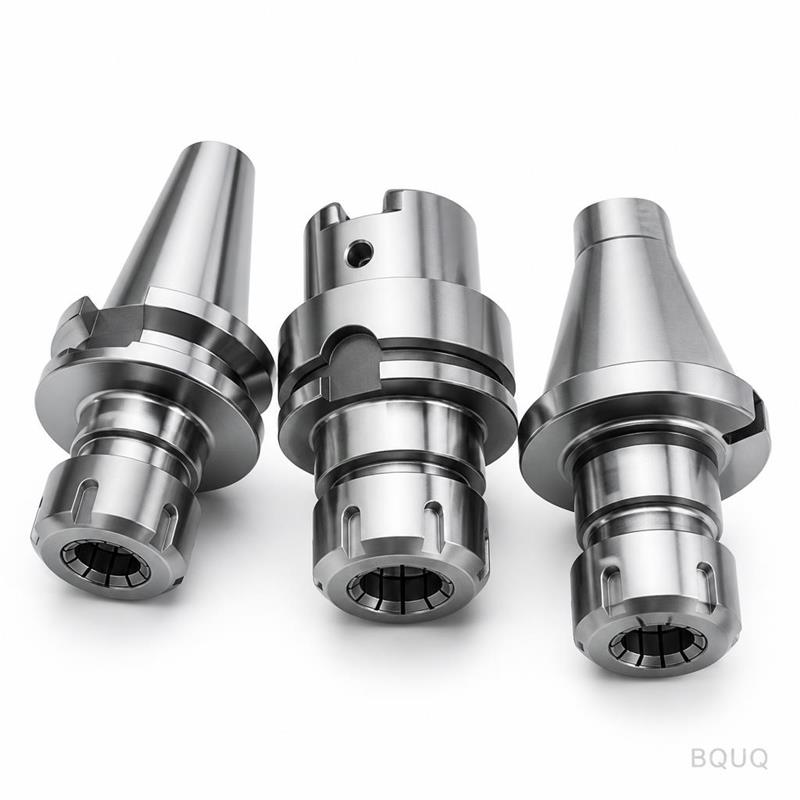

Votre dessin de porte-outil définit la géométrie. Nos machines CNC définissent la tolérance. Nous usinons des pinces de serrage BT, HSK et SK directement à partir de vos fichiers CAO, puis vérifions chaque dimension critique avant que les pièces ne quittent notre atelier à Dongguan.
En bref : Tolérance de faux-rond de 0,005 mm TIR, finition de surface jusqu'à Ra 0,4, délai de livraison de 15 à 20 jours ouvrables, sans MOQ.
C'est de la fabrication de précision pour des outils qui doivent maintenir rigidement et tourner avec exactitude. Nous ne devinons pas. Nous mesurons.
Spécifications
Paramètre
Valeur
Normes disponibles
BT30, BT40, BT50 ; HSK-A/C/E/F 32–100 ; SK30–50
Matériau
20CrMnTi, 40Cr, 8620, ou selon votre spécification
Dureté
Cémenté 58–62 HRC, noyau 30–42 HRC
Faux-rond (TIR)
≤ 0,005 mm au nez, ≤ 0,008 mm à 4×D
Finition de surface
Ra 0,4 sur la portée conique, Ra 0,8 sur les surfaces externes
MMT, calibre à air, calibre de cône, testeur de dureté
Taille de lot
De 1 pièce à 5 000 pièces
MOQ
Aucun
Délai de livraison
15 jours pour les prototypes, 20 jours pour la production
Nous rectifions le cône et l'alésage dans le même montage. Cela maintient le siège de pince concentrique au cône. Nous ne faisons aucun compromis sur le cône de serrage—il est rodé à une finition miroir pour une prise et une répétabilité maximales.
Trois Raisons Pour Lesquelles Les Acheteurs Nous Envoient Leurs Dessins
1. Qualité traçable par lot. Chaque lot de coulée et chaque lot d'usinage reçoit un code unique. Si vous devez tracer un porte-outil jusqu'à son certificat matière et son opérateur, nous pouvons le faire en quelques minutes. Nous conservons les enregistrements pendant 10 ans.
2. Rapport d'inspection par lot. Vous recevez un rapport dimensionnel pour chaque lot, pas un échantillon. Nous mesurons l'angle du cône, le faux-rond, la dureté et la finition de surface sur chaque pièce. Si une dimension est hors tolérance, la pièce n'est pas expédiée.
3. Une seule usine pour CNC + emboutissage + ressort + dissipateur thermique. Vous nous envoyez un dessin de porte-outil, et nous l'usinons. Mais si votre assemblage nécessite également un bouton de retenue embouti, une pince à ressort ou un dissipateur thermique pour moteur de broche, nous les fabriquons aussi. Un seul bon de commande, une seule norme de qualité, un seul point d'expédition. Moins de fournisseurs, moins de maux de tête.
Où Ces Pièces Sont Utilisées
Les pinces de serrage CNC personnalisées ne sont pas des articles de rayon. Elles vont dans des machines qui doivent maintenir des tolérances serrées toute la journée.
Lignes de transfert automobiles : Porte-outils BT40 pour l'usinage à grand volume de blocs moteurs et de culasses. La répétabilité est essentielle lorsque vous changez d'outils toutes les 200 pièces.
Pièces structurelles aérospatiales : Pinces HSK63A pour l'usinage de l'aluminium et du titane. L'interface HSK courte et rigide minimise la déflexion sous de lourdes charges radiales.
Ateliers de moules et matrices : Porte-outils SK50 pour fraises à bout rond de grand diamètre et fraises indexables. La finition de surface de la cavité du moule dépend de la rigidité du porte-outil.
Usinage de dispositifs médicaux : Petites pinces HSK32 et BT30 pour tours à poupée mobile et petits centres d'usinage. Un faux-rond inférieur à 5 microns est critique pour les petits forets et alésoirs.
Secteur de l'énergie : Porte-outils BT de longueur personnalisée pour le perçage et l'alésage de trous profonds sur les corps de vannes et les carters de pompes.
Si votre machine a un cône de broche, nous pouvons fabriquer le porte-outil qui lui convient.
Questions Que Les Acheteurs Posent Avant De Commander
Q : Quel est votre MOQ ?
R : Aucun MOQ. Nous chiffrons une pièce ou mille pièces avec la même précision unitaire. Les prototypes sont les bienvenus.
Q : Comment garantissez-vous la tolérance et la qualité ?
R : Nous rectifions le cône et l'alésage en un seul montage. Chaque pièce est vérifiée avec une MMT et un calibre à air. Vous recevez un rapport d'inspection de lot avec l'expédition. Si une dimension est hors spécification, nous remplaçons la pièce à nos frais.
Q : Quel est votre délai de livraison ?
R : 15 jours ouvrables pour les quantités de prototype. 20 jours ouvrables pour les lots de production. Nous pouvons accélérer à 10 jours pour les commandes critiques, sous réserve de disponibilité des matériaux.
Q : Fournissez-vous des certificats matière ?
R : Oui. Nous fournissons les certificats d'essai de l'usine pour la matière première, les rapports de traitement thermique et la vérification de dureté. Tous les documents sont traçables au code de lot sur la pièce.
Envoyez Votre Dessin
Arrêtez de comparer des catalogues génériques de porte-outils. Envoyez-nous votre dessin et obtenez un devis ferme pour une pince de serrage CNC personnalisée fabriquée selon vos spécifications exactes.
Devis ferme sous 12 heures
Retour DFM sur le cône, l'épaisseur de paroi ou le matériau si nous identifions un risque
Sans MOQ, sans frais d'outillage pour les cônes standard
Envoyez votre fichier PDF ou STEP par e-mail à sc@bquq.com ou WhatsApp au +86 13713157787.
Fabrication de précision, fabriqué en Chine, vérifié avant expédition. Votre dessin est le point de départ. Le porte-outil fini est la preuve.
