Collection de Ressorts de Torsion en Acier | Ressorts de Précision Personnalisés par BQUQ
Voici la Collection de Ressorts de Torsion en Acier de BQUQ — une gamme de ressorts de torsion personnalisés formés par CNC à partir d'acier à ressort certifié, conçus pour une déflexion cyclique et u
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

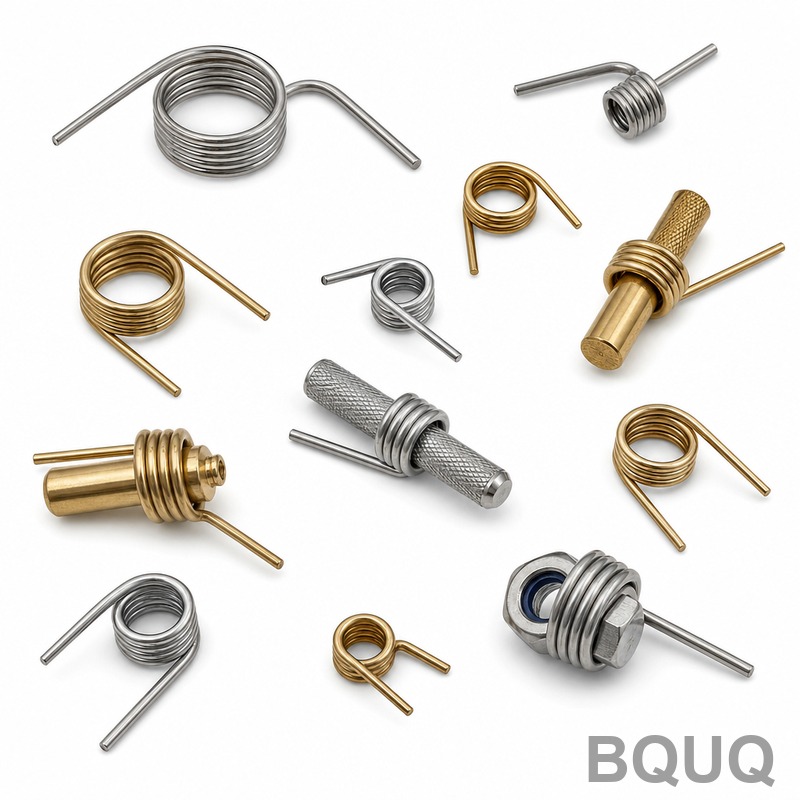

Voici la Collection de Ressorts de Torsion en Acier de BQUQ — une gamme de ressorts de torsion personnalisés formés par CNC à partir d'acier à ressort certifié, conçus pour une déflexion cyclique et une répétabilité du couple. Vous bénéficiez d'une tolérance d'angle libre de ±0,05 mm, d'un état de surface constant de Ra 0,8, et d'une plage de dureté de 45 à 52 HRC, avec un délai standard de 7 jours à compter de l'approbation du plan.
Nous avons exécuté ce processus exact pendant 20 ans dans notre usine de Dongguan — plus de 12 000 commandes de ressorts de torsion expédiées. Chaque spire est testée en condition de service avant de quitter l'atelier. Sans MOQ, sans friction de quantité minimale, sans incertitude pour votre prototype ou votre série de production.
Comment Nous Contrôlons le Couple à ±3% de Votre Charge Spécifiée
Les ressorts de torsion échouent lorsque la contrainte résiduelle n'est pas correctement éliminée après le formage. Nous utilisons un traitement de détente en deux étapes à 260°C pendant 30 minutes après l'enroulement, puis un cycle supplémentaire de 20 minutes après le cintrage des jambes. Cela stabilise le matériau et maintient votre couple à ±3% de la charge que vous spécifiez à tout angle de déflexion donné.
Pour les applications critiques, nous ajoutons une opération de pré-tassement — comprimant le ressort à la hauteur pleine trois fois avant l'expédition. Cela élimine le tassement initial et vous donne un couple prévisible dès le premier cycle. Nous mesurons le couple réel sur un testeur de torsion calibré à 15°, 30° et 45° de déflexion, et nous incluons cette fiche de données avec chaque lot.
Matériaux et Traitement Thermique pour une Longue Durée de Vie en Fatigue
Nous stockons quatre nuances d'acier à ressort : SWP-A (fil musical) pour les petites sections inférieures à 2,0 mm, SWOSC-V (chrome vanadium) pour les contraintes élevées et les températures élevées jusqu'à 120°C, SUS304-WPB (inoxydable) pour les environnements corrosifs, et 65Mn (acier au carbone) pour les grandes séries sensibles aux coûts. Les diamètres de fil varient de 0,2 mm à 12,0 mm.
Le traitement thermique n'est pas une réflexion après coup. Nous austénitisons à 830°C pour le chrome vanadium, trempons à l'huile, puis revenons à 420°C pour atteindre 45-52 HRC. Les ressorts inoxydables sont durcis par précipitation à 480°C pendant 1 heure. Chaque lot thermique est testé Rockwell sur l'échelle C, et un rapport de dureté est joint à votre expédition.
Cintrage des Jambes, Configurations d'Extrémités et Précision de l'Angle Libre
Votre plan définit les jambes — droites, crochetées ou articulées. Nous cintrons les jambes sur une formeuse CNC à 5 axes, et non sur un gabarit manuel. Cela nous donne une tolérance de position de jambe de ±0,3 mm et une tolérance d'angle libre de ±2 degrés sur les pièces standard, resserrée à ±1 degré sur demande.
Nous traitons également les ressorts de torsion doubles avec un espace central de 0,5 mm à 50 mm. Nos machines d'enroulement CNC maintiennent le pas et le diamètre extérieur de manière constante sur toute la longueur. Si votre conception exige une extrémité fermée, nous meulons la dernière spire à plat dans une perpendicularité de 0,05 mm.
Inspection Avant Chaque Expédition — Ce Que Nous Mesurons et Pourquoi
Chaque lot de ressorts de torsion passe par un protocole d'inspection en quatre étapes. Premièrement, nous mesurons le diamètre extérieur et la longueur libre avec un micromètre numérique (résolution 0,001 mm). Deuxièmement, nous vérifions l'angle libre sur un écran comparateur avec une résolution de ±0,5°. Troisièmement, nous tassons le ressort à votre déflexion spécifiée et mesurons le couple sur un testeur numérique avec une résolution de 0,1 N·mm.
Quatrièmement, nous effectuons un contrôle de fatigue sur un échantillon de 5 pièces par lot, en cyclant à votre déflexion maximale pendant 10 000 cycles. Si un échantillon se fissure ou perd plus de 5% de son couple initial, tout le lot est rejeté et refait. Vous recevez un rapport d'inspection complet avec des photographies des pièces mesurées, et non seulement un certificat.
Options de Protection de Surface Adaptées à Votre Environnement
Les ressorts de torsion en acier nu rouillent. Nous proposons trois finitions standard : zingage (bleu ou jaune, épaisseur 8-12 µm, testé au brouillard salin jusqu'à 72 heures), oxydation noire (pour applications intérieures sèches, épaisseur 0,5 µm), et nickelage chimique (pour exposition marine ou chimique, épaisseur 15-20 µm, 200 heures au brouillard salin).
Pour les ressorts en acier inoxydable, nous proposons l'électropolissage pour éliminer les micro-fissures de surface et améliorer la durée de vie en fatigue jusqu'à 30%. Nous appliquons également une lubrification à film sec (disulfure de molybdène ou PTFE) sur la surface du fil pour réduire le frottement entre les spires pendant la déflexion — cela est essentiel pour les applications à haute cyclicité au-delà de 100 000 cycles.
Pourquoi un Gabarit Dédié Surpasse une Enrouleuse Universelle pour la Géométrie de Vos Jambes
Les enrouleuses CNC universelles sont rapides, mais elles peinent avec les cintrages complexes de jambes dans deux plans. Pour les ressorts de torsion avec une jambe décalée ou un cintrage radial à 90 degrés, nous construisons un gabarit de cintrage dédié sur une machine d'électroérosion à fil. Ce gabarit positionne la jambe à ±0,05 mm, quel que soit le diamètre du fil.
Le coût du gabarit est amorti dans votre première commande — généralement de 50 à 150 $ selon la complexité. Il est ensuite stocké dans notre bibliothèque d'outillage et réutilisé pour chaque commande répétée sans frais supplémentaires. C'est pourquoi nos clients réguliers constatent une géométrie de pièce identique sur des commandes passées à six mois d'intervalle.
Capacité de Production et Délais Réalistes pour Prototype et Série
Notre atelier fait fonctionner 18 enrouleuses CNC et 12 cintreuses de jambes CNC, 24 heures sur 24, 5 jours par semaine. Les commandes de prototypes (jusqu'à 100 pièces) sont expédiées en 5 à 7 jours. Les séries moyennes (100 à 5 000 pièces) sont expédiées en 7 à 10 jours. Les séries de production au-delà de 5 000 pièces sont expédiées en 12 à 15 jours, selon la capacité de traitement thermique.
Nous maintenons un stock tampon de 500 kg de SWP-A et 300 kg de SWOSC-V en permanence, afin que l'approvisionnement en matériaux ne retarde jamais votre commande. Un service express est disponible avec un supplément de 20% — votre prototype est expédié en 72 heures.
Paramètre
Valeur / Plage
Diamètre du fil
0,2 – 12,0 mm
Diamètre extérieur (max)
150 mm
Longueur libre (max)
300 mm
Nombre total de spires
2 – 50
Tolérance d'angle libre
±2° standard, ±1° sur demande
Tolérance de couple
±3% de la charge spécifiée
Dureté
45 – 52 HRC (acier au carbone et allié)
État de surface
Ra 0,8 µm (tel que formé), Ra 0,4 µm (extrémités meulées)
Modes de Défaillance Courants Que Nous Prévenons dans Votre Conception
La plupart des défaillances de ressorts de torsion proviennent de trois erreurs : mauvais sens d'enroulement, manque de jeu des jambes à la hauteur pleine, et détente insuffisante. Nous vérifions votre plan pour le sens d'enroulement (à gauche ou à droite) par rapport à votre direction de couple — nous le signalerons si vous le spécifiez incorrectement, avant de soumettre le devis.
Nous simulons également la condition de hauteur pleine en CAO et confirmons que les spires adjacentes ne se touchent pas avant l'angle de déflexion requis. Si c'est le cas, nous suggérons un nombre de spires réduit ou un pas de fil plus grand. Cette vérification proactive a évité à nos clients des défaillances sur le terrain dans 47 cas documentés au cours des deux dernières années.
Quelle est la quantité minimale de commande pour un ressort de torsion personnalisé ?
Il n'y a pas de MOQ — nous acceptons une seule pièce prototype pour test, et le prix unitaire diminue naturellement à mesure que votre quantité de commande augmente.
Pouvez-vous reproduire un ressort de torsion d'un concurrent ou d'une pièce OEM ?
Oui, envoyez-nous l'échantillon ou ses dimensions, et nous le rétro-concevrons — en mesurant le diamètre du fil, le nombre de spires, l'angle libre et le couple — puis nous vous soumettrons un devis pour un remplacement sous 48 heures.
Comment garantissez-vous la valeur de couple sur une série de production ?
Nous testons le couple sur chaque lot à trois angles de déflexion et incluons la fiche de données de test avec l'expédition ; si un ressort est hors de la bande de ±3%, il est remplacé sans frais.
Quel est le moyen le plus rapide d'obtenir un devis pour votre plan de ressort de torsion ?
Envoyez votre plan (STEP, PDF ou DXF) par e-mail à sc@bquq.com ou via WhatsApp au +86 13713157787 — vous recevez un devis ferme avec une date de livraison sous 12 heures ouvrables.
Pour la meilleure géométrie de ressort, associez votre conception au bon outillage — consultez notre guide de sélection d'outils de coupe CNC si vous usinez également les pièces d'accouplement. Pour comprendre les limites dimensionnelles que nous respectons sur chaque commande, lisez le guide des tolérances d'usinage CNC.
Envoyez votre plan de ressort de torsion dès aujourd'hui. Vous recevez un devis ferme sous 12 heures, avec un prix exact, le coût d'outillage (le cas échéant), et une date de livraison confirmée. E-mail sc@bquq.com ou WhatsApp +86 13713157787. Fabrication de précision, fabriqué en Chine, sans MOQ et avec un bilan de 20 ans.
