Lire un catalogue de pinces : tailles, alésages et spécifications
Réponse courte : Un catalogue de pinces se lit en quatre passes — la série (ER, 5C, R8, TG, tour automatique), le code de taille (ER11 à ER50, ou les types 15/25/36/46 pour tours automatiques), l'alésage (rond, hexagonal, carré, triangulaire, à rainure de clavette), et le grade de précision (généralement 0,005–0,015 mm TIR). Faites correspondre la série à votre porte-outil, l'alésage à votre matière, et le grade à votre tolérance. Vérifiez ensuite la plage de serrage, pas la taille nominale : une pince ER32 marquée 10 mm serre environ 9,5–10,0 mm. BQUQ fabrique des pinces à ±0,005 mm et chiffre les pinces sur mesure et standard en 12 heures ouvrées avec un MOQ flexible.
La plupart des acheteurs rencontrent des difficultés avec les catalogues de pinces non pas parce que les données manquent, mais parce qu'elles sont denses et organisées d'une manière qui suppose que vous connaissez déjà l'arbre généalogique. La page catalogue d'une pince ER32 peut lister une douzaine de chiffres, et seulement trois d'entre eux comptent pour votre application. Ce guide parcourt l'ordre de lecture qu'utilisent les ingénieurs procédés expérimentés, puis couvre les pièges qui causent des pièces rebutées et des dommages de broche.
Quelles sont les principales séries de pinces, et laquelle vous faut-il ?
La première décision est toujours l'interface. Votre machine-outil, mandrin ou porte-outil dicte la série avant toute autre spécification. Vous ne pouvez pas substituer une pince ER à une pince 5C, et une pince de tour automatique ne se montera pas sur un mandrin de fraisage.
| Série | Utilisation typique | Codes de taille courants | Style de serrage |
|---|---|---|---|
| ER | Fraisage, perçage, maintien d'outil | ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 | Double angle, entraîné par écrou |
| 5C | Travail au tour, montages | 5C (taille de corps unique) | Tirant ou levier, pas de 1 mm |
| R8 | Fraiseuses manuelles, type Bridgeport | R8 (taille de corps unique) | Tirant, claveté |
| TG | Fraisage lourd, serrage élevé | TG100, TG150 | Entraîné par écrou, angle unique |
| DA | Fraisage léger, perçage | DA100, DA180, DA200 | Double angle, entraîné par écrou |
| Tour automatique | Tours à poupée mobile et à cames | Type 15, type 25, type 36/46 | Tirant ou poussée par ressort |
Le code de taille dans une série ER n'est pas une taille d'alésage — c'est une taille de corps. ER11, ER16, ER20, ER25, ER32, ER40 et ER50 décrivent des diamètres extérieurs et des capacités de serrage progressivement plus grands. Le corps d'une pince ER32 fait nominalement 32 mm de diamètre, et cette famille couvre des alésages d'environ 1 mm à 20 mm. Si vous devez maintenir un queue de 25 mm, vous passez à ER40 ou ER50, pas à une « ER32 plus grande ».
Pour le travail au tour, la famille 5C est une taille de corps unique avec une plage d'alésage très large, typiquement de 1/16 pouce à 1-1/16 pouce dans les catalogues impériaux et de 1 mm à 26 mm dans les versions métriques. Comme les pinces 5C sont généralement fournies par incréments de 0,5 mm ou 1 mm, le catalogue listera des dizaines de références qui ne diffèrent que par l'alésage.
Les pinces de tours automatiques suivent une logique encore différente. Les désignations type 15, type 25 et type 36/46 se réfèrent à la classe de capacité de pince de la machine plutôt qu'à un diamètre de corps, et le catalogue les séparera normalement par marque et modèle de machine. Pour le travail à poupée mobile, le canon de guidage est une ligne de catalogue distincte de la pince elle-même, et les deux doivent être commandés en paire assortie.
Comment lire les colonnes de taille et de dimensions ?
Une fois la série fixée, lisez le tableau de dimensions dans cet ordre : alésage (d), diamètre de corps (D), longueur hors tout (L), et plage de serrage. Les catalogues impriment généralement ces données dans une grille compacte, et la plage de serrage est la colonne que les acheteurs sautent.
| Paramètre | Ce qu'il vous indique | Pourquoi c'est important |
|---|---|---|
| Alésage d | Diamètre de serrage nominal | Sélectionne la référence |
| Corps D | Diamètre extérieur, par ex. 32 mm pour ER32 | Doit correspondre à l'alésage du porte-outil |
| Longueur L | Longueur hors tout de la pince | Dégagement et engagement de l'écrou |
| Plage de serrage | Fenêtre de serrage réelle, par ex. 9,5–10,0 mm | Évite le sous/sur-serrage |
| TIR | Concentricité à une longueur de référence spécifiée | Détermine la précision atteignable de la pièce |
| Compression | Course axiale sous force de serrage | Affecte la force de serrage et le retour élastique |
Une pince est un ressort. Son alésage est rectifié légèrement plus grand que le nominal pour que les segments puissent se comprimer sur la pièce ou la queue d'outil. C'est pourquoi une pince ER32 étiquetée 10 mm accepte typiquement 9,5 mm à 10,0 mm, et pourquoi forcer une queue de 10,5 mm dedans détruit la plage élastique. Une fois qu'une pince a été sur-comprimée, elle ne revient pas à son alésage d'origine, et la concentricité se dégrade de façon permanente.
La même logique s'applique au sous-serrage. Si vous maintenez une queue de 9,0 mm dans une pince de 10 mm, les segments ne se ferment que partiellement, le contact se concentre sur une bande étroite, et la force de serrage chute fortement. L'approche correcte est de descendre à la taille d'alésage suivante plutôt que d'étirer la plage.
Pour les pinces 5C et R8, la plage de serrage est beaucoup plus étroite — souvent seulement 0,05 mm à 0,1 mm de compression utilisable — parce qu'elles sont tirées dans un siège conique plutôt que comprimées par un écrou. C'est pourquoi les catalogues 5C sont organisés en incréments d'alésage serrés et pourquoi acheter une taille « à peu près » fonctionne rarement.
Que signifient les différents types d'alésages ?
La géométrie de l'alésage est la deuxième source la plus courante d'erreurs de commande. Un alésage rond est la configuration par défaut, mais les catalogues listent aussi des variantes hexagonales, carrées, triangulaires et à rainure de clavette, chacune rectifiée pour un profil de pièce spécifique.
Alésage rond
La configuration standard pour maintenir des barres rondes, des queues de forets, des queues de fraises et des goupilles. Rectifié à un diamètre nominal avec une plage de serrage définie. C'est ce que la plupart des acheteurs entendent par « pince ».
Alésage hexagonal et carré
Rectifié pour accepter directement des barres hexagonales ou carrées, afin que la pince serre sur les plats plutôt que sur les coins. Les pinces à alésage hexagonal sont courantes dans le travail à poupée mobile et sur tours automatiques où la barre hexagonale avance à travers le canon de guidage. Les pinces à alésage carré sont utilisées pour les barres carrées, les tarauds et les montages spéciaux. Les deux sont généralement fabriquées sur commande dans des tailles sur plats spécifiques.
Alésage triangulaire et rainure de clavette
Les pinces à alésage triangulaire maintiennent des barres triangulaires ou des profils de fixation spécifiques. Les pinces à rainure de clavette comportent une rainure de clavette interne ou externe qui s'engage sur une goupille du porte-outil, empêchant la rotation — utilisées lorsque la pièce doit être indexée ou lorsqu'un transfert de couple est nécessaire.
Variantes prolongées, miroir poli et trempées
Certains catalogues listent des pinces prolongées pour atteindre des caractéristiques en retrait, des pinces miroir poli pour réduire le frottement et améliorer l'évacuation des copeaux, et des pinces trempées (durcies) pour une durée de vie prolongée en production à grande volume. Ce sont des variantes de procédé de la même géométrie de base, pas des séries distinctes.
Si votre application implique un profil non rond et que vous n'êtes pas sûr que la pince ou le canon doive porter le profil, les règles de compatibilité dans compatibilité des pinces et canons valent la peine d'être lues avant de passer commande.
Comment fonctionnent les grades de précision et les valeurs TIR ?
Le grade de précision est l'endroit où les catalogues diffèrent le plus entre fournisseurs, et où l'écart de prix provient généralement. Un grade est une promesse sur la concentricité, mesurée à une distance définie de la face de la pince, sous une condition de serrage définie.
| Grade (typique) | TIR à la face | TIR à 2×D | Application typique |
|---|---|---|---|
| Standard / économique | 0,015 mm | 0,030 mm | Perçage général, fraisage d'ébauche |
| Précision | 0,010 mm | 0,020 mm | Fraisage de production, travail au tour |
| Haute précision | 0,005 mm | 0,010 mm | Finition, pièces à tolérance serrée |
| Ultra précision | 0,003 mm ou mieux | 0,006 mm | Rectification, contrôle, optique |
Trois mises en garde s'appliquent. Premièrement, la distance de mesure compte : une affirmation de 0,005 mm à la face de la pince peut devenir 0,020 mm à 3×D, ce qui correspond à l'endroit où se trouve réellement votre arête de coupe. Deuxièmement, le TIR n'a de sens qu'avec une barre d'essai spécifiée et un écrou spécifié — passer à un écrou de grade inférieur peut ajouter plus de concentricité que l'amélioration de la pince n'en a retiré. Troisièmement, les affirmations de grade ne sont vérifiables qu'avec un équipement d'inspection, alors demandez la méthode de mesure. La comparaison des grades de précision couvre comment les grades sont testés et ce qu'il faut demander sur un certificat.
Pour la plupart des travaux de production, le grade de précision à 0,010 mm est le plancher pratique, et la haute précision à 0,005 mm est ce que vous spécifiez lorsque la tolérance de la pièce est inférieure à ±0,02 mm. L'ultra précision est réservée à la rectification et à la métrologie.
Que faut-il vérifier d'autre avant de commander ?
Compatibilité de l'écrou et du porte-outil
L'écrou de pince n'est pas un produit banal. Les écrous diffèrent par le filetage, le type de roulement, l'angle de cône et la force de serrage, et un écrou inadapté modifiera à la fois le serrage et la concentricité. Si votre catalogue liste les pinces et les écrous sur des pages séparées, confirmez l'appariement. Le guide des types d'écrous de pinces explique les différences entre les écrous standard, à roulement et étanches.
Matériau et dureté
Les catalogues peuvent spécifier de l'acier à ressort trempé à cœur, de l'acier allié cémenté, ou des plages de dureté spécifiques en HRC. Une dureté plus élevée prolonge la durée de vie mais réduit la plage élastique, ce qui compte si vous serrez près de la limite de la plage d'alésage. Pour le travail à poupée mobile à grand volume, les pinces trempées sont généralement le meilleur choix économique malgré le prix unitaire plus élevé.
Concentricité versus parallélisme
Une pince peut être concentrique à la face et pourtant maintenir la pièce en angle. Les catalogues impriment rarement le parallélisme, mais cela compte pour les pièces longues et pour les composants à paroi mince où la déformation au serrage est un risque. Si vous usinez des pièces à paroi mince, les conseils dans maintien par pince pour pièces à paroi mince sont directement pertinents.
Quantité, délai et MOQ
Les tailles ER et 5C standard sont généralement en stock. Les pinces de tours automatiques, les alésages non ronds et les variantes prolongées sont généralement fabriqués sur commande. Demandez le délai séparément pour les lignes standard et sur mesure, et confirmez si le MOQ s'applique par taille ou par commande.
Comment BQUQ gère-t-il l'approvisionnement en pinces ?

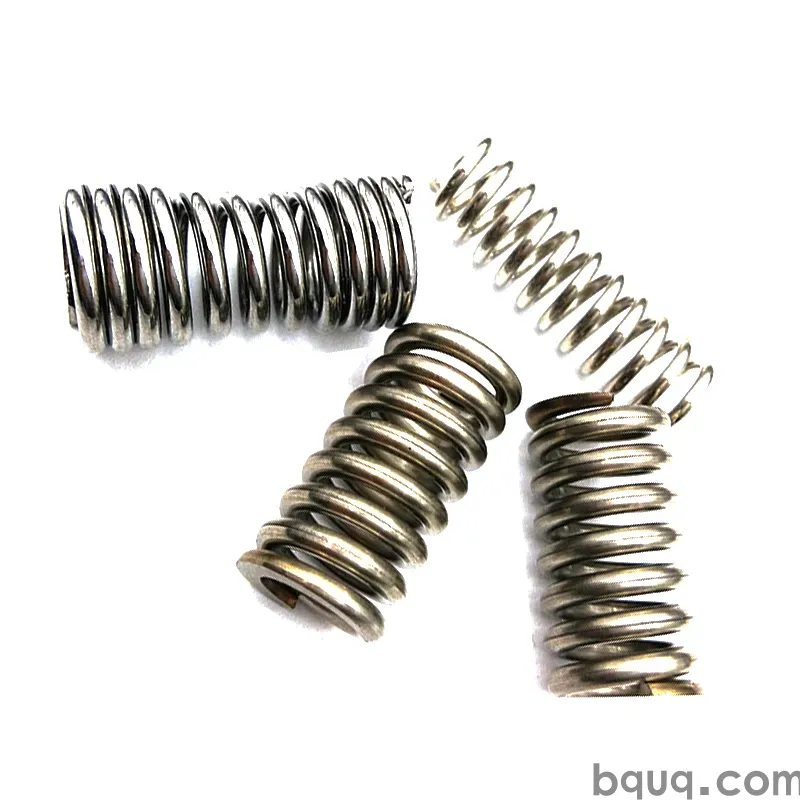

BQUQ exploite quatre lignes de production dans une seule usine à Dongguan couvrant l'usinage CNC à ±0,005 mm, l'emboutissage des métaux, les ressorts sur mesure et la production de dissipateurs thermiques, sous ISO9001. Le travail des pinces et mandrins est produit sur le même site que l'outillage qui les maintient, ce qui raccourcit la boucle entre une révision de dessin et une pièce livrée.
Pour les acheteurs, les points pratiques sont :
- Pinces standard et sur mesure chiffrées en 12 heures ouvrées
- MOQ flexible, y compris les commandes de tailles mélangées
- Alésages ronds, hexagonaux, carrés, triangulaires et à rainure de clavette
- Séries ER, 5C, R8, TG, DA et tours automatiques type 15/25/36-46
- Rapports d'inspection avec TIR mesuré sur demande
Si vous spécifiez une pince pour un nouveau procédé, envoyez le dessin du porte-outil, le diamètre de la pièce et le TIR requis. Cela suffit pour sélectionner la série, l'alésage et le grade sans allers-retours.
Questions fréquentes
Q : Quelle est la différence entre un code de taille de pince ER et une taille d'alésage ?
R : Le code de taille ER décrit le corps de la pince, pas le trou. ER11, ER16, ER20, ER25, ER32, ER40 et ER50 se réfèrent à des diamètres extérieurs et des capacités de serrage progressivement plus grands. Dans chaque taille de corps, le catalogue liste de nombreuses options d'alésage — une famille ER32 couvre environ 1 mm à 20 mm. Lisez toujours la colonne d'alésage séparément du nom de la série.
Q : Une pince peut-elle maintenir une plage de diamètres de pièce ?
R : Uniquement dans sa plage de serrage déclarée, qui est typiquement de 0,5 mm pour les pinces ER et beaucoup plus étroite pour les 5C et R8. Dépasser la plage dans un sens ou dans l'autre concentre le contact, réduit la force de serrage et déforme la pince de façon permanente. Pour un travail précis, sélectionnez la taille d'alésage qui place votre pièce près du milieu de sa plage.
Q : Comment choisir entre les grades de pinces standard et haute précision ?
R : Faites correspondre le grade à la tolérance de votre pièce. Le grade standard à environ 0,015 mm TIR convient au perçage et au fraisage d'ébauche. Le grade de précision à 0,010 mm convient à la production générale. La haute précision à 0,005 mm est appropriée lorsque les tolérances des pièces sont inférieures à ±0,02 mm. Rappelez-vous que la concentricité augmente avec la distance depuis la face de la pince, alors vérifiez la spécification à votre longueur de référence réelle.
Q : Les pinces à alésage hexagonal et carré coûtent-elles plus cher que les alésages ronds ?
R : Oui, généralement. Les alésages ronds sont produits en volume et souvent en stock, tandis que les alésages hexagonaux, carrés, triangulaires et à rainure de clavette sont généralement fabriqués sur commande car le profil doit être rectifié à votre dimension sur plats spécifique. Attendez-vous à des délais plus longs et un prix unitaire plus élevé, bien que le MOQ puisse souvent rester flexible pour des commandes mixtes.
Q : Quelles informations dois-je envoyer pour un devis de pince ?
R : Envoyez le dessin du porte-outil ou du mandrin, le diamètre et le profil de la pièce ou de la queue d'outil, le TIR requis et la distance de mesure, le modèle de machine, et votre quantité annuelle. Pour les applications de tours automatiques et à poupée mobile, incluez également la spécification du canon de guidage. Avec ces détails, BQUQ peut confirmer la série, l'alésage, le grade et le délai en 12 heures ouvrées.
