Gestion thermique des dispositifs médicaux : silencieuse et sûre
Réponse courte : Concevez la gestion thermique des dispositifs médicaux autour d'une convection passive ou forcée à basse vitesse, maintenez les températures de surface en dessous des limites de sécurité au toucher, et spécifiez des matériaux nettoyables et non particulaires. Un boîtier de diagnostic typique dissipant 15-40 W peut être maintenu dans une élévation de 15-20 °C à l'aide d'un dissipateur thermique en aluminium extrudé avec des ailettes de 2-3 mm et un pas de 8-12 mm, collé avec une interface thermique validée. Lorsqu'un ventilateur est inévitable, choisissez une soufflante à faible bruit et ajoutez une filtration. BQUQ usine et extrude ces dissipateurs dans une seule usine ISO9001 à Dongguan à ±0,005 mm là où la planéité importe, devis en 12 heures ouvrées, et prend en charge des MOQ flexibles pour les builds pilotes.
Pourquoi la gestion thermique est-elle différente pour les dispositifs médicaux ?
Un dissipateur thermique dans une baie de serveurs peut être bruyant, poussiéreux et inesthétique. Un dissipateur thermique dans un moniteur de patient, une pompe à perfusion, une console d'échographie ou un analyseur de point de service ne peut pas l'être. L'électronique médicale hérite d'un ensemble de contraintes que le refroidissement industriel ou grand public ordinaire n'a pas :
- Limites acoustiques. Les cliniques, les services de néonatologie et les laboratoires du sommeil ont des objectifs de bruit de fond. Un ventilateur acceptable dans un PC de bureau ne l'est pas au chevet d'un patient à 02h00.
- Sécurité au toucher. Les surfaces de boîtier accessibles aux patients ou aux cliniciens doivent rester en dessous des seuils de brûlure. Les recommandations IEC 60601-1 considèrent généralement 48 °C comme limite pratique supérieure pour les surfaces métalliques touchées pendant des périodes prolongées, et plus basse pour les poignées et les sondes.
- Nettoyabilité. Les désinfectants, lingettes et sprays attaquent l'aluminium nu et les revêtements anodisés. Les ailettes qui retiennent les peluches deviennent un risque de bioburden.
- Fiabilité sans maintenance. Un dispositif peut fonctionner en continu pendant des années sans changement de filtre de ventilateur accessible à l'utilisateur.
- Sécurité électrique. Tout dissipateur conducteur près des parties appliquées doit respecter les limites de lignes de fuite, de distances d'isolement et de courant de fuite.
Aucune de ces règles n'interdit les dissipateurs thermiques. Elles changent simplement l'architecture de dissipateur appropriée. La réponse d'ingénierie est généralement : plus de surface, de meilleurs chemins de conduction et moins de mouvement d'air.
Quelle architecture de refroidissement choisir ?
Passez en revue les options par ordre croissant de bruit et de charge de maintenance. La plupart des dispositifs médicaux devraient se situer dans les deux premières lignes.
| Architecture | Charge thermique typique | Bruit | Maintenance | Meilleure adéquation |
|---|---|---|---|---|
| Boîtier scellé, conduction vers le boîtier | 5-15 W | Aucun | Aucune | Objets portables, sondes à main, petits capteurs |
| Dissipateur passif, convection naturelle | 10-50 W | Aucun | Essuyage occasionnel | Moniteurs de chevet, analyseurs, contrôleurs de pompe |
| Ventilateur basse vitesse + conduit filtré | 40-150 W | Faible, 20-30 dBA | Intervalle de service du filtre | Consoles d'imagerie, instruments de laboratoire plus grands |
| Caloduc / chambre à vapeur vers dissipateur distant | 30-120 W | Aucun à la source | Aucune | Cartouches scellées, boîtiers compacts |
| Boucle liquide ou microcanaux | 100 W+ | Bourdonnement de pompe | Service du liquide de refroidissement | Imagerie haut de gamme, systèmes laser |
Le passage du passif à la convection forcée est la décision qui définit la signature sonore du produit. Avant d'ajouter un ventilateur, vérifiez si vous pouvez évacuer la chaleur par la géométrie : ailettes plus hautes, pas d'ailette plus large, plaque de base plus grande ou chemin de conduction vers la paroi du boîtier.
Règles de conception passive qui comptent vraiment
L'espacement des ailettes en convection naturelle n'est pas le même qu'en convection forcée. Des écarts plus larges réduisent l'interférence de la couche limite et permettent à l'air d'accélérer dans le canal. Recommandations typiques pour les boîtiers médicaux en air calme :
| Paramètre | Passif (convection naturelle) | Forcé (ventilateur basse vitesse) |
|---|---|---|
| Pas d'ailette | 8-12 mm | 3-6 mm |
| Épaisseur d'ailette | 1,5-3 mm | 0,8-1,5 mm |
| Hauteur d'ailette | 20-50 mm | 10-30 mm |
| Orientation | Verticale, ouvert en haut et en bas | Quelconque, canalisée |
| Finition de surface | Anodisation noire mate ou conversion chimique | Anodisation noire |
L'anodisation noire ajoute environ 5-10 % de bénéfice radiatif aux températures typiques de boîtier — modeste, mais gratuit une fois que le revêtement est de toute façon requis pour la résistance à la corrosion. L'espacement des ailettes pour la convection naturelle est traité plus en profondeur dans notre article dédié.
Comment rendre un dissipateur médical silencieux ?
Le silence est une propriété du système, pas d'un composant. Quatre leviers, par ordre d'efficacité :
1. Éliminez le ventilateur. Chaque décibel supprimé à la source est un décibel que vous n'aurez jamais à absorber. Une charge de 40 W qui peut être déplacée passivement est un dispositif sans spécification acoustique du tout.
2. Ralentissez l'air. Si un ventilateur est nécessaire, un ventilateur de 120 mm à 800 tr/min déplace à peu près le même air qu'un ventilateur de 60 mm à 3 000 tr/min avec une fraction du bruit. Plus grand, plus lent, moins de pales.
3. Brisez le chemin structurel. Les vibrations du ventilateur transmises à un panneau de boîtier mince rayonnent bien plus de bruit que le ventilateur lui-même. Les passe-fils en caoutchouc, les supports en silicone et les panneaux à masse ajoutée aident.
4. Évitez le bruit tonal. Les tonalités à fréquence de passage de pale sont plus gênantes qu'un souffle large bande au même dBA. Choisissez des nombres de pales et des régimes qui ne tombent pas sur une résonance.
Pour les dispositifs avec ventilateur, spécifiez l'objectif acoustique dans le document d'exigences — par exemple « ≤ 28 dBA à 1 m dans une pièce calme, dispositif en régime stable » — et mesurez-le sur le premier prototype. Les problèmes acoustiques découverts après l'outillage sont coûteux.
Quels matériaux et finitions sont sûrs pour un usage médical ?
La sélection des matériaux est le point où la conception thermique rencontre la biocompatibilité et la chimie de nettoyage.
| Matériau | Conductivité thermique (W/m·K, typique) | Notes pour usage médical |
|---|---|---|
| Aluminium extrudé 6063 | ~200 | Meilleur rapport coût/performance pour dissipateurs passifs ; nécessite un revêtement |
| Aluminium 6061, usiné CNC | ~167 | Tolérances serrées, bon pour plaques de base et interfaces |
| Cuivre C11000 | ~390 | Meilleure conduction ; plus lourd, coût plus élevé, nécessite un placage |
| Base en cuivre avec ailettes en aluminium | Hybride | Diffuseur en cuivre au niveau de la puce, ailettes en aluminium pour la surface |
| Aluminium moulé sous pression | ~96-120 | Formes complexes, conductivité plus faible, contrôle de la porosité nécessaire |
L'aluminium nu est un mauvais choix pour une surface essuyée. L'anodisation offre une surface dure, nettoyable et non particulaire et améliore l'émissivité. Lorsque le dissipateur est à l'intérieur d'un boîtier scellé et jamais touché, un revêtement de conversion sans chromate est souvent suffisant et moins cher.
Le cuivre est la bonne réponse lorsque le goulot d'étranglement est la diffusion, pas la convection — par exemple un petit point chaud sur un pilote laser ou un amplificateur RF. Les dissipateurs en cuivre sont plus lourds et doivent être nickelés s'ils sont exposés à un désinfectant. Un diffuseur en cuivre collé à un empilement d'ailettes en aluminium offre la plupart des avantages à masse réduite.
Interface, montage et propreté
L'interface thermique entre le dispositif et le dissipateur est l'endroit où la plupart des performances réelles sont perdues.
- Les matériaux de remplissage et les pads sont préférés dans les dispositifs médicaux car ils sont secs, non migratoires et retouchables. La graisse est salissante et peut s'infiltrer dans des zones non prévues.
- Les ailettes collées doivent utiliser un adhésif validé si le dissipateur se trouve dans un boîtier nettoyable. La sélection de l'interface thermique détaille les compromis entre pads, matériaux de remplissage et matériaux à changement de phase.
- La planéité compte. Une plaque de base usinée à une planéité de ±0,005 mm sur l'empreinte de la puce peut réduire considérablement la résistance d'interface par rapport à une surface brute d'extrusion. C'est exactement le type de caractéristique que nous produisons sur les dissipateurs thermiques usinés CNC.
- Pas de fixations desserrées. Les vis imperdables, les inserts pressés ou les goujons collés empêchent les petites pièces de s'échapper dans un dispositif auquel un patient peut être connecté.
Lignes de fuite, distances d'isolement et parties appliquées
Si le dissipateur thermique est électriquement connecté à un nœud de commutation — courant dans les alimentations et les étages RF — il est un conducteur actif du point de vue de la conformité. Les options sont : isoler le dissipateur avec un pad isolant et des entretoises en plastique, ou le lier à la terre de protection avec une impédance définie. Dans les deux cas, documentez les distances de lignes de fuite et d'isolement et vérifiez-les sur le premier article. C'est un point de revue de conception, pas un détail de fabrication.
Où la tolérance de fabrication affecte-t-elle la sécurité ?
Deux endroits, principalement : la planéité à l'interface et la cohérence de la géométrie des ailettes.
Une plaque de base déformée crée un entrefer qu'aucun pad thermique ne peut compenser entièrement. Cet écart augmente la température de jonction, ce qui raccourcit la durée de vie des condensateurs et des semi-conducteurs, ce qui dans un dispositif médical est un problème de fiabilité et de sécurité plutôt qu'un problème de performance. Spécifier une face d'interface usinée — plutôt que de compter sur du stock extrudé — est la solution standard.
La variation d'ailette à ailette affecte la distribution du flux d'air dans les conceptions à convection forcée et peut créer des points chauds. Les matrices d'extrusion s'usent ; un fournisseur qui vérifie le pas d'ailette sur le stock entrant détecte cela tôt. Nos dissipateurs thermiques extrudés sont produits avec des contrôles dimensionnels en cours de processus, et les prototypes peuvent être usinés avant que l'outillage ne soit engagé — voir prototypage de dissipateurs thermiques sur mesure.
Comment BQUQ soutient les projets thermiques médicaux
BQUQ est une usine source de fabrication de précision ISO9001 à Dongguan, en Chine, exploitant quatre lignes de production dans une seule installation : usinage CNC, emboutissage des métaux, ressorts sur mesure et production de dissipateurs thermiques. Pour les travaux thermiques de dispositifs médicaux, cela signifie :

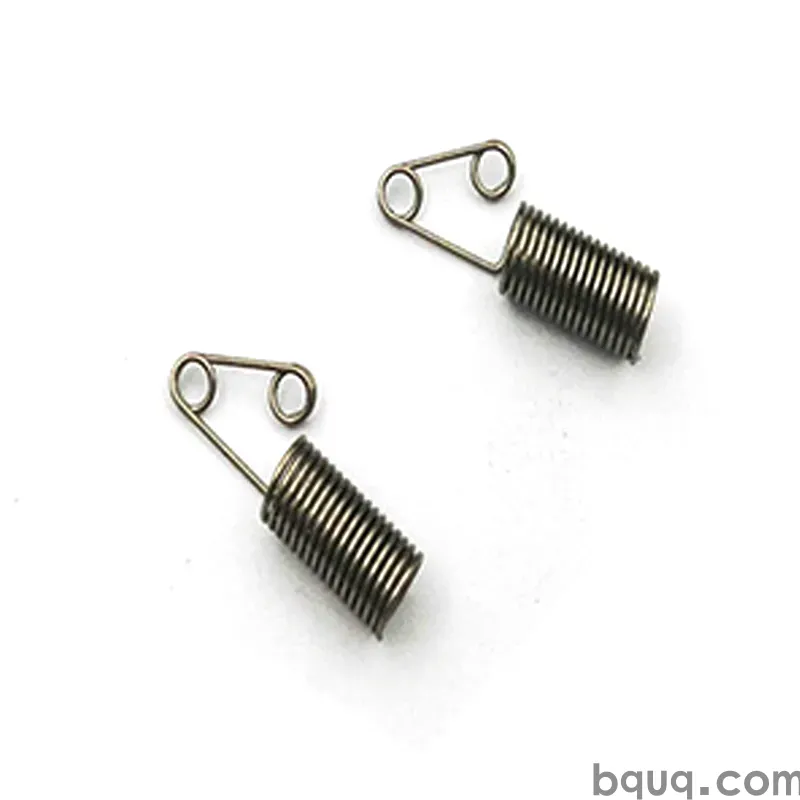

- Un seul fournisseur pour tout l'empilement thermique — dissipateur extrudé ou usiné, supports emboutis, clips à ressort et matériel de montage.
- Capacité CNC à ±0,005 mm sur les plaques de base, les faces d'interface et les caractéristiques de montage.
- MOQ flexible afin que les quantités pilotes et de build clinique soient viables avant de vous engager sur l'outillage de volume.
- 12 heures ouvrées pour un devis sur un dessin défini ou un modèle 3D, afin que les itérations thermiques ne soient pas bloquées par les achats.
- Documentation de processus traçable adaptée à votre dossier d'historique de conception.
Nous ne détenons pas nous-mêmes de certifications de dispositifs médicaux et nous ne les revendiquons pas. Nous fabriquons selon votre dessin et vos spécifications ; votre système qualité est responsable de la conformité au niveau du dispositif. Ce que nous fournissons, ce sont des preuves dimensionnelles, des certificats de matériaux et une cohérence de processus.
Questions fréquentes
Q : Un dispositif médical peut-il être entièrement refroidi sans ventilateur ?
R : Oui, pour de nombreux dispositifs. Un moniteur de chevet ou un analyseur typique dissipant 15-40 W peut fonctionner passivement avec un dissipateur extrudé bien conçu dans un boîtier avec des évents ouverts en haut et en bas. La limite dépend de la température ambiante, du volume du boîtier et de la température de surface admissible. Au-dessus d'environ 50 W dans un boîtier scellé et non ventilé, le refroidissement passif devient généralement impraticable et vous devriez envisager un caloduc vers un dissipateur distant ou un ventilateur basse vitesse.
Q : Quelle température de surface est considérée comme sûre au toucher ?
R : Les recommandations IEC 60601-1 considèrent généralement environ 48 °C comme plafond pratique pour les surfaces métalliques touchées pendant des périodes prolongées, avec des limites plus basses pour les poignées, les sondes et les surfaces en contact avec les patients. Concevez votre budget thermique de sorte que l'ambiance la plus défavorable plus l'élévation calculée reste en dessous. Vérifiez par mesure sur le premier prototype à charge maximale et ambiance nominale maximale, pas dans des conditions de banc.
Q : Le cuivre est-il meilleur que l'aluminium pour les dissipateurs médicaux ?
R : Le cuivre conduit environ deux fois mieux que l'aluminium, donc il gagne lorsque le goulot d'étranglement est la diffusion de la chaleur à partir d'un petit point chaud. L'aluminium gagne sur le coût, le poids et la facilité d'anodisation pour les surfaces nettoyables. De nombreuses conceptions médicales utilisent un diffuseur en cuivre collé à des ailettes en aluminium — cuivre là où la chaleur est concentrée, aluminium là où la surface est nécessaire. Les pièces en cuivre nécessitent généralement un placage au nickel si elles sont exposées à des désinfectants.
Q : Comment spécifier un dissipateur thermique pour un boîtier nettoyable ?
R : Spécifiez une surface anodisée dure ou revêtue par conversion, pas d'aluminium nu exposé, pas de fixations desserrées, et des écarts d'ailettes suffisamment larges pour essuyer ou pulvériser. Évitez les empilements d'ailettes denses qui retiennent les peluches. Si le dissipateur est à l'intérieur d'un sous-boîtier scellé, les exigences de propreté se relâchent considérablement. Incluez les agents de nettoyage que votre dispositif rencontrera dans le document d'exigences afin que le revêtement puisse être validé contre eux.
Q : Quelles informations vous faut-il pour devis un dissipateur médical ?
R : Envoyez un modèle 3D ou un dessin 2D avec la planéité d'interface et les dimensions d'ailettes indiquées, le matériau et la finition, la charge thermique attendue et l'ambiance, ainsi que la quantité annuelle plus la quantité pilote. Avec cela, nous retournons un devis en 12 heures ouvrées. Si la conception est encore ouverte, indiquez-nous les contraintes et nous proposerons deux ou trois architectures fabricables avec un coût indicatif et un délai.
