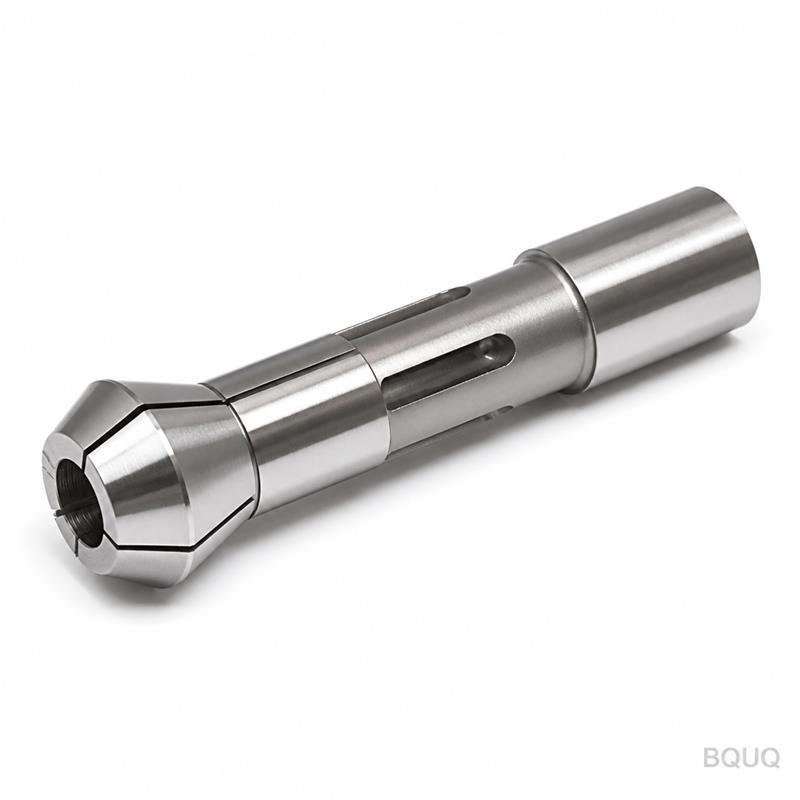

Pince de serrage triangulaire de type 36 pour tour automatique, usinée CNC sur mesure
IntroductionNous usinons cette pince de serrage triangulaire de type 36 selon votre plan exact. Pas à partir de stock. Pas à partir d'un catalogue. Nous coupons, traitons thermiquement, rectifions et
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Nous usinons cette pince de serrage triangulaire de type 36 selon votre plan exact. Pas à partir de stock. Pas à partir d'un catalogue. Nous coupons, traitons thermiquement, rectifions et vérifions chaque unité avant expédition. Vous obtenez une pince qui maintient votre pièce avec précision, un faux-rond inférieur à 0,005 mm et une répétabilité constante sur l'ensemble du lot.
En bref : Tolérance ±0,005 mm sur l'alésage et la conicité, état de surface Ra 0,4, délai de livraison de 7 à 12 jours ouvrés, sans MOQ, certificats matière inclus. Il s'agit d'un mandrin-pince CNC sur mesure, fabriqué en Chine, conçu pour la production sur tours à poupée mobile et tours automatiques.
Spécifications
Paramètre
Valeur
Options de matériaux
Acier à ressort 65Mn, 60Si2MnA, 9SiCr, ou selon votre plan
Dureté
HRC 45–52 (revenu ressort), HRC 58–62 (option résistante à l'usure)
Forme d'alésage
Triangulaire (3 points), cône type 36 selon DIN 6343 ou votre spécification
Tolérance
±0,005 mm sur l'alésage, ±0,01 mm sur le cône extérieur
État de surface
Ra 0,4 sur l'alésage et le cône, Ra 1,6 ailleurs
Faux-rond (TIR)
≤0,005 mm au nez, ≤0,01 mm à 50 mm du nez
Procédé
Tournage CNC, traitement thermique, rectification centerless, électroérosion à fil pour fentes
Contrôle
Vérification dimensionnelle à 100 %, test de dureté par lot, rapport de faux-rond
Taille de lot
De 1 pièce à 10 000 pièces, sans MOQ
Délai de livraison
7 jours ouvrés pour les prototypes, 12 jours ouvrés pour la production
Emballage
Huile antirouille, logement en mousse individuel, carton d'exportation
Trois raisons pour lesquelles les acheteurs nous envoient leurs plans
1. Qualité traçable par lot. Chaque lot reçoit un numéro de coulée unique. Nous enregistrons la réception de la matière, le journal du four de traitement thermique et les cotes de rectification finale. Si un problème apparaît sur votre ligne, nous le traçons jusqu'à la coulée et l'étape de processus exactes. Aucune supposition.
2. Rapport d'inspection par lot. Vous n'avez pas à le demander. Chaque expédition comprend un rapport dimensionnel, un certificat de dureté et une mesure de faux-rond pour les unités échantillonnées. Pour les commandes critiques, nous ajoutons un rapport CMM complet. Notre équipe de contrôle qualité valide avant que les pièces ne quittent l'usine.
3. Une seule usine pour le CNC + l'emboutissage + les ressorts + les dissipateurs thermiques. Votre mandrin-pince n'est pas isolé. Si votre assemblage nécessite un ressort, un élément de retenue embouti ou un dissipateur thermique pour l'entraînement de broche, nous les fabriquons sous le même toit. Un seul bon de commande, un seul système qualité, une seule date d'expédition. Moins de fournisseurs, moins de retards, moins d'excuses.
Où ces pièces sont utilisées
La pince triangulaire de type 36 est standard sur les tours automatiques et les machines à poupée mobile qui alimentent des barres rondes, hexagonales ou carrées. L'alésage triangulaire se referme uniformément sur trois points, ce qui permet de saisir les barres hexagonales et carrées sans marquer les angles. Applications typiques :
Tours CNC à poupée mobile pour vis médicales, implants dentaires et goupilles d'horlogerie.
Tours automatiques multibroches pour raccords en laiton, noyaux de vannes et bornes électriques.
Opérations secondaires sur pièces pré-usinées nécessitant une prise souple et répétable.
Tournage à grande vitesse d'aciers de décolletage et d'aluminium où le contrôle du faux-rond est critique.
Si votre plan spécifie une forme d'alésage spéciale, un angle de cône différent ou un nez plus long, nous ajustons l'outillage. Nous avons usiné des pinces pour des barres de 0,8 mm et pour des barres hexagonales de 32 mm la même semaine.
Questions fréquentes des acheteurs avant de commander
Q : Quel est votre MOQ ?
R : Aucun MOQ. Nous fabriquons une pièce pour un prototype ou dix mille pour la production. Le prix unitaire diminue avec la quantité, mais le niveau de qualité reste le même.
Q : Comment contrôlez-vous la tolérance et le faux-rond ?
R : Nous rectifions l'alésage et le cône sur une rectifieuse centerless CNC après le traitement thermique. Chaque pince est vérifiée avec une broche de calibrage étalonnée et un comparateur à cadran sur un arbre de test. Le faux-rond est ≤0,005 mm au nez. Nous envoyons le rapport avec l'expédition.
Q : Quel est votre délai de livraison ?
R : Les prototypes sont expédiés en 7 jours ouvrés. Les séries de production de 100 à 500 pièces sont expédiées en 12 jours ouvrés. Les commandes plus importantes sont planifiées par accord, mais nous conservons une marge pour les demandes urgentes.
Q : Fournissez-vous des certificats matière ?
R : Oui. Chaque lot comprend un certificat d'usine pour la matière première et un rapport de dureté de notre four de traitement thermique. Si vous avez besoin d'un dossier de traçabilité complet, nous l'ajoutons sans frais supplémentaires.
Envoyez votre plan
Envoyez votre fichier PDF ou STEP par e-mail à sc@bquq.com. Indiquez le matériau, la dureté et la quantité si vous les connaissez. Si ce n'est pas le cas, nous recommanderons une nuance en fonction de votre barre et de votre vitesse de broche.
Vous recevez un devis ferme sous 12 heures. Pas une estimation approximative. Un prix fixe avec tolérance, délai de livraison et conditions d'expédition.
Pour les demandes urgentes, contactez-nous sur WhatsApp : +86 13713157787.
La fabrication de précision est notre unique activité. Nous exploitons des lignes CNC, des presses d'emboutissage, des machines à enrouler les ressorts et des lignes de production de dissipateurs thermiques depuis 20 ans à Dongguan. Envoyez le plan. Nous fabriquerons la pince.
