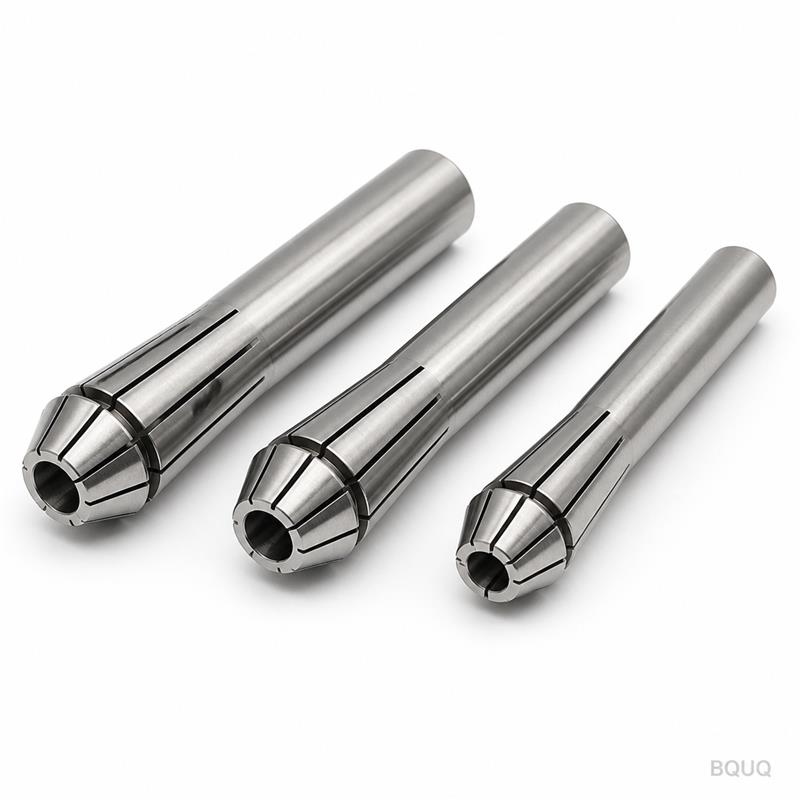

Il s'agit d'une pince de tour automatique type 52 usinée CNC, spécialement rectifiée pour la saisie de barres hexagonales. Elle maintient les pièces hexagonales avec une excentration garantie de 0,005 mm TIR et une dureté de 58 HRC, offrant un serrage répétable pour le tournage à haute vitesse. Nous expédions les tailles standard en 7 jours et les profils d'alésage personnalisés en 12 jours, directement depuis notre usine de Dongguan.
Les pinces rondes écrasent les barres hexagonales. Les six faces planes d'une barre hexagonale n'entrent pas en contact uniforme avec un alésage rond, ce qui entraîne un mauvais transfert de couple et un glissement de la barre lors des coupes intensives. Notre pince type 52 est découpée au fil puis rectifiée selon un véritable profil d'alésage hexagonal, épousant la géométrie de la barre face contre face. Cela garantit un contact linéaire à 100 % sur chaque face, éliminant les vibrations et réduisant le refoulement de la barre lors du perçage par à-coups.
Nous ne nous contentons pas d'usiner l'alésage et de considérer le travail terminé. La cavité hexagonale est d'abord découpée au fil avec une surépaisseur de 0,05 mm, puis durcie, puis rectifiée en finition sur une rectifieuse à mandrin avec une meule CBN. Après la rectification, nous montons chaque pince sur un arbre de test et mesurons l'excentration à trois positions : avant, milieu et arrière de l'alésage. Si une position dépasse 0,005 mm TIR, la pince est rejetée, pas retravaillée.
Nous usinons la pince type 52 à partir d'acier au chrome-molybdène AISI 4140, pré-durci à 28 HRC pour l'ébauche. Après la découpe du profil hexagonal, nous durcissons sous vide à 58-60 HRC puis effectuons un traitement cryogénique profond à -120°C. Ce cycle transforme l'austénite résiduelle, vous offrant un alésage qui conserve sa géométrie après 100 000 cycles, et pas seulement les 1 000 premiers. Pour les barres hexagonales en acier inoxydable ou en aluminium, nous proposons une version nitrurée avec une couche superficielle de 65 HRC.
Chaque pince que nous fabriquons comprend une dépouille interne de 0,02 mm sur toute la longueur de l'alésage. Cela signifie que le diamètre de serrage est légèrement plus grand à l'arrière qu'à l'avant. Lorsque vous introduisez une barre hexagonale, elle glisse librement sans racler les parois de l'alésage. Lorsque le tube de tirage ferme la pince, l'avant serre en premier, puis l'arrière, verrouillant la barre sans effet de coin. Sans dépouille interne, on observe du grippage et des barres coincées — nous n'expédions pas ce type de produit.
Chaque pince passe par trois contrôles. Premièrement, un scan CMM du profil d'alésage hexagonal par rapport à votre dessin ou à nos données standard de type 52. Deuxièmement, un test de dureté sur la surface de l'alésage à l'aide d'un pénétrateur Rockwell C — nous rejetons toute pièce en dessous de 57 HRC. Troisièmement, un test fonctionnel : nous serrons une véritable barre hexagonale de 20 mm dans la pince et mesurons l'excentration avec un comparateur à cadran de 0,001 mm tout en tournant à 300 tr/min. Vous recevez un rapport de contrôle qualité signé avec chaque commande.
Nous exploitons un atelier CNC de 20 machines, pas une ligne de production de masse. Une pince type 52 standard en 4140 avec alésage hexagonal est terminée en 7 jours ouvrables. Les tailles d'alésage personnalisées, les dimensions hexagonales non standard ou les revêtements spéciaux ajoutent 3 à 5 jours. Nous n'avons pas de MOQ. Commandez un prototype ou 500 pièces — le prix unitaire change, mais l'attention technique reste la même.
| Spécification | Valeur |
|---|---|
| Matériau (standard) | Acier au chrome-molybdène AISI 4140 |
| Matériau (option) | Acier inoxydable 17-4 PH, H13 nitruré |
| Dureté | 58-60 HRC (surface), 65 HRC (nitruré) |
| Profil d'alésage | Hexagonal, découpé au fil + rectifié |
| Tailles hexagonales disponibles | 4 mm à 32 mm sur plats |
| Excentration (TIR) | 0,005 mm |
| Finition de surface de l'alésage | Ra 0,4 µm |
| Dépouille interne | 0,02 mm sur toute la longueur de l'alésage |
| Délai (standard) | 7 jours ouvrables |
| MOQ | Sans MOQ, pièce unique acceptée |
Le type 52 fait référence au diamètre extérieur et à l'angle de cône de la pince, pas à la taille de la barre. Avant de commander, mesurez le cône de nez de votre broche et le pas de filetage du tube de tirage. Nous stockons trois angles de cône : 5°, 10° et 15°. Si vous nous envoyez le dessin de votre broche, nous adapterons le cône et le filetage exactement. Une erreur à ce niveau signifie que la pince ne se logera pas correctement et que vous obtiendrez du broutement à 4000 tr/min. Nous l'avons vu. Nous ne laisserons pas cela vous arriver.
Si votre production passe d'une barre hexagonale de 12 mm à 14 mm, n'achetez pas une nouvelle pince. Renvoyez l'ancienne et nous re-rectifions l'alésage à la nouvelle taille pour 40 % du prix d'une pince neuve. Comme le corps de la pince et le cône restent intacts, le délai est de deux jours. Ce service est disponible uniquement pour nos propres pinces BQUQ — nous ne pouvons pas re-rectifier les pièces de concurrents car nous ne connaissons pas leur historique de matériau.
Sans MOQ — nous acceptons les commandes de pièce unique pour le prototypage, et les remises sur volume commencent à partir de 20 pièces.
Oui, nous découpons toute taille hexagonale de 4 mm à 32 mm sur plats, ainsi que des dimensions métriques ou en pouces, sans supplément d'outillage pour la première commande personnalisée.
Nous rectifions l'alésage hexagonal sur une rectifieuse à mandrin et vérifions chaque pince avec un comparateur de 0,001 mm sur un arbre de test, en rejetant toute pièce qui dépasse 0,005 mm TIR.
Les cônes standard sont expédiés en 7 jours ; un angle de cône personnalisé ajoute 3 jours car nous usinons un nouveau gabarit de positionnement, soit un total de 10 jours ouvrables.
Envoyez-nous la taille de votre barre hexagonale, l'angle de cône de votre broche et la quantité. Nos ingénieurs vous répondront avec un prix ferme, un délai confirmé et une vérification DFM de votre profil d'alésage. Si votre dessin présente un conflit potentiel avec la dépouille interne ou la longueur de serrage, nous le signalerons avant que vous ne payiez.
Email : sc@bquq.com
WhatsApp : +86 13713157787
Avant de finaliser vos paramètres de coupe, consultez notre guide de sélection des outils de coupe CNC pour adapter votre nuance de plaquette au matériau de la barre hexagonale. Et si vous concevez une nouvelle interface de broche, notre guide des tolérances d'usinage CNC explique comment l'excentration de 0,005 mm TIR est obtenue et vérifiée en production.
Cette pince de tour automatique type 52 usinée CNC pour barre hexagonale est une fabrication de précision bien réalisée, fabriquée en Chine avec une politique sans MOQ. Nous usinons des pinces depuis 2004 et nous savons ce qu'une broche à 4000 tr/min fait à un alésage mal rectifié. Ne jouez pas votre production sur une importation bon marché. Obtenez un devis dès aujourd'hui.
