Ce que cette pince apporte réellement à votre broche de tour automatique Il s'agit d'une pince de serrage à alésage triangulaire de type 25 pour tour automatique, usinée CNC, conçue pour saisir des ba

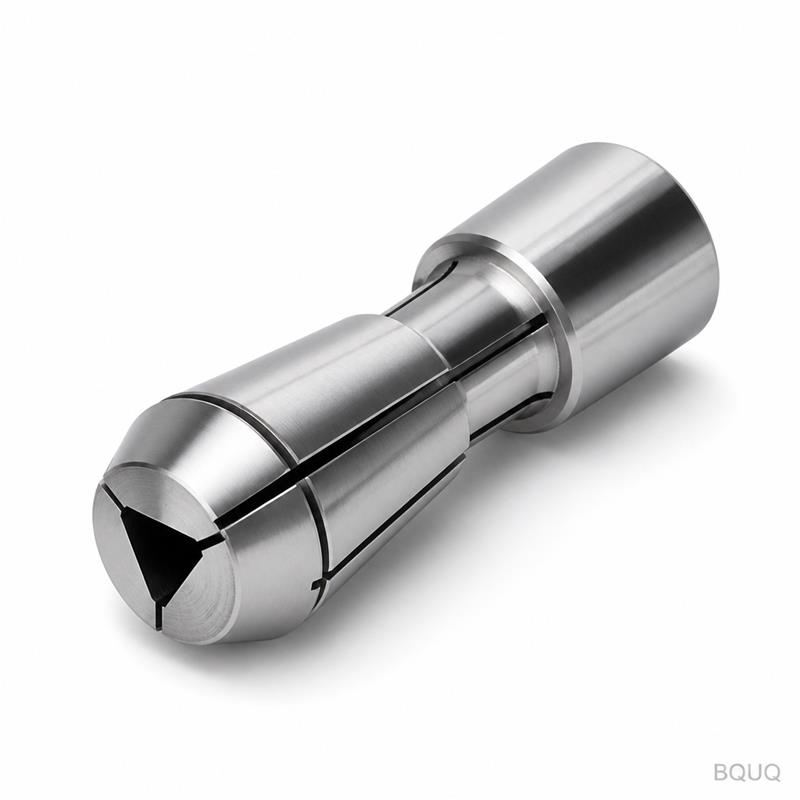

Il s'agit d'une pince de serrage à alésage triangulaire de type 25 pour tour automatique, usinée CNC, conçue pour saisir des barres triangulaires, carrées ou hexagonales sans marquer la surface. Vous bénéficiez d'un faux-rond garanti de 0,005 mm TIR (lecture totale indiquée) au nez, d'une dureté de 58 à 60 HRC sur la surface de préhension, et d'un état de surface de Ra 0,4 µm à l'intérieur de l'alésage. Le délai de livraison est de 7 jours ouvrés pour les tailles standard, et nous expédions depuis notre usine de Dongguan sans MOQ pour cette gamme de produits.
Chaque pince est usinée à partir d'une barre unique d'acier allié 20CrMnTi, et non découpée dans un tube, ce qui confère aux segments de ressort une épaisseur de paroi uniforme et une force de serrage prévisible. Il s'agit d'une fabrication de précision, réalisée en Chine, mais avec la même discipline de tolérance que celle attendue d'un atelier suisse—à une fraction du coût unitaire.
Les pinces rondes standard se déforment lorsque vous serrez une pièce triangulaire ou carrée—elles ne touchent qu'en quatre points, laissant la pièce desserrée et vibrante. L'alésage triangulaire de cette pince comporte trois lobes internes qui épousent les angles de votre barre, répartissant la force de serrage uniformément sur les faces planes.
Pour un tour automatique de type 25, cela signifie que vous pouvez alimenter des barres hexagonales jusqu'à 16 mm sur plats, des barres carrées jusqu'à 14 mm, et des barres triangulaires jusqu'à 18 mm. Les fentes de ressort sont découpées au fil CNC avec une largeur de coupe de 0,3 mm, de sorte que la pince s'ouvre et se ferme dans une plage de 0,5 mm sans perdre sa forme d'origine. Vous n'avez pas besoin de changer de pince pour différents profils de barres—il suffit de faire pivoter la barre pour l'aligner avec les lobes.
Nous usinons le corps de la pince en 20CrMnTi, un acier de cémentation qui offre un noyau résistant et une coque résistante à l'usure. Le processus d'usinage commence par le tournage du diamètre extérieur et du diamètre intérieur sur un tour CNC, suivi du fraisage des trois lobes triangulaires et de la découpe des fentes de ressort sur une machine d'électroérosion à fil.
Après l'usinage, nous cémenons la pince à une profondeur de couche de 0,8 à 1,2 mm, puis nous la trempons et la revenues pour obtenir une dureté de surface finale de 58 à 60 HRC. Le noyau reste à 32–36 HRC, de sorte que la pince fléchit comme un ressort mais ne se fissure pas après 100 000 cycles. Les fentes de ressort sont détensionnées dans un four sous vide pour éliminer toute contrainte résiduelle du processus d'électroérosion—c'est ce qui maintient le faux-rond sous 0,005 mm après des serrages répétés.
Le faux-rond n'est pas une question de chance ; c'est une question de fixation. Nous rectifions le diamètre extérieur de la pince sur un mandrin maître dont le faux-rond certifié est de 0,002 mm. La pince est ensuite montée sur ce mandrin et l'alésage triangulaire interne est rectifié à l'aide d'une meule de forme qui correspond exactement au profil du lobe.
Chaque pince est inspectée sur une machine à mesurer tridimensionnelle (MMT) CNC après la rectification. Nous mesurons le faux-rond à trois positions : la face avant, le point médian de l'alésage et le cône arrière. La limite acceptable est de 0,005 mm TIR, mais notre moyenne réelle est de 0,003 mm. Si vous avez besoin d'une tolérance plus stricte, nous pouvons rectifier à 0,003 mm garanti, mais cela ajoute 2 jours au délai de livraison et n'est nécessaire que pour les broches à grande vitesse au-dessus de 8 000 tr/min.
Vous n'avez pas à nous croire sur parole—nous envoyons un rapport d'inspection numérique avec chaque commande. Le rapport comprend les valeurs mesurées réelles pour les paramètres suivants : diamètre de l'alésage à trois profondeurs, écart du profil des lobes, largeur des fentes de ressort, lecture de dureté sur la surface cémentée et mesure du faux-rond effectuée sur la MMT.
Nous effectuons également un test fonctionnel sur un montage de tour automatique en conditions réelles avant l'emballage. La pince est serrée et desserrée 50 fois sur une barre hexagonale de 14 mm, et nous vérifions que la barre ne glisse pas sous un couple de 12 Nm. Toute pince qui échoue à ce test est mise au rebut, et non reprise. Le rapport d'inspection vous est envoyé par e-mail dans les 24 heures suivant la réussite du contrôle qualité final.
| Paramètre | Valeur |
|---|---|
| Type de pince | Type 25 (s'adapte à une broche de 25 mm) |
| Forme de l'alésage | Triangulaire (3 lobes) |
| Plage de serrage | Ouverture max. de 0,5 mm |
| Taille de pièce | Hexagonale jusqu'à 16 mm, carrée jusqu'à 14 mm, triangulaire jusqu'à 18 mm |
| Matériau | Acier allié 20CrMnTi |
| Dureté (surface) | 58–60 HRC |
| Dureté (noyau) | 32–36 HRC |
| Profondeur de couche | 0,8–1,2 mm |
| Faux-rond (TIR) | 0,005 mm garanti, 0,003 mm en moyenne |
| État de surface (alésage) | Ra 0,4 µm |
| État de surface (diamètre extérieur) | Ra 0,8 µm |
| Délai de livraison | 7 jours ouvrés (standard), 10 jours (personnalisé) |
| MOQ | Sans MOQ (pièce unique acceptée) |
| Rapport d'inspection | Inclus avec chaque commande |
Si votre barre n'est pas un triangle, un carré ou un hexagone parfait, nous pouvons usiner l'alésage pour correspondre exactement à votre profil. Envoyez-nous un dessin 2D de la section transversale de votre pièce avec les dimensions et les tolérances, et nous générerons le profil des lobes à l'aide de notre algorithme CAM propriétaire.
Les alésages personnalisés sont usinés avec le même processus d'électroérosion à fil, de sorte que vous conservez le faux-rond de 0,005 mm même avec un profil à 5 ou 7 lobes. La commande personnalisée minimale est d'une pièce, mais le délai de livraison passe à 10 jours ouvrés car nous devons créer une nouvelle meule de forme. Pour les profils triangulaires standard, nous gardons la meule en stock, donc le délai de 7 jours s'applique.
Besoin d'ajuster la force de serrage pour des tubes à paroi mince ? Nous pouvons élargir les fentes de ressort ou ajouter un deuxième jeu de fentes pour une préhension plus douce. Il suffit de spécifier l'épaisseur de paroi de votre pièce, et nous calculerons la largeur et la profondeur des fentes pour éviter toute déformation.
Les mandrins hydrauliques offrent un faux-rond de 0,003 mm mais coûtent quatre fois plus cher et nécessitent une unité hydraulique sur votre tour. Les mandrins à membrane offrent une excellente répétabilité mais sont limités aux barres rondes. La pince de serrage à alésage triangulaire est la seule option qui offre un faux-rond inférieur à 0,005 mm avec des barres non rondes, et elle ne nécessite aucun équipement supplémentaire—elle se monte directement sur votre dispositif de serrage de pince de type 25 existant.
Pour un atelier de production qui exécute de petites séries de pièces hexagonales ou carrées, cette pince s'amortit en environ 25 changements de configuration, car vous n'avez plus besoin de régler un mandrin à quatre mors pour chaque nouvelle taille de barre. La force de serrage est constante à ±5 % sur toute la plage de 0,5 mm, ce qui est comparable à un mandrin hydraulique mais à 1/4 du coût.
Sans MOQ—vous pouvez commander une seule pièce pour tester, et nous l'expédierons avec un rapport d'inspection complet.
Oui, envoyez votre dessin avec les dimensions et les tolérances, et nous découperons au fil le profil des lobes pour correspondre exactement, en conservant le même faux-rond de 0,005 mm.
Chaque pince est mesurée sur une MMT à trois positions, et le rapport numérique vous est envoyé par e-mail avant l'expédition—sans frais supplémentaires.
L'alésage triangulaire standard est expédié en 7 jours ouvrés ; les profils personnalisés prennent 10 jours ouvrés car nous devons fabriquer une nouvelle meule de forme.
Arrêtez de vous demander si une pince maintiendra votre barre. Envoyez-nous votre dessin de pièce ou les dimensions de la pince, et nous vous répondrons avec un devis ferme, un délai de livraison et une recommandation technique sous 12 heures. Pour les pinces standard à alésage triangulaire de type 25, nous pouvons établir un devis immédiatement à partir des tailles en stock.
Envoyez votre dessin par e-mail à sc@bquq.com ou contactez-nous sur WhatsApp au +86 13713157787. Nous sommes à Dongguan, en Chine, et nous répondons à chaque demande dans un délai d'un jour ouvré, même le week-end. Si vous comparez les matériaux ou les tolérances pour votre prochain projet, consultez notre guide de sélection des outils de coupe CNC et notre guide des tolérances d'usinage CNC pour vous assurer que vos spécifications sont réalistes pour le volume de production.
| Paramètre | Capacité |
|---|---|
| Matériaux | AL6061/7075, SUS303/304/316, acier 45#, cuivre T2, laiton H59, POM, PEEK, nylon |
| Tolérance | ±0.005mm standard, ±0.003mm sur demande |
| Machines | CNC 3/4/5 axes, tour-fraisage, tour suisse |
| Surface | Anodisation, nickel, zinc, passivation, sablage, polissage |
| Gamme de tailles | Max 400 x 300 x 200 mm |
| Prototype | 72 heures, pas de MOQ sur les échantillons |
| Inspection | Rapport complet par lot, données CMM sur demande |
