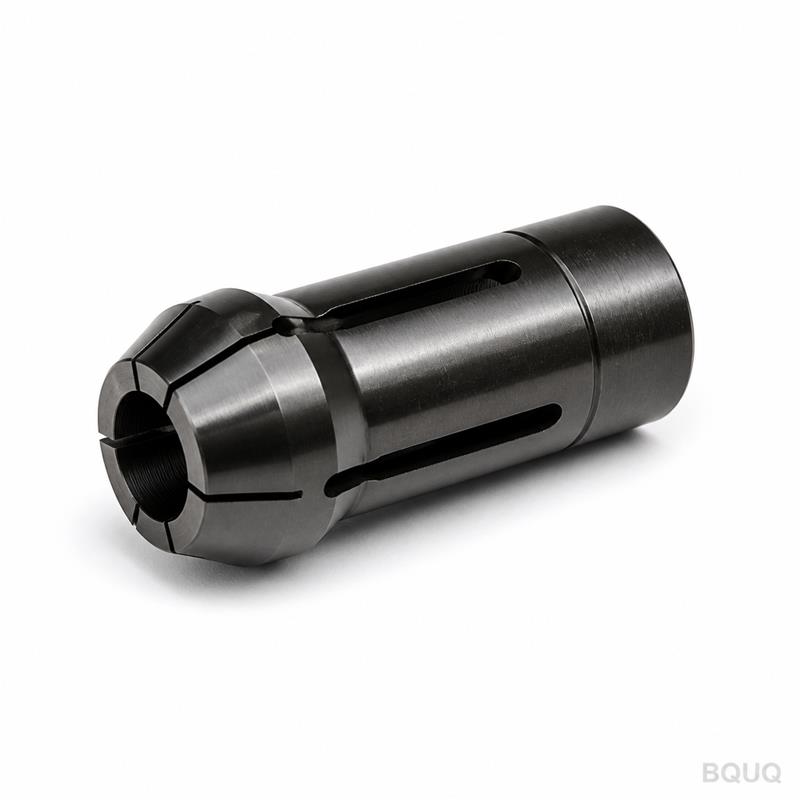

Mandrin de serrage à pince CNC personnalisé, grande série 42 45 46 48 | BQUQ
Introduction Nous usinons ces pinces de grande série selon votre plan exact. Aucun ajustement de stock. Aucune approximation. Chaque unité est vérifiée pour la concentricité et l'angle de cône av
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
ntroduction Nous usinons ces pinces de grande série selon votre plan exact. Aucun ajustement de stock. Aucune approximation. Chaque unité est vérifiée pour la concentricité et l'angle de cône avant expédition.
Tolérance : 0,005 mm sur l'alésage et le cône
Délai de livraison : 7 à 12 jours ouvrables
Sans MOQ—commandez une pièce ou un millier
Matériau : 20CrMnTi ou 8620, cémenté à 58–62 HRC
Fabriqué en Chine, expédié avec rapport d'inspection par lot
Si vous utilisez un mandrin de serrage de 42, 45, 46 ou 48 mm, envoyez-nous le plan. Nous fabriquons le jeu de pinces adapté à votre broche de machine et à votre système de maintien de pièce.
Spécifications
Paramètre
Valeur
Tailles disponibles
42 mm, 45 mm, 46 mm, 48 mm (grande série)
Options de matériaux
20CrMnTi, 8620, 9Cr18, 40CrMo
Dureté
58–62 HRC (cémentation)
Tolérance d'alésage
±0,005 mm
Tolérance d'angle de cône
±0,005 mm sur le diamètre principal
Concentricité (TIR)
≤0,01 mm en nez de broche
État de surface
Ra 0,4 μm sur l'alésage, Ra 0,8 μm sur le corps
Traitement thermique
Cémentation + trempe + revenu
Procédé
Tournage CNC, rectification CNC, électroérosion à fil (pour les fentes)
Taille de lot
1 à 5 000 pièces, sans MOQ
Contrôle
Vérification dimensionnelle à 100 %, rapport CMM par lot
Délai de livraison
7 jours (prototype), 12 jours (production)
Nous utilisons la rectification CNC pour le cône et l'alésage. Cela garantit une géométrie reproductible sur l'ensemble du jeu. Les fentes sont découpées par électroérosion à fil, afin que les segments élastiques fléchissent uniformément sous la force de serrage.
T
rois raisons pour lesquelles les acheteurs nous envoient leurs plans 1. Qualité traçable par lot. Chaque pince est marquée au laser avec un numéro de lot. Nous conservons un échantillon de chaque lot de traitement thermique pendant 24 mois. En cas de problème sur votre ligne, nous remontons à la source : lot de matériau exact et cycle machine.
2. Rapport d'inspection par lot. Vous recevez un rapport CMM avec chaque expédition. Il indique le diamètre d'alésage, l'angle de cône, le TIR et la dureté pour chaque pince. Pas de moyennes. Pas d'« échantillon représentatif ». Chaque pièce est mesurée.
3. Une seule usine pour le CNC + l'estampage + les ressorts + les dissipateurs thermiques. Nous exploitons quatre lignes de production sous un même toit. Votre commande de mandrin à pince peut être combinée avec des pinces de serrage, des gabarits d'estampage ou des composants de dissipateurs thermiques. Moins de fournisseurs, un seul système qualité, un seul point d'expédition. Cela réduit vos coûts logistiques et votre temps de contrôle.
D
omaines d'application de ces pièces Les mandrins à pince de grande série sont courants dans le tournage à haut volume de barres et de pièces forgées. Applications typiques :
Automobile : Usinage de fusées de direction, arbres de transmission et pignons de boîte de vitesses à partir de barres de 42 à 48 mm.
Hydraulique : Serrage de tiges de piston et de cylindres pour blocs de vannes.
Aéronautique : Maintien d'ébauches en titane et en Inconel pour le tournage de précision de bagues et de manchons.
Industrie de la fixation : Production de boulons hexagonaux et de vis à tête creuse à partir de barres étirées à froid.
Usinage général : Modernisation d'anciens tours avec un système de pinces de précision pour les séries courtes.
Les tailles 46 mm et 48 mm sont souvent utilisées sur les tours automatiques multibroches (par ex. Tornos, Esco, Index). Les tailles 42 mm et 45 mm s'adaptent aux tours CNC monobroche avec une capacité de passage de barre de 42 à 45 mm.
Q
uestions fréquentes avant commande Q : Quel est le MOQ ? Aucun MOQ. Nous fabriquons une seule pince ou un jeu complet de 20 pièces. Le prix unitaire est plus élevé pour les pièces uniques, mais le coût d'outillage est nul—nous utilisons des ébauches standard.
Q : Comment garantissez-vous la tolérance et la qualité ? Nous rectifions le cône et l'alésage dans le même montage. Cela élimine toute erreur d'indexation. Ensuite, nous vérifions chaque pince sur une CMM avec un mandrin maître étalonné. Le rapport d'inspection est inclus dans l'expédition.
Q : Quel est votre délai de livraison pour un jeu de pinces personnalisé ? Prototype (1 à 5 pièces) : 7 jours ouvrables. Production (50+ pièces) : 12 jours ouvrables. Si vous avez besoin de plus rapide, nous pouvons fractionner la commande—expédition du premier lot sous 5 jours, le reste sous 10.
Q : Pouvez-vous fournir des certificats de matériaux ? Oui. Nous fournissons les certificats d'usine pour les matières premières et les rapports de traitement thermique. Pour les commandes aéronautiques ou médicales, nous pouvons ajouter une documentation de traçabilité complète sans frais supplémentaires.
E
nvoyez votre plan Envoyez-nous votre fichier PDF ou STEP. Nous répondrons avec un devis ferme sous 12 heures. Le devis comprend le prix unitaire, le coût d'outillage (le cas échéant) et la date de livraison.
E-mail : sc@bquq.com WhatsApp : +86 13713157787
Nous sommes des ingénieurs en fabrication de précision, pas des commerciaux. Vous obtenez des réponses directes sur les tolérances, les matériaux et les délais. Sans MOQ, sans frais cachés, sans surprises. Envoyez le plan dès aujourd'hui.
