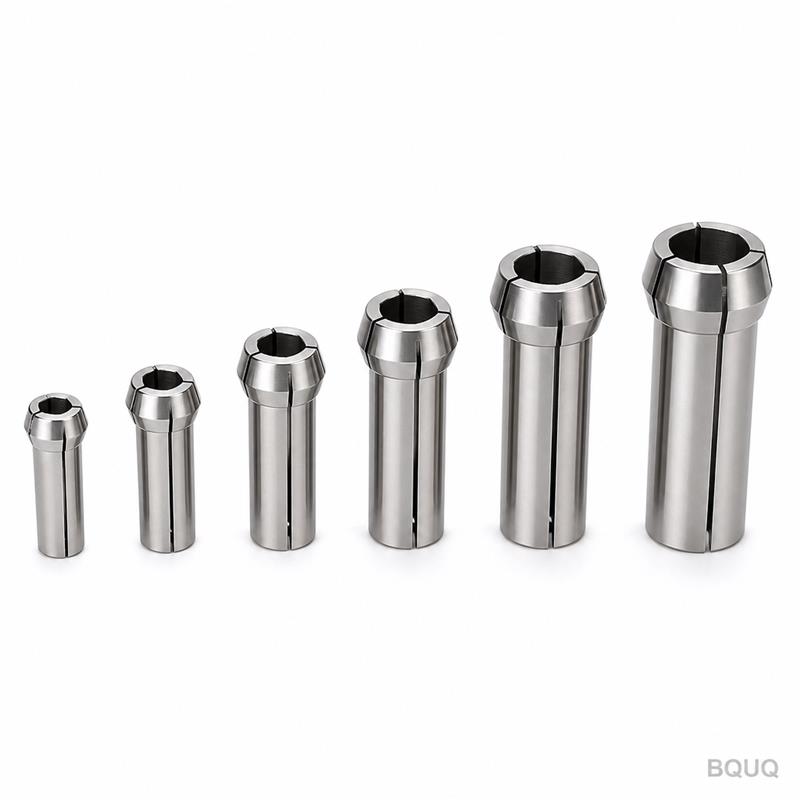

Pince Hexagonale Personnalisée CNC pour Mandrin de Tour Automatique, Jeu de Pinces Alésage Hexagonal 15-52 mm | BQUQ
IntroductionVous avez besoin d'une pince qui saisit parfaitement l'hexagone, pas seulement les angles. Nous usinons chaque pince à alésage hexagonal selon votre plan exact—profil interne, angle de tir
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Vous avez besoin d'une pince qui saisit parfaitement l'hexagone, pas seulement les angles. Nous usinons chaque pince à alésage hexagonal selon votre plan exact—profil interne, angle de tirage et géométrie des fentes. Chaque jeu est vérifié à la MMT avant expédition. Aucune approximation, aucun rebut sur votre broche.
Tolérance : ±0,005 mm sur l'alésage et la conicité
Délai : 10 à 15 jours ouvrés pour les jeux standards
Sans MOQ : commandez un jeu ou cinquante
Matériau : 20CrMnTi ou 8620, cémenté à 58–62 HRC
Rapport d'inspection inclus avec chaque lot
Spécifications
Paramètre
Valeur
Plage d'alésage
15 mm à 52 mm (hexagone sur plats)
Cône de pince
16°, 20°, ou selon spécification de votre mandrin
Matériau
20CrMnTi, 8620, ou 4140 (selon plan)
Dureté
58–62 HRC cémenté, profondeur 1,0–1,5 mm
État de surface
Ra 0,4 µm sur le cône, Ra 0,8 µm sur l'alésage
Type de fente
Fendue, non fendue, ou à ressort (selon plan)
Procédé
Tournage CNC, fraisage CNC, fente par électroérosion à fil
Tolérance
±0,005 mm sur l'alésage et la conicité, concentricité 0,003 mm
Taille de lot
1 à 500+ pièces
Inspection
Contrôle 100 % de la conicité, rapport MMT par lot
Délai
10 à 15 jours standard, 7 jours en urgence
Marquage
Gravure laser du numéro de pièce et du code de lot

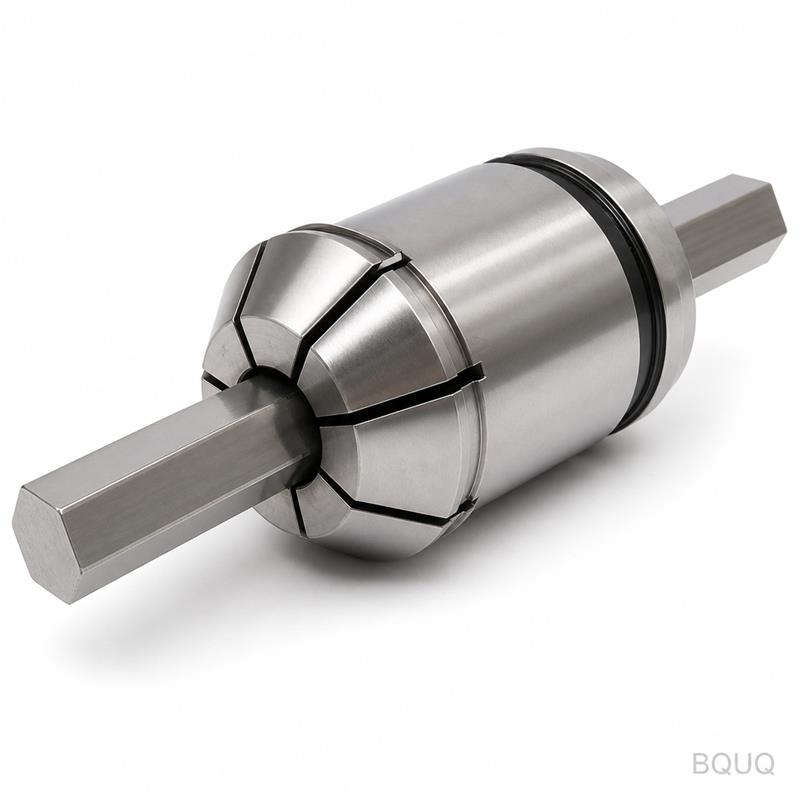

Nous usinons ces pièces sur des tours à poupée mobile Citizen et Star pour le corps, puis finissons l'alésage hexagonal par électroérosion à fil. Cela donne un profil interne propre et sans bavure qui maintient la barre hexagonale sans la marquer. Pour les jeux, nous appairons chaque pince à sa douille et effectuons un essai d'ajustement avec une barre hexagonale étalon avant emballage.
Trois Raisons pour lesquelles les Acheteurs Nous Envoient Leurs Plans
1. Qualité traçable par lot.
Chaque pince reçoit un code de lot unique. Nous enregistrons les courbes de traitement thermique, le nombre de passes de rectification et les données d'inspection finale associées à ce code. Si un problème apparaît sur votre ligne, nous le traçons jusqu'à la charge exacte du four et l'équipe opérateur concernée. Vous recevez un rapport PDF avec chaque expédition, pas seulement une boîte de pièces.
2. Rapport d'inspection par lot.
Nous mesurons l'angle du cône, la taille de l'alésage, la concentricité et la dureté sur chaque pièce du lot—pas un échantillonnage. Le rapport liste les valeurs réelles de chaque pince par rapport aux tolérances de votre plan. Si une valeur est hors tolérance, cette pince est rebutée, pas expédiée. Vous pouvez vérifier nos chiffres avec votre propre MMT ; ils correspondront.
3. Une seule usine pour l'usinage CNC, l'emboutissage, les ressorts et les dissipateurs thermiques.
Votre mandrin de pince peut nécessiter un poussoir à ressort, une plaque de retenue emboutie ou un dissipateur thermique pour le tube de tirage. Nous fabriquons tout cela dans le même bâtiment. Un seul bon de commande, un seul système qualité, une seule date d'expédition. Pas de coordination de trois fournisseurs sur plusieurs fuseaux horaires. C'est de la fabrication de précision made in China sans les frictions habituelles.
Domaines d'Application de ces Pièces
Tours automatiques à poupée mobile – maintien de barres hexagonales pour pièces décolletées, où les pinces rondes laisseraient l'hexagone tourner.
Centres de tournage CNC avec mandrins à pince à tirage – pour les opérations de seconde phase sur écrous hexagonaux, raccords et composants de vannes.
Mandrins de pince hydrauliques et pneumatiques – où l'alésage hexagonal doit s'aligner avec l'axe de broche à quelques microns près.
Composants de système d'alimentation automobile – raccords à corps hexagonal qui ne doivent pas être rayés lors de l'usinage.
Fabrication de dispositifs médicaux – petits implants et instruments hexagonaux où l'état de surface et la répétabilité sont critiques.
Fixations aérospatiales – boulons et douilles hexagonaux nécessitant une prise sûre sans déformation à haute vitesse de broche.
La plage de 15 à 52 mm couvre la plupart des tailles hexagonales courantes, du M10 au M36. Si vous avez besoin d'une taille hors de cette plage, envoyez le plan—nous la fabriquerons.
Questions Fréquentes des Acheteurs Avant de Commander
Q : Y a-t-il une quantité minimale de commande ?
R : Non. Nous fabriquons une seule pince ou un jeu complet. Le prix unitaire est plus élevé pour les pièces individuelles, mais le processus qualité est identique. De nombreux acheteurs commandent un jeu pour tester, puis augmentent les quantités une fois que cela fonctionne bien.
Q : Quelle tolérance pouvez-vous tenir sur l'alésage hexagonal ?
R : ±0,005 mm sur la dimension sur plats, avec une concentricité par rapport au cône de 0,003 mm. Nous mesurons avec une MMT et un étalon hexagonal calibré. Si votre plan exige plus serré, nous vous ferons une offre—mais 0,005 mm est notre standard de production.
Q : Quel est votre délai pour un jeu personnalisé ?
R : 10 à 15 jours ouvrés à compter de l'approbation du plan. Cela inclut l'approvisionnement en matériau, le traitement thermique, la rectification et l'inspection finale. Pour une commande urgente, nous pouvons livrer en 7 jours avec un supplément de 15 %. Nous expédions par DHL ou FedEx, porte à porte.
Q : Pouvez-vous fournir des certificats matière ?
R : Oui. Nous fournissons les certificats d'usine pour la matière première, les rapports de traitement thermique avec courbes de dureté, et un rapport d'inspection dimensionnelle par lot. Tous les documents sont en anglais et tamponnés par notre responsable qualité. Si votre client exige un PPAP niveau 3, nous pouvons également le fournir.
Envoyez Votre Plan
Envoyez votre fichier PDF ou STEP par e-mail à sc@bquq.com. Nous répondons avec un devis ferme en 12 heures—prix, délai et analyse des tolérances. Si vous souhaitez une vérification rapide de faisabilité, envoyez le plan et nous vous rappellerons le jour même. Contactez-nous sur WhatsApp au +86 13713157787 pour une réponse plus rapide pendant les heures de bureau en Chine.
Sans MOQ. Sans montant minimum de commande. Envoyez simplement le plan et obtenez une réponse claire.
