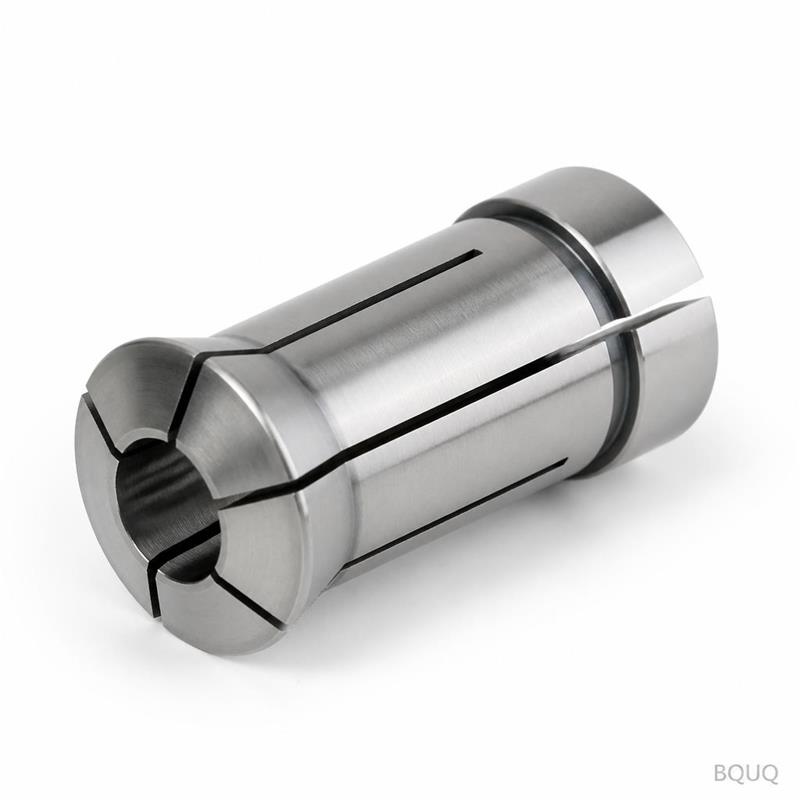

Ce qui distingue ce mandrin pour pince 2J Il s'agit d'un mandrin pour pince 2J usiné par CNC pour tours. Il maintient votre barre ou votre queue d'outil avec une excentration totale indiquée (TIR) de
Il s'agit d'un mandrin pour pince 2J usiné par CNC pour tours. Il maintient votre barre ou votre queue d'outil avec une excentration totale indiquée (TIR) de 0,003 mm. Ce n'est pas un chiffre marketing. C'est ce que nous mesurons sur chaque unité avant qu'elle ne quitte notre usine de Dongguan. La dureté est de 58 à 60 HRC sur la surface de préhension. La finition de surface est de Ra 0,4 µm. Le délai de livraison pour les tailles standard est de 7 à 10 jours. Pour les alésages personnalisés, ajoutez 3 jours. Sans MOQ. Une pièce ou mille — le même prix unitaire.
La pince 2J utilise un siège conique à 20 degrés. Contrairement aux pinces ER qui reposent sur une fente fine, la conception 2J utilise une fente sur toute la longueur avec un corps en acier trempé. Cela offre une flexibilité radiale de 0,02 mm. C'est suffisant pour absorber les variations de diamètre de la barre jusqu'à ±0,05 mm sans perdre la force de serrage. La force de serrage au nez est de 12 kN à un couple de 40 N·m. Vous obtenez un serrage répétable pour les travaux de seconde opération. Pas d'évasement. Pas de retrait d'outil. C'est pourquoi ce mandrin pour pince est la norme pour les tours de type suisse et à tourelle gang.
Nous commençons avec de l'acier allié AISI 8620. Ce n'est pas du stock standard. Nous achetons auprès de laminoirs certifiés en Chine avec certificats de laminoir. Après l'usinage CNC du profil 2J, nous cémentalisons la pince à 920°C pendant 4 heures. La profondeur de cémentation est de 0,8 à 1,2 mm. Ensuite, nous trempons et revenons à 58–60 HRC. L'alésage est ensuite rectifié sur une rectifieuse à mandrin pour atteindre la TIR de 0,003 mm. Le cône est rectifié en dernier, dans le même montage que l'alésage. C'est la seule façon de garantir la concentricité entre le cône et la surface de préhension. Si vous spécifiez une version avec lubrification traversante, nous ajoutons un trou transversal de 1,5 mm avant le traitement thermique. Pas de perçage secondaire après la trempe.
| Type de maintien de pièce | Mandrin pour pince 2J (longueur fixe) |
| Diamètres d'alésage disponibles | 3 mm à 25 mm (par incréments de 0,5 mm) |
| Options de queue | Queue droite (20 mm, 25 mm), ou montage fileté personnalisé |
| Dureté (surface de préhension) | 58–60 HRC |
| Excentration (TIR) au nez | 0,003 mm |
| Finition de surface sur l'alésage | Ra 0,4 µm |
| Force de serrage à 40 N·m | 12 kN |
| Vitesse de rotation max recommandée | 8 000 tr/min (équilibré) |
| Délai de livraison (standard) | 7–10 jours |
| MOQ | Sans MOQ (1 pièce acceptée) |
Chaque pince 2J reçoit un rapport d'inspection complet. Nous ne faisons pas d'échantillonnage. Nous vérifions 100 % des unités. Le rapport comprend : le diamètre de l'alésage mesuré avec un alésomètre à 0,001 mm, la TIR mesurée sur une broche de précision avec un comparateur de 0,0005 mm, le contrôle de dureté sur un duromètre Rockwell, et la rugosité de surface sur un profilomètre. Le rapport est signé par notre ingénieur contrôle qualité et expédié avec les pièces. Si vous le demandez, nous incluons également une vidéo du test d'excentration. Nous faisons cela depuis 20 ans. Nous ne le sautons pas pour les petites commandes.
Votre pièce n'est pas toujours ronde. Nous usinons des profils d'alésage personnalisés : hexagonal, carré ou étagé. Le corps 2J reste le même. Nous modifions simplement la géométrie de l'alésage. Pour les barres hexagonales, nous rectifions un dégagement interne à 60 degrés pour éviter les contraintes aux angles. Pour les pièces étagées, nous ajoutons un alésage pilote arrière pour positionner axialement la pièce. Les tolérances pour les alésages personnalisés sont de ±0,005 mm. Nous avons besoin de votre dessin au format DXF ou STEP. Si vous avez une pièce d'échantillon, nous pouvons la mesurer ici et correspondre au profil. Le délai typique pour un alésage personnalisé est de 10 à 12 jours. Pas de frais d'outillage pour les alésages de moins de 20 mm.
Utilisez une pince 2J lorsque vous avez besoin d'une précision de longueur fixe pour les travaux de seconde opération. Les pinces ER tirent l'outil vers l'arrière lors du serrage. La pince 2J ne se déplace pas axialement. C'est pourquoi elle maintient la tolérance de longueur à ±0,01 mm. Utilisez ER pour le perçage ou le fraisage où le mouvement axial n'a pas d'importance. Si vous coupez des filets ou des gorges, la 2J est le bon choix. Pour plus d'informations sur l'adéquation de l'outillage à votre coupe, consultez notre guide de sélection d'outils de coupe CNC. Pour un aperçu plus approfondi des tolérances réalistes, lisez notre guide des tolérances d'usinage CNC.
Sans MOQ. Vous pouvez commander une seule pince pour le prototypage ou mille pour la production — le prix unitaire reste le même.
Oui, nous usinons des profils d'alésage personnalisés (hexagonal, carré, étagé) avec une tolérance de ±0,005 mm ; envoyez votre fichier DXF ou STEP et nous vous ferons un devis sous 12 heures.
Nous rectifions le cône et l'alésage en un seul montage, puis nous inspectons 100 % des unités avec un comparateur de 0,0005 mm et vous envoyons le rapport signé.
Les tailles standard sont expédiées en 7 à 10 jours ; les alésages personnalisés ajoutent 3 jours, et nous expédions dans le monde entier via DHL ou FedEx.
Envoyez votre dessin ou simplement votre taille d'alésage et votre type de queue. Nous répondrons avec un prix ferme et un délai de livraison sous 12 heures — pas de devinettes, pas de frais d'outillage cachés. C'est de la fabrication de précision made in China, avec 20 ans d'expérience en usinage CNC. Envoyez votre dessin par e-mail à sc@bquq.com ou WhatsApp au +86 13713157787. Nous sommes en ligne 7 jours sur 7.
| Paramètre | Capacité |
|---|---|
| Matériaux | AL6061/7075, SUS303/304/316, acier 45#, cuivre T2, laiton H59, POM, PEEK, nylon |
| Tolérance | ±0.005mm standard, ±0.003mm sur demande |
| Machines | CNC 3/4/5 axes, tour-fraisage, tour suisse |
| Surface | Anodisation, nickel, zinc, passivation, sablage, polissage |
| Gamme de tailles | Max 400 x 300 x 200 mm |
| Prototype | 72 heures, pas de MOQ sur les échantillons |
| Inspection | Rapport complet par lot, données CMM sur demande |
