Systèmes de pinces à changement rapide : économies de temps de réglage
Réponse courte : Un système de pinces à changement rapide remplace la routine de l'écrou fileté et de la clé par une tête de serrage à baïonnette quart de tour ou à levier, de sorte qu'un changement de pince qui prenait 3 à 8 minutes tombe généralement à 20–60 secondes. Sur un tour effectuant 6 à 10 changements par poste, cela représente environ 1,5 à 4 heures de temps de broche récupérées par jour. La pince elle-même contrôle toujours la précision — une pince ER ou 5C de qualité maintient un TIR de 0,005–0,015 mm — mais le porte-pince décide de la rapidité avec laquelle vous reprenez l'usinage. BQUQ fabrique des pinces et des mandrins correspondants dans une seule usine ISO9001 à Dongguan et devis les travaux sur mesure en 12 heures ouvrées.
Pourquoi le temps de changement de pince importe-t-il plus que le temps d'usinage ?
La plupart des ateliers d'usinage mesurent la productivité en heures de broche. C'est le mauvais dénominateur. Sur un tour ou une fraiseuse fonctionnant en production variée et en faible volume, la machine est souvent inactive plus longtemps qu'elle n'usine. Le réglage, le démontage et le changement d'outil dominent la journée.
Un mandrin porte-pince conventionnel est un dispositif simple et fiable : un corps avec une conicité interne, une pince et un écrou qui comprime la pince lorsqu'on le visse. Il fonctionne parfaitement. Il est aussi lent. L'opérateur doit :
1. Desserrer l'écrou avec une clé à ergot ou une clé à crochet.
2. Dévisser l'écrou suffisamment pour libérer la conicité de la pince.
3. Retirer l'ancienne pince.
4. Nettoyer la conicité et la nouvelle pince.
5. Insérer la nouvelle pince, l'aligner et amorcer l'écrou à la main.
6. Visser l'écrou et le serrer au couple.
7. Remettre à zéro ou au moins revérifier la pièce.
Les étapes 1 à 6 sont du temps purement non productif. Selon le pas de filetage, la taille du mandrin et le couple appliqué par l'opérateur précédent, cette séquence prend 3 à 8 minutes. Répétez huit fois par poste et vous avez perdu presque une heure pour rien.
Les systèmes à changement rapide s'attaquent directement à ce problème. La pince est retenue dans un porte-pince, ou l'écrou est remplacé par une bague à baïonnette, un levier ou un serrage actionné par tirant. L'opérateur libère, échange et reverrouille en une fraction de tour. La conicité effectue toujours le centrage — le mécanisme ne change que la façon dont la pince est comprimée.
Le coût réel d'un changement lent
| Temps de changement | Changements par poste | Temps de broche perdu par poste | Heures de broche perdues par mois (2 postes, 22 jours) |
|---|---|---|---|
| 6 min | 8 | 48 min | ~35 heures |
| 3 min | 8 | 24 min | ~18 heures |
| 45 sec | 8 | 6 min | ~4,4 heures |
| 30 sec | 8 | 4 min | ~2,9 heures |
Les chiffres sont indicatifs et varient selon votre production réelle. Le point est structurel : avec un changement de 6 minutes, vous perdez plus de quatre jours ouvrables complets de temps de broche chaque mois. À 45 secondes, vous perdez environ une demi-journée.
Quels sont les principaux types de systèmes de pinces à changement rapide ?
Il n'existe pas de conception unique. Le bon choix dépend de si vous êtes sur un tour, une fraiseuse ou une machine de type suisse, et si la pince est changée manuellement ou par la machine.
Systèmes à baïonnette et à écrou quart de tour
Le retrofit le plus courant. Une bague à baïonnette remplace l'écrou standard. Poussez, tournez d'un quart de tour et la pince est libérée. Poussez la nouvelle pince, tournez en arrière, c'est fait. Ces systèmes conviennent aux conicités de style ER et sont largement utilisés sur les mandrins porte-pince pour outils pour le fraisage et le perçage.
Compromis : les bagues à baïonnette sont généralement conçues pour un couple de serrage légèrement inférieur à celui d'un écrou entièrement fileté, elles conviennent donc aux coupes légères à moyennes. Pour l'ébauche lourde, vérifiez le couple nominal du fabricant avant de vous engager.
Mandrin à levier et à came
Un levier ou une came comprime la pince axialement. Un mouvement ouvre, un mouvement ferme. Ces systèmes sont courants sur les tours manuels et sur les broches de style 5C où la pince est tirée dans la conicité de la broche. Le changement prend souvent moins de 15 secondes.
Actionnement par tirant et pneumatique
Sur les tours CNC, la pince est souvent actionnée par un tirant entraîné par un vérin hydraulique ou pneumatique. L'opérateur ne touche jamais de clé. Un mandrin de puissance ou mandrin porte-pince de type suisse s'ouvre et se ferme sur un code M, et la pince peut être échangée en position ouverte par une simple traction.
C'est l'option la plus rapide car la force de serrage est constante et contrôlée par la machine. Cela élimine également la variation de couple d'un opérateur à l'autre, source cachée de dérive du faux rond.
Systèmes à porte-pince et à cassette
Certains systèmes montent la pince dans une cassette préréglée. La cassette est échangée en tant qu'unité, de sorte que la pince peut être chargée et contrôlée hors machine pendant que la machine continue d'usiner. C'est ce qui se rapproche le plus d'un changement sans temps d'arrêt et est populaire dans les cellules de production à forte variété.
Combien de temps pouvez-vous réellement économiser ?
Mettons des chiffres réels sur un scénario typique d'atelier.
Supposons un tour CNC usinant de petites pièces tournées, 8 changements par poste, 2 postes par jour, 22 jours ouvrables par mois. La pince est de style ER32 ou 5C, et l'opérateur est compétent mais travaille avec un écrou fileté standard.
| Tâche | Écrou standard | Système à changement rapide |
|---|---|---|
| Libérer et retirer la pince | 90–180 s | 5–15 s |
| Nettoyer et inspecter la conicité | 20–40 s | 20–40 s |
| Insérer et asseoir la nouvelle pince | 30–60 s | 5–10 s |
| Serrer / verrouiller | 60–120 s | 5–15 s |
| Vérifier la première pièce | 60–120 s | 30–60 s |
| Total par changement | 4,5–8,5 min | 1–2,3 min |
L'étape de vérification est incluse car elle est honnête — vous devez toujours contrôler la première pièce après un changement, quelle que soit la rapidité du porte-pince. Malgré cela, l'économie est d'environ 3,5 à 6 minutes par changement.
À 8 changements par poste, cela représente 28 à 48 minutes par poste, soit 20 à 35 heures par mois sur deux postes. Si votre taux horaire est significatif, le retour sur investissement d'un mandrin à changement rapide se mesure généralement en semaines, pas en années.
Les systèmes à changement rapide compromettent-ils la précision ?
C'est l'objection la plus courante, et elle mérite une réponse claire.
La précision d'une pince provient de l'ajustement conique entre le corps de la pince et le mandrin, et de la concentricité de l'alésage de la pince elle-même. Un mécanisme à changement rapide modifie la façon dont la pince est poussée dans la conicité — il ne change pas la conicité elle-même.
En pratique, un système à changement rapide bien fabriqué maintient le même TIR qu'un système à écrou standard, à condition que :
- La pince soit une pièce rectifiée de précision, et non estampée ou brute de coulée.
- La conicité du mandrin soit propre et non endommagée.
- La pince soit complètement en place avant le serrage.
- Le couple de serrage soit dans la plage nominale de la pince.
Là où les systèmes à changement rapide peuvent perdre du terrain, c'est sur la répétabilité de la force de serrage. Une bague à baïonnette serrée à la main dépend de l'opérateur. Un tirant pneumatique non. Si votre processus est sensible à une variation inférieure à 0,01 mm, le serrage actionné par la machine est le choix le plus sûr.
Pour une comparaison plus approfondie de la précision de maintien d'œuvre, voir notre article sur la tolérance des pinces par rapport aux mandrins à 3 mors.
Comparaison de précision en un coup d'œil
| Système | TIR typique | Changement | Idéal pour |
|---|---|---|---|
| Écrou fileté standard | 0,005–0,015 mm | 4–8 min | Production faible variété, longues séries |
| Baïonnette à changement rapide | 0,005–0,015 mm | 20–60 s | Fraisage à forte variété |
| Levier / came | 0,005–0,020 mm | 10–30 s | Tours manuels, travail 5C |
| Tirant pneumatique | 0,003–0,010 mm | 5–20 s | Tours CNC, production |
| Cassette / porte-pince | 0,005–0,015 mm | 10–30 s | Cellules à forte variété |
Les valeurs sont typiques et dépendent de la qualité de la pince, de l'état du mandrin et de la qualité de la broche.
Où la pince elle-même décide-t-elle encore du résultat ?
Un porte-pince rapide avec une pince médiocre est un moyen rapide de mettre des pièces au rebut. La pince assure le maintien, le centrage et — dans les conceptions à fentes — la déformation élastique qui lui permet de se fermer uniformément.
Trois détails de conception comptent le plus :
Géométrie des fentes. Le nombre, la largeur et la longueur des fentes contrôlent l'uniformité de fermeture de la pince. Une mauvaise conception de fentes crée un serrage lobé et une usure inégale. Nous abordons ce sujet dans la conception des fentes de pince.
Traitement thermique. Une pince trempée et revenue conserve son élasticité et sa dimension d'alésage bien plus longtemps qu'une pince douce. Les pinces bon marché se déforment de façon permanente après quelques centaines de cycles et commencent à perdre leur grip.
Finition de l'alésage. Les alésages polis miroir réduisent le grippage sur l'inox et l'aluminium et améliorent l'adhérence sur les queues trempées.
Pour les ateliers usinant des familles de pièces similaires, associer un porte-pince à changement rapide avec un outillage en ligne préréglé pousse le concept plus loin : plusieurs pinces restent chargées dans la machine, et le changement devient un appel de correction d'outil plutôt qu'un échange physique.
Que devez-vous vérifier avant d'acheter un système à changement rapide ?
Passez en revue cette liste avant d'engager votre budget.
- Interface de broche. Le mandrin correspond-il à votre nez de broche (A2, D1, 5C, R8 ou une interface propriétaire) ? Des adaptateurs existent mais ajoutent une erreur d'empilage.
- Série de pince. Les pinces ER, 5C, TG, DA et de type suisse ne sont pas interchangeables. Confirmez que le porte-pince accepte les pinces que vous avez déjà en stock.
- Couple de serrage. Demandez le couple nominal et comparez-le à votre coupe la plus lourde. Les systèmes à baïonnette sont souvent plus légers que les écrous filetés.
- Spécification de répétabilité. Demandez une valeur de TIR et les conditions dans lesquelles elle a été mesurée.
- Actionnement. Manuel, pneumatique ou hydraulique ? Le pneumatique nécessite de l'air et un signal de commande ; l'hydraulique nécessite une centrale.
- Maintenabilité. Pouvez-vous remplacer le manchon conique ou la bague à baïonnette, ou le mandrin entier est-il consommable ?
- Approvisionnement en pinces. Un porte-pince rapide est inutile si vous ne pouvez pas obtenir les pinces dans les tailles et qualités nécessaires.
Ce dernier point est là où l'approvisionnement direct à la source compte. BQUQ fabrique des pinces pour tours automatiques et des mandrins correspondants dans la même usine de Dongguan, de sorte que le porte-pince et la pince sont fabriqués selon la même spécification de conicité plutôt que d'être appariés à travers deux chaînes d'approvisionnement.
Comment BQUQ soutient les programmes de pinces à changement rapide

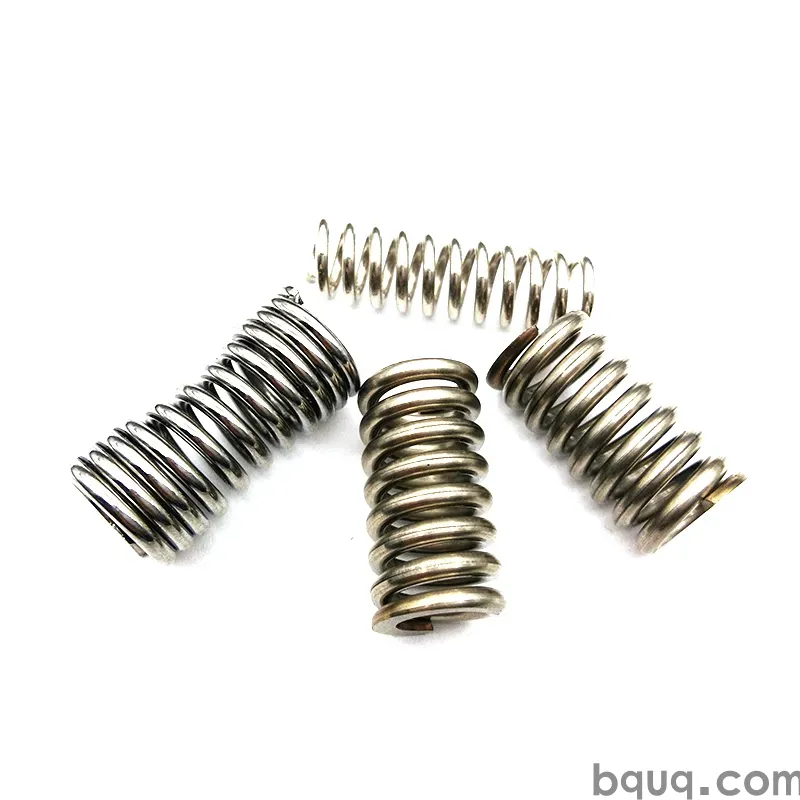

BQUQ (Dongguan) exploite quatre lignes de production dans une seule usine ISO9001 : usinage CNC à ±0,005 mm, emboutissage des métaux, ressorts sur mesure et production de dissipateurs thermiques. Pour le travail des pinces, cela signifie que nous pouvons usiner le corps du mandrin, rectifier la conicité de la pince, effectuer le traitement thermique et la finition en interne.
Ce que cela apporte à un acheteur :
- Une seule spécification de conicité. Mandrin et pince fabriqués selon le même dessin, et non selon deux interprétations de fournisseurs.
- Alésages sur mesure. Alésages ronds, hexagonaux, carrés ou triangulaires pour des queues spéciales.
- MOQ flexible. Des quantités de prototype aux volumes de production, sans seuil d'amortissement d'outillage.
- 12 heures ouvrées pour les devis. Envoyez un dessin ou un échantillon et recevez un prix le jour ouvré même dans la plupart des cas.
- Contrôle des processus ISO9001. Inspection documentée, pas une assurance verbale.
Si votre problème de changement est en réalité un problème d'ajustement de pince — la pince bascule, colle ou ne se libère pas proprement — la solution est souvent un ensemble porte-pince et pince apparié plutôt qu'une nouvelle fonctionnalité de machine.
Questions fréquentes
Q : Combien de temps de réglage un système de pinces à changement rapide permet-il réellement d'économiser ?
R : Généralement 3,5 à 6 minutes par changement par rapport à un écrou fileté standard. Un échange manuel qui prend 4,5 à 8,5 minutes tombe généralement à 1–2,3 minutes, y compris la vérification de la première pièce. À huit changements par poste sur deux postes, cela représente environ 20 à 35 heures de broche récupérées par mois. Les économies réelles dépendent de votre production, de la taille du mandrin et de la discipline de vos opérateurs concernant le couple.
Q : Un mandrin porte-pince à changement rapide réduit-il la précision d'usinage ?
R : Pas intrinsèquement. La précision provient de l'ajustement conique et de la concentricité de l'alésage de la pince, et un mécanisme à changement rapide ne modifie que la façon dont la pince est comprimée. Les systèmes bien fabriqués maintiennent le même TIR de 0,005–0,015 mm que les écrous filetés. Le risque est la variation de la force de serrage avec les conceptions à actionnement manuel, c'est pourquoi les tirants actionnés par la machine sont préférables lorsque votre tolérance est inférieure à 0,01 mm.
Q : Puis-je adapter un système à changement rapide à un tour CNC existant ?
R : Souvent oui. Les bagues à baïonnette et les mandrins à levier sont disponibles pour les interfaces de broche courantes, et les mandrins porte-pince actionnés par tirant peuvent remplacer un mandrin standard sur de nombreux tours CNC. Vérifiez le type de nez de broche, la force maximale de tirant que votre machine peut fournir, et si l'adaptation ajoute un empilage qui affecte votre portée. Un adaptateur mal adapté peut coûter plus de précision que le changement n'en fait gagner.
Q : Quelle série de pinces est la meilleure pour le maintien d'œuvre à changement rapide ?
R : Cela dépend de votre broche et de votre charge de travail. Les pinces ER dominent le fraisage car elles couvrent une large plage de serrage par taille. Les pinces 5C conviennent aux tours et offrent un actionnement rapide par tirant. Les pinces de type suisse sont requises sur les machines à tête glissante car la douille de guidage et la pince doivent correspondre. Choisissez la série que votre machine et votre outillage existant utilisent déjà, puis optimisez le porte-pince.
Q : Quel est le délai de retour sur investissement réaliste pour un système de pinces à changement rapide ?
R : Pour un atelier effectuant huit changements ou plus par poste, le retour sur investissement se mesure généralement en semaines. Le calcul est simple : multipliez les minutes économisées par changement par les changements par mois, convertissez en heures de broche et multipliez par votre taux horaire. Même une économie modeste de 4 minutes à huit changements par poste permet de récupérer plus de 20 heures par mois, ce qui dépasse généralement le coût d'un mandrin à changement rapide de milieu de gamme en un ou deux mois.
