Force de contact dans les ressorts pour connecteurs et interrupteurs
Réponse courte : La force de contact est la force normale qu'un ressort applique à l'interface électrique — généralement 0,2–1,5 N par contact pour les connecteurs de niveau carte, 1–5 N pour les bornes d'alimentation et 0,5–3 N pour les interrupteurs tactiles. Elle doit rester suffisamment élevée pour percer les films d'oxyde et maintenir une résistance de contact stable de l'ordre du milliohm, tout en étant suffisamment faible pour éviter l'usure, l'endommagement du placage et une force d'insertion excessive. En pratique, vous spécifiez une fenêtre, pas une valeur unique — par exemple 1,2 N ±20 % à une déflexion nominale — puis vous la validez par des essais de charge aux deux extrémités de la pile de tolérances. BQUQ usine et forme ces ressorts à Dongguan à ±0,005 mm sur les caractéristiques CNC et établit des devis en 12 heures ouvrables.
Pourquoi la force de contact importe plus que la raideur du ressort en électronique
Dans la plupart des applications de ressorts, les ingénieurs commencent par la raideur. Dans les connecteurs et les interrupteurs, ils devraient commencer par la force.
Un contact de connecteur est d'abord un dispositif électrique et ensuite un dispositif mécanique. Le rôle du ressort est de générer une force normale prévisible à l'interface d'accouplement, car cette force est ce qui :
- Perce les films de surface. Les alliages de cuivre forment des couches d'oxyde et de sulfure en quelques heures d'exposition. Une force de contact d'environ 0,5 N ou plus est généralement nécessaire pour fracturer ces films et établir un véritable contact métal-métal. En dessous, vous comptez sur la conduction par effet tunnel à travers un film mince, et la résistance devient instable.
- Stabilise la résistance de contact. La résistance de contact chute fortement avec l'augmentation de la force à faible charge et se stabilise au-dessus d'environ 1 N pour les contacts dorés typiques. Opérer dans la région plate signifie que de petites variations de fabrication ne se traduisent pas par de grandes fluctuations de résistance.
- Résiste au fretting et aux vibrations. Un micro-mouvement de quelques micromètres à l'interface provoque de la corrosion par fretting. Une force normale plus élevée réduit l'amplitude de glissement relatif, c'est pourquoi les connecteurs automobiles et industriels spécifient des forces minimales plutôt que nominales.
- Survit aux cycles thermiques. La dilatation différentielle entre le boîtier, la borne et le ressort modifie la déflexion en fonction de la température. Une fenêtre de force avec marge absorbe cette dérive.
La contre-pression est tout aussi réelle. Une force trop élevée augmente la force d'insertion, use le placage d'or, soude à froid les contacts en étain tendre et peut déformer la broche mâle. Pour un connecteur multiposition, la force d'insertion totale augmente avec le nombre de contacts — un connecteur 60 positions à 2 N par contact nécessite 120 N de force d'insertion avant les facteurs de frottement, ce qui est déjà inconfortable pour un technicien sur le terrain.
La cible de conception est donc une fenêtre de force, définie à une déflexion spécifique, avec une tolérance définie, mesurée après les opérations de placage et de formage qui sont réellement expédiées.
Comment la force de contact est spécifiée sur un dessin
Une spécification de ressort bien rédigée pour un contact électronique contient quatre nombres, pas un seul.
| Paramètre | Ce qu'il définit | Valeur typique en électronique |
|---|---|---|
| Déflexion de travail | Course de la position libre à la position accouplée | 0,15–0,60 mm |
| Force de contact à la déflexion de travail | Force normale à l'interface électrique | 0,3–1,5 N (signal), 1–5 N (puissance) |
| Tolérance de force | Écart acceptable autour de la valeur nominale | ±15 % à ±25 % |
| Force minimale en fin de vie | Force après relaxation et cyclage | ≥ 60–70 % de la valeur nominale initiale |
Deux valeurs de support méritent également d'être indiquées sur le dessin : la hauteur libre (ou l'angle libre pour les types à torsion) et la contrainte maximale à la déflexion de travail, exprimée en pourcentage de la limite d'élasticité du matériau ou en contrainte cible en MPa.
La raison de spécifier la force plutôt que seulement les dimensions est que la force est la sortie fonctionnelle. Deux ressorts peuvent mesurer identiquement sur un comparateur et fournir des forces différentes en raison de la dérive du diamètre du fil, du nombre de spires, des variations de traitement thermique ou des contraintes résiduelles de formage. L'essai de charge capture tous ces éléments à la fois.
Pour un examen plus approfondi de l'interaction entre raideur et force dans une famille de ressorts, voir raideur du ressort vs force.
Contacts de signal, de puissance et d'interrupteur
Les trois catégories se comportent suffisamment différemment pour justifier des règles distinctes.
Contacts de signal (carte à carte, FFC/FPC, pas fin) fonctionnent à 0,2–1,0 N. Le risque dominant n'est pas la résistance mais l'usure : une force faible plus des vibrations plus des cycles d'accouplement répétés usent à travers 0,4–0,8 µm d'or. De nombreuses conceptions à pas fin acceptent 0,3 N car la géométrie du contact utilise une couronne ou un bord tranchant qui concentre la contrainte et perce les films localement.
Contacts de puissance fonctionnent à 1–5 N et parfois plus. Ici, le facteur déterminant est la densité de courant et la chaleur. Une force plus élevée abaisse la résistance de constriction, ce qui réduit l'échauffement I²R à l'interface. Un contact à lame de 20 A à 3 N fonctionnera sensiblement plus froid que le même contact à 1 N.
Interrupteurs tactiles sont un hybride. Le dôme métallique ou le cantilever doit fournir un déclic net avec une force d'actionnement définie (souvent 1,0–3,5 N) et une force de retour suffisamment élevée pour ouvrir le circuit de manière fiable. La durée de vie de l'interrupteur est dominée par le rapport entre force d'actionnement et force de relâchement et par le niveau de contrainte dans le dôme.
Matériaux et géométrie : d'où vient réellement la force de contact
La force de contact est le produit de la rigidité et de la déflexion. Les deux sont déterminés par le matériau et la géométrie, et les deux sont contraints par l'exigence électrique.
Les alliages de cuivre dominent
| Matériau | Module typique | Conductivité | Où il convient |
|---|---|---|---|
| Bronze phosphoreux (C51000, C52100) | ~110 GPa | 15–20 % IACS | Contacts de signal généraux, bonne durée de vie en fatigue, faible coût |
| Cuivre béryllium (C17200, C17510) | ~128 GPa | 22–60 % IACS (vieilli) | Contacts à cycle élevé, force élevée, faible déflexion |
| Laiton (C26000) | ~110 GPa | 28 % IACS | Faible coût, faible cycle, force modérée |
| Maillechort | ~125 GPa | 5–10 % IACS | Clips à ressort et blindage, non porteurs de courant |
| Acier inoxydable (301, 17-7PH) | ~190–200 GPa | <3 % IACS | Clips de rétention, doigts EMI, ressorts non-signal |
Le cuivre béryllium est le choix classique lorsque la force doit être élevée et l'encombrement réduit, car il peut être vieilli à très haute limite d'élasticité tout en conservant une conductivité utile. Les compromis — y compris les questions réglementaires et d'approvisionnement autour du béryllium — sont couverts dans ressorts en cuivre béryllium.
Leviers géométriques
Une fois le matériau fixé, le concepteur contrôle la force par :
- Longueur et épaisseur de poutre. Pour un contact cantilever, la force varie avec le cube de l'épaisseur et inversement avec le cube de la longueur. Un changement d'épaisseur de 10 % modifie la force d'environ 33 %. C'est pourquoi la tolérance d'épaisseur de bande importe plus que la plupart des dessins ne l'admettent.
- Rayon ou couronne de contact. Un contact plus tranchant concentre la contrainte et abaisse la force nécessaire pour percer les films, au prix d'une usure locale plus élevée.
- Nombre de spires actives dans les contacts hélicoïdaux, qui détermine la raideur linéairement.
- Précharge. Intégrer une déflexion initiale à l'assemblage élimine le jeu et fait démarrer la courbe force-déflexion dans sa région linéaire.
Contrainte et relaxation
Le facteur limitant n'est généralement pas la limite d'élasticité à l'assemblage mais la relaxation de contrainte dans le temps et en température. Un contact maintenu à 70–80 % de la limite d'élasticité à 85 °C perdra de la force en continu. La pratique de conception pour les connecteurs à longue durée de vie consiste à maintenir la contrainte de travail en dessous d'environ 40–50 % de la limite d'élasticité à 0,2 % du matériau à température, ou à choisir un alliage à forte résistance à la relaxation comme le cuivre béryllium vieilli ou un bronze phosphoreux haute performance.
Tolérances de fabrication qui modifient la force de contact
C'est ici qu'une bonne conception rencontre la réalité. La force de contact est une accumulation, et chaque élément contribue.
| Source de variation | Contribution typique à la dispersion de force | Méthode de contrôle |
|---|---|---|
| Épaisseur de bande | ±3–8 % | Inspection à réception, bobine certifiée |
| Retour élastique au formage | ±5–15 % | Compensation d'outillage, réglage en matrice |
| Traitement thermique / vieillissement | ±5–12 % | Contrôle du profil de four, vérifications de dureté |
| Épaisseur de placage | ±1–3 % | Contrôle du bain, vérification XRF |
| Déflexion d'assemblage | ±5–10 % | Contrôle du montage, essai de charge à 100 % |
| Répétabilité de mesure | ±2–5 % | Gauge R&R, vitesse d'essai définie |
Empilées aléatoirement, ces variations produisent facilement une dispersion de force de ±20 % — c'est exactement pourquoi ±20 % est une tolérance de dessin réaliste et ±5 % ne l'est pas, à moins d'être prêt à tester et trier à 100 %.
Deux conséquences pratiques :
1. Spécifiez la force à une déflexion que vous pouvez réellement mesurer. Si le dessin indique « 1,2 N à 0,4 mm » mais que le montage d'essai mesure à hauteur libre, le nombre n'a pas de sens.
2. Décidez tôt si vous avez besoin d'un essai de charge à 100 %. Pour les pièces critiques pour la sécurité ou à grand volume proches de l'automobile, l'essai de charge automatisé à 100 % avec tri conforme/non conforme est standard. Pour l'électronique grand public, l'échantillonnage statistique avec SPC sur le processus de formage est généralement suffisant. L'approche de BQUQ à ce sujet est décrite dans essai de charge des ressorts.
Comment la force de contact est mesurée
Trois méthodes couvrent la plupart des besoins de production.
Essai force-déflexion. Un banc motorisé entraîne le ressort ou le contact à une déflexion définie et enregistre la force. Cela donne la courbe complète, à partir de laquelle vous lisez la force à la déflexion de travail, la raideur et toute non-linéarité. La vitesse compte : tester à 50 mm/min et 5 mm/min peut donner des résultats différents sur des pièces plaquées ou revêtues de polymère.
Essai de force à hauteur. Une vérification plus simple et plus rapide : comprimer jusqu'à une butée dure et lire la force. Convient au tri à grand volume où un seul point de la courbe importe.
Essai de résistance de contact in situ. Le test le plus honnête fonctionnellement : accoupler le connecteur, faire passer un courant défini (généralement 100 mA max pour éviter l'échauffement) et mesurer la chute en millivolts à travers l'interface. Cela valide que la fenêtre de force délivre réellement une résistance stable après placage, cycles thermiques et cycles d'accouplement.
Une spécification prête pour la production associe généralement un essai de charge mécanique à une vérification périodique de résistance, car un ressort peut réussir l'essai de charge et échouer électriquement si la géométrie du contact ou le placage est incorrect.
Liste de contrôle de conception pour les ressorts de connecteurs et interrupteurs
Avant de diffuser un dessin, confirmez :
- La force de contact est spécifiée à la déflexion de travail, avec une tolérance pas plus serrée que ce que le processus peut tenir.
- La force minimale en fin de vie est indiquée, en tenant compte de la relaxation à la température maximale de fonctionnement.
- La contrainte de travail est inférieure au seuil de sécurité vis-à-vis de la relaxation pour l'alliage choisi.
- La hauteur libre ou l'angle libre est spécifié avec une tolérance que le processus de formage peut respecter.
- Le revenu du matériau et le sens du grain par rapport à la ligne de pliage sont indiqués.
- Le placage est spécifié par épaisseur et type, avec une note sur l'interface de contact uniquement.
- La méthode d'essai, la déflexion du montage et la vitesse d'essai sont définies sur le dessin ou dans une spécification référencée.
- La durée de vie en cycles d'accouplement et toute exigence de cyclage thermique sont indiquées.

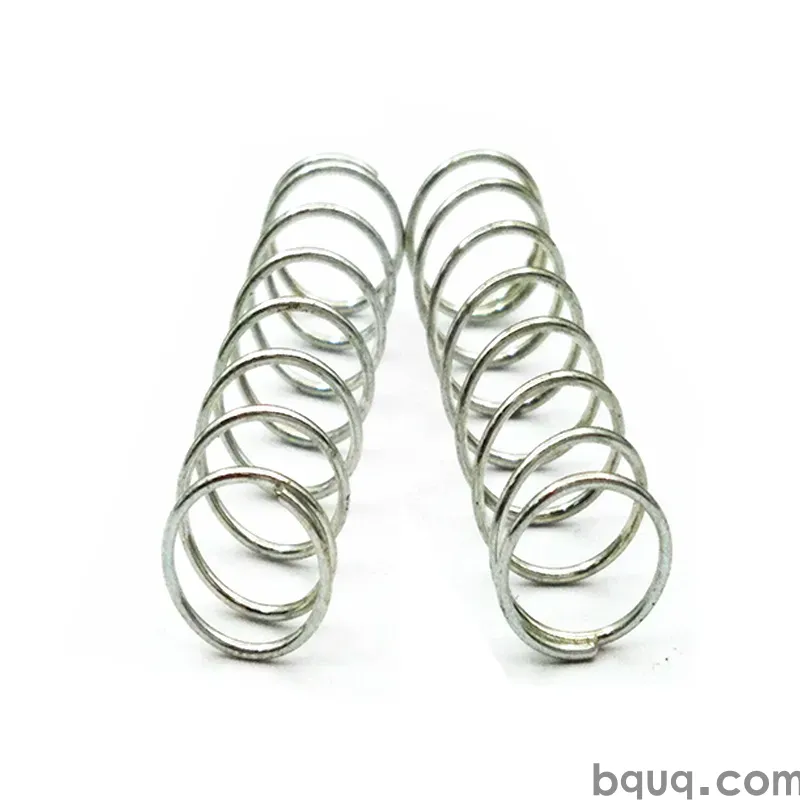

Pour les contacts hélicoïdaux et à forme de bobine, la même discipline s'applique avec la raideur substituée à la rigidité de poutre — voir ressorts de compression pour la famille de géométries standard, et ressorts de traction personnalisés où le contact est tiré plutôt que poussé. Les crans d'interrupteurs rotatifs et les contacts multipositions relèvent généralement de la famille des ressorts de torsion.
Travailler avec un fabricant de ressorts sur la force de contact
Le mode de défaillance le plus courant dans l'approvisionnement de ressorts de contact électroniques est un dessin qui spécifie les dimensions mais pas la fonction. Le fournisseur fabrique alors des pièces qui mesurent correctement et échouent sur le terrain.
Une brève spécification fonctionnelle — force à la déflexion, tolérance, méthode d'essai et minimum en fin de vie — élimine la plupart de ce risque et permet au fabricant de choisir la voie de processus. Cela lui permet aussi de vous dire honnêtement si votre cible est réalisable : une fenêtre de force de ±10 % sur un cantilever en bronze phosphoreux de 0,15 mm d'épaisseur avec une déflexion de 0,3 mm est une proposition très différente de la même fenêtre sur une pièce de 0,5 mm d'épaisseur.
BQUQ exploite quatre lignes de production dans une seule usine à Dongguan couvrant l'usinage CNC, l'emboutissage des métaux, les ressorts sur mesure et les dissipateurs thermiques, ce qui signifie que les ressorts de contact peuvent être emboutis, formés, traités thermiquement et testés en charge sans quitter le bâtiment. Les caractéristiques CNC tiennent ±0,005 mm là où la géométrie du contact l'exige. Les devis sont retournés en 12 heures ouvrables, et le MOQ est suffisamment flexible pour les prototypes et les préséries.
Questions fréquentes
Q : Quelle est la force de contact typique pour un connecteur carte à carte ?
R : La plupart des connecteurs carte à carte à pas fin et FFC/FPC fonctionnent à 0,2–1,0 N par contact, avec 0,4–0,6 N comme valeur nominale courante. Les contacts de puissance de la même famille peuvent fonctionner à 1–5 N. La valeur dépend de la géométrie du contact, du placage et du nombre de cycles d'accouplement requis. Spécifiez toujours une fenêtre plutôt qu'un nombre unique.
Q : Quelle tolérance de force de contact un fabricant de ressorts peut-il réellement tenir ?
R : Pour les contacts en bande formée, ±20 % est courant et ±15 % est réalisable avec un bon outillage et un réglage en matrice. Plus serré que ±10 % nécessite généralement un essai de charge automatisé à 100 % et un tri, ce qui ajoute du coût. Les ressorts de compression hélicoïdaux peuvent souvent tenir ±10 % sur la raideur plus facilement que les contacts formés ne tiennent ±10 % sur la force.
Q : Une force de contact plus élevée signifie-t-elle toujours une résistance de contact plus faible ?
R : Non. La résistance chute fortement avec la force jusqu'à environ 1 N pour les contacts dorés, puis se stabilise. Au-delà, une force supplémentaire apporte très peu électriquement tout en augmentant l'usure, la force d'insertion et l'endommagement du placage. L'objectif est de se situer dans la région plate avec marge, pas de maximiser la force.
Q : Qu'est-ce qui fait chuter la force de contact au cours de la vie d'un connecteur ?
R : La relaxation de contrainte dans le matériau du ressort est la cause principale, entraînée par la température et le rapport entre contrainte de travail et limite d'élasticité. L'usure par fretting et le transfert de placage à l'interface dégradent également les performances. Maintenir la contrainte de travail en dessous d'environ 40–50 % de la limite d'élasticité à température, et choisir un alliage à bonne résistance à la relaxation, limite la chute.
Q : BQUQ peut-il produire des ressorts de contact selon une force spécifiée plutôt que selon des dimensions ?
R : Oui. Envoyez la déflexion de travail, la force cible, la tolérance et la méthode d'essai, et BQUQ sélectionnera le matériau et la voie de processus pour l'atteindre, puis vérifiera par essai de charge. Quatre lignes de production dans une usine ISO9001 à Dongguan couvrent l'emboutissage, le formage, le traitement thermique et les essais. Les devis sont émis dans les 12 heures ouvrables.
