Essais de charge des ressorts : méthodes de contrôle qualité et critères d'acceptation
Réponse courte : L'essai de charge vérifie qu'un ressort délivre la force pour laquelle il a été conçu, et pas seulement les dimensions selon lesquelles il a été dessiné. Un lot de production est accepté lorsque la charge mesurée à une déflexion spécifiée reste dans la tolérance du plan — généralement ±10 % pour les ressorts commerciaux et ±5 % pour les ressorts de précision — et lorsque le taux, la longueur libre et le set sont cohérents sur l'échantillon. Testez sur un instrument force-déplacement calibré, échantillonnez selon un plan défini (couramment 5 à 10 pièces par lot pour les contrôles dimensionnels/de charge), et enregistrez la charge en 2 à 3 points le long de la courbe plutôt qu'une valeur unique. BQUQ teste les ressorts sur le même site de production ISO9001 à Dongguan qui les usine, les emboutit et les forme, avec des devis retournés en 12 heures ouvrées.
Pourquoi les contrôles dimensionnels seuls ne prouvent pas qu'un ressort fonctionne
Un ressort peut être parfaitement conforme — diamètre de fil nominal, diamètre extérieur nominal, longueur libre nominale — et pourtant échouer à l'assemblage. La raison est que la charge dépend de plusieurs variables à la fois : le diamètre de fil à la puissance quatre, le nombre de spires actives, le diamètre moyen de spire et le module de cisaillement du matériau. Une dérive de 2 % du diamètre de fil, invisible face à une tolérance de ±0,05 mm, déplace la charge d'environ 8 %. Une seule spire active supplémentaire modifie le taux de plusieurs pour cent. Un matériau issu d'une autre coulée, ou une spire qui n'a pas été détendue de manière identique, décale toute la courbe.
C'est pourquoi le contrôle qualité des ressorts est construit autour de la courbe force-déplacement. Les dimensions indiquent que le ressort a été fabriqué selon le plan ; l'essai de charge indique qu'il se comportera comme l'assemblage l'attend.
Pour un examen plus approfondi de l'interaction de ces variables géométriques, consultez notre article sur l'indice de ressort et la contrainte, qui explique pourquoi l'indice détermine à la fois la contrainte et la fabricabilité.
Que mesure réellement un essai de charge de ressort ?
Trois grandeurs comptent dans presque toutes les discussions d'acceptation de ressorts.
Charge à longueur (ou charge à déflexion)
La force nécessaire pour comprimer (ou étendre) le ressort à une hauteur installée spécifiée. C'est le nombre d'acceptation le plus utile car il reflète directement la condition de service. Un ressort de compression spécifié comme « 12,5 N à 15 mm de hauteur installée » doit être testé exactement à cette hauteur.
Taux de ressort
La pente de la courbe force-déplacement, exprimée en N/mm ou lbf/in. Le taux est généralement calculé entre deux points de mesure plutôt qu'en un seul point, ce qui réduit l'effet de l'assise des spires d'extrémité et du bruit de mesure. Pour un ressort linéaire, le taux doit être stable sur toute la plage de travail.
Longueur libre et set
La longueur libre est mesurée avant et après cyclage. Un ressort qui perd de la longueur après la première compression a pris un « set » — une déformation permanente due à des contraintes dépassant la limite élastique du matériau. Un certain set est normal au premier cycle ; un set excessif ou continu est un défaut.
Contrôles supplémentaires qui accompagnent souvent l'essai de charge
| Contrôle | Ce qu'il détecte | Méthode typique |
|---|---|---|
| Hauteur à spires jointives | Blocage des spires avant la course prévue | Pied à coulisse / jauge de hauteur |
| Équerrage des extrémités | Charge latérale, flambage, assise inégale | Jauge d'équerrage, optique |
| Perpendicularité | Désalignement à l'assemblage | Montage avec comparateur à cadran |
| État de surface | Fissures, replis, marques d'outil | Visuel, grossissement 10x |
| Épaisseur de revêtement | Durée de vie anticorrosion insuffisante | Micromètre avant/après, ou jauge |
| État de contrainte résiduelle | Durée de vie en fatigue | Vérification du grenaillage (Almen) |
Quelle méthode d'essai devez-vous spécifier ?
La bonne méthode dépend du volume, de la tolérance et de l'utilisation du ressort. Le tableau ci-dessous compare les options courantes.
| Méthode | Principe | Idéal pour | Limites |
|---|---|---|---|
| Banc de charge manuel avec capteur de force | Comprimer jusqu'à une butée, lire la force | Faible volume, tolérances serrées, approbation de prototype | Lent ; assise dépendante de l'opérateur |
| Testeur force-déplacement motorisé | Courbe continue, taux calculé automatiquement | Échantillonnage en production, ressorts critiques en taux | Coût d'équipement plus élevé |
| Capteur de force + LVDT en ligne | Contrôle à 100 % ou à fort pourcentage | Grand volume de type automobile | Coût de montage ; temps de cycle |
| Poids mort / masse suspendue | Une masse connue défléchit le ressort | Ressorts de traction simples, contrôles sur site | Grossier ; un seul point |
| Compression à spires jointives + relâchement | Set et variation de longueur libre | Ressorts formés à chaud et haute résistance | Destructif pour l'échantillon |
| Banc de fatigue avec suivi de charge | Décroissance de charge au fil des cycles | Applications critiques pour la durée de vie | Longue durée d'essai |
Pour la plupart des acheteurs B2B s'approvisionnant auprès d'une usine de ressorts chinoise, la combinaison pratique est un testeur force-déplacement motorisé pour l'échantillonnage plus un montage de charge go/no-go pour un criblage à 100 % sur les pièces critiques. Cela fournit une courbe complète pour le dossier d'ingénierie et un pass/fail rapide en ligne.
Comment définir des critères d'acceptation qui tiennent ?
Les critères d'acceptation doivent être écrits dans le plan, et non négociés après coup. Un plan de ressort bien spécifié comprend :
- Charge à une ou deux hauteurs de référence, avec tolérance (par ex. 18,0 N ±1,0 N à 20,0 mm)
- Taux, avec tolérance (par ex. 1,20 N/mm ±8 %)
- Longueur libre, avec tolérance
- Hauteur à spires jointives en maximum
- Méthode d'essai et définition du montage — en particulier le diamètre du plateau de compression, car le frottement et le contact des spires d'extrémité modifient les lectures
- Exigence de set / précontrainte, si le ressort sera installé à une hauteur au-delà de sa longueur libre telle qu'enroulée
Une règle empirique utile pour les bandes de tolérance :
| Classe de ressort | Tolérance de charge | Tolérance de taux | Application typique |
|---|---|---|---|
| Commercial | ±10 % | ±10 % | Couvercles, loquets, quincaillerie générale |
| Précision | ±5 % | ±5 % | Vannes, connecteurs, instruments |
| Haute précision | ±3 % ou plus serré | ±3 % | Dispositifs médicaux, actionneurs de précision |
Plus serré que ±3 % est réalisable mais nécessite un contrôle plus strict du diamètre de fil, un ajustement du taux en cours de production et souvent un contrôle à 100 % — autant d'éléments qui augmentent le coût unitaire. Les acheteurs doivent spécifier la bande la plus large que l'assemblage tolère réellement.
Plans d'échantillonnage : combien de ressorts tester ?
L'échantillonnage doit correspondre à la conséquence d'une défaillance, et non à la commodité de l'inspecteur.
Définition du lot
Définissez un lot comme des ressorts issus d'une même coulée de fil, d'un même réglage machine et d'une même campagne de production continue. Mélanger des réglages dans un même lot masque la variation.
Approches d'échantillonnage courantes
| Taille de lot | Échantillon dimensionnel + charge | Notes |
|---|---|---|
| Moins de 500 pcs | 5 pcs | Ajouter 2 pcs pour l'essai de set destructif |
| 500–5 000 pcs | 8–13 pcs | Selon un plan de type AQL, resserré sur nouveau réglage |
| 5 000–50 000 pcs | 13–20 pcs | Envisager la MSP sur la charge à longueur |
| Plus de 50 000 pcs | MSP + courbe complète périodique | Carte de contrôle sur la charge et la longueur libre |
Pour les ressorts critiques pour la sécurité ou la vie, l'échantillonnage ne suffit pas — spécifiez un criblage de charge à 100 %. Sur un testeur motorisé avec un nid personnalisé, le criblage à 100 % de petits ressorts de compression est réaliste aux vitesses de production, et c'est le seul moyen de garantir que chaque unité respecte la fenêtre de charge.
Premier article et approbation de réglage
Chaque nouvel outillage, nouvelle coulée de fil ou ajustement machine significatif doit déclencher une inspection du premier article avec une courbe force-déplacement complète, et pas seulement un point de charge unique. La courbe montre si le ressort est linéaire, si les extrémités s'assoient correctement et si le taux correspond à l'intention de conception. Une fois la courbe approuvée, l'échantillonnage en production peut être réduit à des contrôles de charge à longueur.
Où l'essai de charge s'inscrit dans un flux de contrôle qualité complet
L'essai de charge est une étape dans une séquence. Un flux de contrôle qualité de ressort robuste ressemble à ceci :
1. Inspection du fil à réception — diamètre, traction, revêtement, traçabilité du lot de coulée
2. Approbation du réglage — premier article avec courbe complète et rapport dimensionnel
3. Contrôles en cours de production — longueur libre et charge à longueur à intervalles définis
4. Vérification après traitement — après détente, grenaillage, revêtement ou précontrainte à chaud
5. Inspection finale — échantillonnage selon le plan, avec charge, dimensions et visuel
6. Documentation — rapport d'inspection avec valeurs réelles, pas seulement pass/fail
L'étape 4 compte plus que la plupart des acheteurs ne l'imaginent. La détente et le revêtement modifient légèrement la charge. Un ressort qui passe avant revêtement peut se situer en limite de tolérance après. Tester après l'étape de process finale est le seul moyen de certifier l'état livré.
Si vous diagnostiquez un ressort qui a passé l'inspection mais a échoué sur le terrain, notre guide d'analyse de défaillance de ressort passe en revue les causes racines courantes, de la fragilisation par l'hydrogène à l'amorçage de fatigue.
Erreurs courantes dans l'essai de charge des ressorts
Tester à la mauvaise hauteur. La hauteur de référence doit correspondre à la hauteur installée dans l'assemblage. Un ressort testé à longueur libre plus 10 mm ne vous dit rien s'il est installé à 6 mm.
Ignorer les effets du montage. Le diamètre, la planéité et le parallélisme du plateau de compression modifient la lecture. Deux laboratoires testant le même ressort sur des montages différents peuvent diverger de plusieurs pour cent. Spécifiez le montage dans le plan.
Utiliser un seul point pour juger le taux. Une seule lecture de charge ne permet pas de distinguer un ressort raide à longueur libre courte d'un ressort souple à longueur libre longue. Testez toujours en deux points.
Omettre l'essai de set. Pour les ressorts installés au-delà de leur longueur telle qu'enroulée, la précontrainte fait partie de la spécification. Testez la longueur libre avant et après le premier cycle de compression.
Ne pas enregistrer les valeurs réelles. Un tampon pass/fail ne fournit aucune donnée de tendance. Les chiffres réels permettent de détecter une dérive avant qu'elle ne devienne un rejet.
Tester après la mauvaise étape de process. Comme indiqué ci-dessus, testez toujours dans l'état livré.
Comment BQUQ gère l'essai de charge des ressorts
BQUQ exploite quatre lignes de production dans une seule usine à Dongguan — usinage CNC, emboutissage des métaux, ressorts sur mesure et dissipateurs thermiques — sous un seul système qualité ISO9001. Les ressorts sont formés, détendus et testés en charge sur le même site, ce qui signifie que les changements de process sont visibles immédiatement plutôt qu'après une expédition.
Pour les programmes de ressorts, nous fournissons généralement :
- Inspection du premier article avec une courbe force-déplacement complète
- Vérification de la charge à longueur et du taux par rapport au plan
- Contrôles de longueur libre, hauteur à spires jointives et équerrage
- Vérification du set / de la précontrainte lorsque spécifié
- Rapports d'inspection avec valeurs mesurées réelles
- MOQ flexible pour que les prototypes et lots pilotes puissent être validés avant engagement de volume
La capacité d'usinage CNC sur site atteint ±0,005 mm, ce qui prend en charge les montages serrés et les nids d'essai dont dépend un essai de charge précis. Les devis sont retournés sous 12 heures ouvrées.

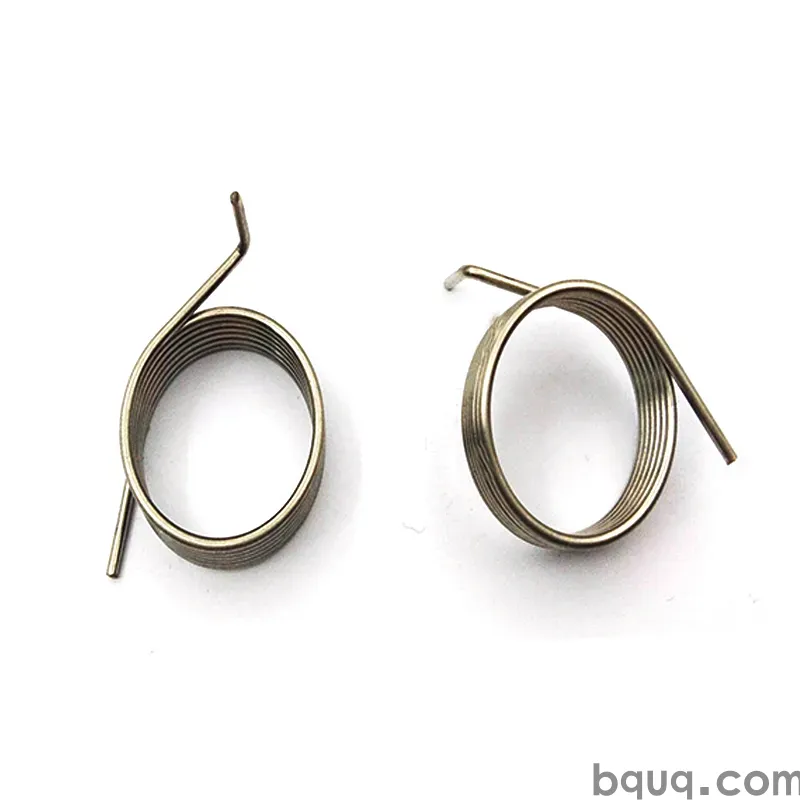

Pages produits associées : ressorts de compression, ressorts de traction sur mesure et ressorts de torsion.
Si vos ressorts sont également limités en durée de vie, nos notes sur le processus de précontrainte à chaud expliquent comment une précontrainte contrôlée stabilise la charge et améliore les performances en fatigue.
Questions fréquentes
Q : Quelle est la tolérance standard pour la charge d'un ressort ?
R : Il n'existe pas de norme universelle. Les ressorts commerciaux sont couramment spécifiés à ±10 % en charge, les ressorts de précision à ±5 % et les ressorts de haute précision à ±3 % ou plus serré. La tolérance correcte est la bande la plus large que votre assemblage peut tolérer, car la resserrer augmente le coût unitaire via un contrôle plus strict du fil et une inspection accrue. Écrivez toujours la tolérance et la hauteur de référence sur le plan.
Q : Combien de ressorts faut-il tester par lot ?
R : Pour les lots de moins de 500 pièces, cinq échantillons constituent une base courante. Pour 500 à 5 000 pièces, huit à treize échantillons. Au-delà, la maîtrise statistique des procédés sur la charge à longueur est plus efficace que de grands échantillons. Les ressorts critiques pour la sécurité doivent être criblés à 100 % en charge plutôt qu'échantillonnés. Définissez un lot comme une coulée de fil et un réglage continu.
Q : L'essai de charge peut-il être réalisé sans détruire le ressort ?
R : Oui. Les essais de charge à longueur et de taux sont non destructifs tant que vous restez dans la plage de travail prévue. Seuls l'essai de set, la compression à spires jointives et l'essai de fatigue consomment l'échantillon. Les essais non destructifs signifient que les mêmes pièces échantillonnées peuvent aussi être mesurées dimensionnellement, ce qui améliore la corrélation entre les données de charge et de géométrie.
Q : Pourquoi mon ressort passe-t-il l'inspection mais échoue-t-il à l'assemblage ?
R : Les causes les plus courantes sont un test à une hauteur différente de la hauteur installée, des différences de montage entre le fabricant de ressorts et votre ligne, un décalage de charge après revêtement ou détente, et un set qui ne se produit qu'après des cycles répétés. Spécifiez la hauteur installée, le montage et l'état livré, et demandez des valeurs mesurées réelles plutôt que des tampons pass/fail.
Q : La température affecte-t-elle l'essai de charge des ressorts ?
R : Oui. Les matériaux de ressort perdent du module lorsque la température augmente, donc la charge à une déflexion donnée diminue. Les essais standard sont réalisés à température ambiante, généralement 20–25 °C. Si votre application fonctionne à chaud ou à froid, indiquez la température de service sur le plan afin que le ressort puisse être conçu et testé avec le bon module, et que les conditions de la salle d'essai soient contrôlées.
