Normes de ressorts : ISO 10243, DIN 2095 et ce qui s'applique
Réponse courte : ISO 10243 couvre les ressorts de presse à fil rectangulaire codés par couleur pour l'outillage de presse, tandis que DIN 2095 couvre les ressorts de compression hélicoïdaux à fil rond enroulés à froid avec des grades de qualité définis et des tableaux de tolérance. Aucune des deux normes n'est une exigence universelle — elles s'appliquent lorsque votre plan, votre catalogue d'outillage ou la spécification de votre client le stipule. Si un ressort n'est pas un ressort de presse de catalogue et pas un article standard DIN 2095, le document de référence est votre propre plan : diamètre de fil, longueur libre, hauteur solide, raideur et configuration des extrémités. BQUQ fabrique selon des tolérances de plan de ±0,005 mm sur les caractéristiques usinées CNC et chiffre les ressorts sur mesure dans les 12 heures ouvrables.
Qu'est-ce que l'ISO 10243 ?
L'ISO 10243 est la norme internationale pour les ressorts de compression à section rectangulaire utilisés dans les outils de presse et les ensembles de matrices. Elle est l'héritière directe de l'ancienne lignée allemande DIN 9834 / ISO 10243, et c'est la raison pour laquelle les ressorts de presse sont proposés en couleurs.
La norme définit :
- Section du fil — rectangulaire (souvent appelée « fil plat » ou « fil ovale » en atelier), qui permet de loger plus de matière dans un alésage donné que le fil rond et fournit donc une force plus élevée par unité de déflexion.
- Diamètres d'alésage et de tige — une matrice fixe de tailles d'alésage et de diamètres de mandrin correspondants afin qu'un ressort s'insère dans une poche alésée standard sans ajustement personnalisé.
- Longueur libre et profondeur d'alésage — longueurs standard correspondant à des profondeurs de poche standard.
- Classes de charge — légère, moyenne, lourde et extra-lourde, chacune avec une déflexion maximale admissible en pourcentage de la longueur libre.
- Codage couleur — la couleur de peinture sur la spire d'extrémité identifie la classe de charge. Il s'agit d'une convention pratique, pas d'une garantie de performance en soi.
Le code couleur, et pourquoi il compte en atelier
Le système de couleurs existe pour qu'un outilleur puisse identifier un ressort à l'œil dans une presse sans le mesurer. Les attributions de couleurs typiques de l'industrie vont du vert pour le service léger, bleu pour moyen, rouge pour lourd, et jaune ou marron pour extra-lourd, mais la correspondance exacte couleur-classe varie entre les fabricants. Ne spécifiez jamais un ressort de presse par la couleur seule dans un bon de commande — indiquez toujours par écrit le code de taille ISO 10243, la longueur libre et la classe de charge.
Ce que l'ISO 10243 ne couvre pas
L'ISO 10243 ne couvre pas les ressorts à fil rond, les ressorts de traction, les ressorts de torsion ou les ressorts pour applications non-outillage. Elle ne définit pas non plus la chimie des matériaux. Un ressort de presse peut être fabriqué en chrome-silicium, chrome-vanadium ou une nuance brevetée trempée à l'huile et rester conforme à la norme dimensionnelle. Si votre application est sensible à la durée de vie en fatigue à cycles élevés, le matériau et le traitement thermique importent plus que la norme dimensionnelle — voir nos notes sur les ressorts en chrome-silicium pour comprendre comment le choix de l'alliage modifie la performance en fatigue.
Qu'est-ce que la DIN 2095 ?

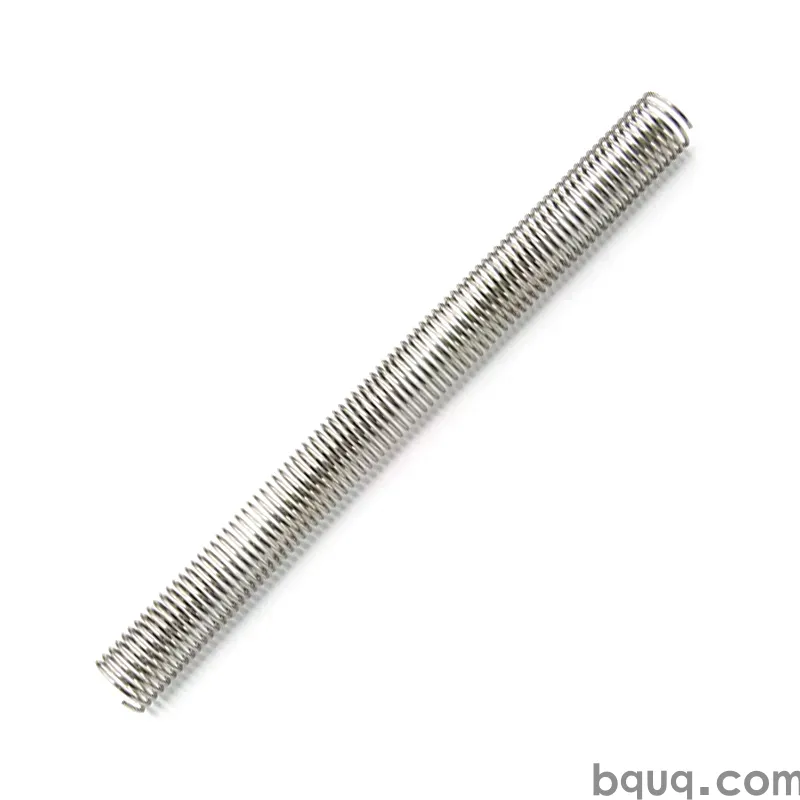

La DIN 2095 est la norme allemande pour les ressorts de compression hélicoïdaux cylindriques enroulés à froid en fil rond. Là où l'ISO 10243 concerne le matériel d'outillage, la DIN 2095 concerne le ressort de compression à usage général.
Elle spécifie :
| Élément | Ce que définit la DIN 2095 |
|---|---|
| Plage de diamètre de fil | Fil rond, enroulé à froid, dans une série de diamètres définie |
| Sens d'enroulement | À droite par défaut sauf indication contraire |
| Types d'extrémités | Fermées, fermées et meulées, ouvertes, ouvertes et meulées |
| Grades de qualité | Grades basés sur la sévérité des tolérances pour le diamètre de fil, le diamètre extérieur, la longueur libre et la perpendicularité |
| Tableaux de tolérance | Écart admissible en fonction de l'indice de ressort et du grade de qualité |
| Hypothèses matériaux | Aciers à ressorts standard avec valeurs de module définies utilisées dans les formules de calcul |
Les grades de qualité expliqués
La contribution la plus utile de la DIN 2095 au plan d'un acheteur est le concept de grade de qualité. Un grade plus serré coûte plus cher car il exige un contrôle d'enroulement plus strict, un fil plus homogène et souvent une opération de meulage sur les extrémités. Le compromis est simple : si votre ressort se loge dans un alésage avec un jeu généreux et que la charge n'est pas critique, un grade plus large convient. Si le ressort positionne un mécanisme de précision ou fonctionne dans un empilage où la longueur cumulée compte, spécifiez le grade plus serré.
C'est ici que la tolérance de longueur de ressort devient une décision d'achat plutôt qu'un détail de fabrication — la tolérance que vous inscrivez sur le plan détermine directement la gamme de fabrication et le prix.
Les limites de la DIN 2095
La DIN 2095 suppose un fil rond enroulé à froid avec un indice raisonnablement conventionnel. Elle ne couvre pas les grands ressorts enroulés à chaud, le fil rectangulaire ou les ressorts avec des configurations d'extrémités inhabituelles. Elle ne garantit pas non plus une charge à une hauteur donnée — elle garantit les dimensions et, par extension, les entrées dimensionnelles d'un calcul de charge. La vérification de la charge est un essai distinct, c'est pourquoi le test de charge des ressorts fait partie de votre plan de contrôle à réception, quelle que soit la norme que vous citez.
ISO 10243 vs DIN 2095 : Comparaison côte à côte
| Attribut | ISO 10243 | DIN 2095 |
|---|---|---|
| Type de produit | Ressorts de presse à fil rectangulaire | Ressorts de compression hélicoïdaux à fil rond |
| Utilisation principale | Outils de presse, ensembles de matrices, moules d'injection | Machines générales, mécanismes, assemblages |
| Section de fil | Rectangulaire / plat | Rond |
| Identification | Code de taille plus classe de charge codée par couleur | Dimensions du plan plus grade de qualité |
| Directive de déflexion | Déflexion max en % de la longueur libre par classe de charge | Calculée à partir de la contrainte et de l'indice |
| Matériau spécifié ? | Non | Suppose des nuances d'acier à ressorts standard |
| Acheteur typique | Atelier d'outillage, concepteur de matrices d'emboutissage | Concepteur de machines, ingénieur composants OEM |
| Disponibilité catalogue | Largement stocké en tailles standard | Stocké en tailles courantes, moins universel |
À retenir en pratique : ces deux normes ne sont pas concurrentes. Une matrice d'emboutissage peut contenir des ressorts de presse ISO 10243 pour la plaque dévêtisseuse et des ressorts de compression DIN 2095 pour un petit mécanisme de rappel, et les deux sont corrects à leur place.
Quelle norme s'applique à mon ressort ?
Posez trois questions dans l'ordre.
1. Est-ce un ressort de presse ou un ressort de compression général ?
Si le ressort se loge dans une poche alésée dans un outil de presse et pousse une plaque dévêtisseuse, c'est un ressort de presse. L'ISO 10243 est le cadre pertinent, et vous devriez acheter une taille de catalogue plutôt que de concevoir à partir de zéro — tout l'intérêt de la norme est l'interchangeabilité.
Si le ressort est un ressort de compression à usage général dans un mécanisme, le cadre de tolérance de la DIN 2095 est la référence naturelle, même si vous n'êtes pas légalement tenu de la citer.
2. Le plan de mon client nomme-t-il une norme ?
Si le plan indique « selon DIN 2095, grade 2 », c'est le contrat. Fabriquez et inspectez selon cela. Si le plan est muet, ne présumez pas qu'une norme s'applique — un plan muet signifie que les dimensions du plan font foi, et toute tolérance non indiquée est une négociation.
3. Le ressort est-il en fait en dehors des deux normes ?
De nombreux ressorts le sont. Les ressorts de traction, les ressorts de torsion, les ressorts coniques, les ressorts à pas variable et tout ce qui a une forme d'extrémité personnalisée sortent du champ des deux documents. Pour ceux-ci, le plan plus une méthode d'inspection définie constituent la seule spécification réelle. Nos ressorts de torsion et ressorts de traction sur mesure sont généralement fabriqués ainsi : entièrement selon plan, avec vérification de charge et dimensionnelle convenue à l'avance.
Ce que les normes ne vous disent pas
Les normes définissent la géométrie et la tolérance. Elles ne définissent pas les choses qui causent le plus souvent des défaillances sur le terrain.
Matériau et traitement thermique
Deux ressorts peuvent satisfaire la même norme dimensionnelle et avoir des durées de vie en fatigue radicalement différentes selon l'alliage, la qualité du fil, les contraintes résiduelles et le traitement de détente. Les normes sont muettes là-dessus car ce sont des documents dimensionnels.
État de surface et protection contre la corrosion
Le grenaillage, le placage et le revêtement modifient tous le comportement en fatigue et la résistance à la corrosion. Rien de tout cela n'est dans la norme dimensionnelle. Si votre ressort fonctionne à l'extérieur ou dans un environnement de lavage, spécifiez explicitement la finition — notre aperçu du placage et revêtement poudre des ressorts couvre les compromis.
Comportement dynamique
Le surgissement, la résonance et la fréquence propre sont des préoccupations de conception, pas des préoccupations de norme. Un ressort qui passe tous les contrôles dimensionnels peut encore échouer dans une application à grande vitesse parce qu'il n'a jamais été vérifié pour la résonance et le surgissement des ressorts.
Comportement en fin de vie
Les normes ne vous disent pas quand un ressort se tassera, s'affaissera ou cédera. Cela dépend de la contrainte à la hauteur installée par rapport à la contrainte admissible du matériau. Si vous utilisez un ressort près de sa limite, consultez surcharge et limite élastique des ressorts avant de valider une conception.
Comment BQUQ gère les spécifications de ressorts
BQUQ (Dongguan) assure la production de ressorts sur mesure aux côtés de l'usinage CNC, de l'emboutissage des métaux et de la fabrication de dissipateurs thermiques dans une seule usine ISO9001, sur quatre lignes de production. Cette colocalisation compte pour les acheteurs de ressorts car elle signifie que l'outillage, les montages et les caractéristiques de forme d'extrémité peuvent être usinés en interne plutôt qu'externalisés.
Ce que nous demandons sur une demande de prix de ressort :
| Information | Pourquoi nous en avons besoin |
|---|---|
| Diamètre de fil et matériau | Détermine le processus d'enroulement et les contraintes admissibles |
| Longueur libre et hauteur solide | Définit la fenêtre d'enroulement et l'indice de ressort |
| Diamètre extérieur ou intérieur | Détermine l'ajustement au mandrin et à l'alésage |
| Charge à une ou deux hauteurs | Nous permet de vérifier la raideur et de fixer le point d'inspection |
| Configuration des extrémités | Fermées, meulées, ouvertes ou personnalisées |
| Environnement de fonctionnement | Guide le choix de finition et de matériau |
| Volume annuel et attente de MOQ | Détermine l'économie de l'outillage et du processus |
Si vous pouvez fournir les dimensions et un point de charge, nous pouvons chiffrer dans les 12 heures ouvrables. Si vous n'avez qu'une enveloppe et une exigence de force, nous pouvons proposer une conception — un MOQ flexible s'applique, donc une série prototype et une série de production sont toutes deux des points de départ viables.
Pour les ressorts de compression standard à fil rond, voir notre page de capacités ressorts de compression. Pour tout ce qui a une forme d'extrémité personnalisée ou une géométrie non standard, envoyez le plan directement.
Questions fréquentes
Q : L'ISO 10243 est-elle obligatoire pour les ressorts de presse ?
R : Non. L'ISO 10243 est une norme dimensionnelle et de classe de charge, pas une exigence légale. Elle ne devient obligatoire que lorsque votre plan, la spécification de votre client ou votre catalogue d'outillage l'invoque. En pratique, la plupart des concepteurs d'outils de presse l'utilisent volontairement car elle garantit l'interchangeabilité — un ressort de remplacement de n'importe quel fournisseur conforme s'adaptera à la même poche et fournira la même classe de charge.
Q : Un ressort peut-il être conforme à la fois à l'ISO 10243 et à la DIN 2095 ?
R : Pas de manière significative. L'ISO 10243 est écrite autour du fil rectangulaire, la DIN 2095 autour du fil rond. Un seul ressort ne peut pas avoir les deux sections, donc les deux normes décrivent des familles de produits différentes. Un ensemble de matrice peut contenir des ressorts conformes à chaque norme à des emplacements différents, mais aucun ressort individuel n'est conforme aux deux simultanément.
Q : Que change réellement le grade de qualité DIN 2095 ?
R : Il change l'écart admissible sur le diamètre de fil, le diamètre extérieur, la longueur libre et la perpendicularité. Un grade plus serré signifie un contrôle d'enroulement plus strict, un fil entrant plus homogène et souvent des extrémités meulées. Le résultat fonctionnel est une meilleure répétabilité dimensionnelle dans un empilage ou un alésage. Choisissez le grade en fonction de la variation cumulée que votre assemblage peut absorber.
Q : Ai-je besoin d'une norme si mon ressort est entièrement sur mesure ?
R : Non, et en citer une peut créer de la confusion. Pour un ressort sur mesure, le plan est la spécification. Indiquez chaque dimension, la charge aux hauteurs qui vous importent, la configuration des extrémités, le matériau, la finition et la méthode d'inspection. Ajoutez une note indiquant que les tolérances non spécifiées suivent une valeur par défaut nommée — cette seule ligne évite la plupart des litiges.
Q : Comment vérifier qu'un ressort respecte la norme que j'ai spécifiée ?
R : Mesurez les dimensions contrôlées par la norme et testez la charge aux hauteurs spécifiées. Pour les ressorts de presse, confirmez le code de taille, la longueur libre et la classe de charge plutôt que de vous fier à la couleur de peinture. Pour les ressorts DIN 2095, vérifiez les dimensions du grade de qualité. Le test de charge à une ou deux hauteurs détecte la plupart des non-conformités que les seuls contrôles dimensionnels manqueraient.
