Ressorts dans les systèmes de suspension et de mouvement : bases de conception
Réponse courte : Concevez un ressort de suspension ou de mouvement en fixant d'abord cinq valeurs — longueur installée, longueur chargée, charge à cette longueur, course maximale et durée de vie en cycles. La raideur du ressort k (N/mm) = ΔF/Δx, et la raideur varie avec le diamètre du fil à la puissance quatre, donc une variation de 10 % du fil modifie la raideur d'environ 46 %. Les ressorts de suspension typiques fonctionnent entre 20 et 120 N/mm avec une précharge de 15 à 35 % ; les ressorts de contrôle de mouvement se situent souvent sous 5 N/mm. Prototypez en 2 à 5 jours, puis validez à 10^5–10^6 cycles avant la mise en production. BQUQ chiffre les ressorts sur mesure en 12 heures ouvrées.
Les ressorts de suspension et les ressorts de contrôle de mouvement se ressemblent sur un plan mais se comportent très différemment en service. L'un absorbe les chocs de la route ou de la machine et doit survivre à des millions de cycles sans s'affaisser. L'autre positionne un mécanisme, maintient une précharge ou ramène un levier, et se soucie souvent plus de la répétabilité que du stockage d'énergie. Bien maîtriser les bases de conception — raideur, précharge, course, matériau et fatigue — est ce qui distingue un ressort qui tient la garantie d'un ressort qui lâche sur le terrain.
Ce guide couvre les décisions d'ingénierie qui comptent avant d'envoyer une demande de prix, avec les chiffres dont vous aurez réellement besoin.
Que fait réellement un ressort de suspension dans un système de mouvement ?
Un ressort dans un système de suspension ou de mouvement remplit un ou plusieurs de ces quatre rôles :
1. Portance — supporter une masse statique à une hauteur définie (poids sur roue d'un véhicule, tête de machine, contrepoids).
2. Stockage et restitution d'énergie — absorber un impact et le restituer sur une distance contrôlée.
3. Précharge et contrôle du jeu — maintenir les pièces en contact pour qu'un mécanisme ne vibre pas ou ne perde pas sa position.
4. Réglage de fréquence — fixer la fréquence propre du système masse-ressort pour qu'elle s'écarte de l'excitation d'un moteur, de la route ou d'une pompe.
La plupart des conceptions réelles remplissent deux ou trois de ces fonctions à la fois. C'est pourquoi la première étape n'est jamais « choisir un ressort » — c'est écrire l'exigence charge-flèche aux deux points de fonctionnement qui comptent : longueur installée (préchargée) et longueur chargée de conception.
Les deux points de fonctionnement à définir
| Paramètre | Symbole | Valeur typique en suspension | Valeur typique en contrôle de mouvement |
|---|---|---|---|
| Longueur libre | L0 | 180–400 mm | 15–80 mm |
| Longueur installée | L1 | 70–85 % de L0 | 80–95 % de L0 |
| Longueur chargée | L2 | 45–65 % de L0 | 60–85 % de L0 |
| Raideur du ressort | k | 20–120 N/mm | 0,2–5 N/mm |
| Durée de vie cible | N | 10^5–10^6 | 10^6–10^7 |
Ces plages sont indicatives, pas des spécifications — une suspension de remorque légère et un essieu de camion lourd évoluent dans des mondes différents. Mais la structure du tableau est le point clé : si vous ne pouvez pas renseigner L1, L2 et la charge à chacune, aucun fournisseur de ressorts ne peut vous chiffrer précisément, et tout devis obtenu est une estimation.
Comment calculer la raideur d'un ressort pour une application de suspension ?
La relation fondamentale est simple :
k = ΔF / Δx
Où k est la raideur en N/mm, ΔF la variation de force en newtons, et Δx la variation de flèche en millimètres. Si le coin de suspension doit supporter 2 400 N en charge de conception et 1 500 N en précharge installée, avec une course de 40 mm entre ces deux états, alors :
k = (2400 − 1500) / 40 = 22,5 N/mm
C'est votre raideur cible. Tout le reste de la conception — diamètre de fil, nombre de spires, diamètre moyen — existe pour atteindre ce chiffre tout en respectant l'espace disponible.
La formule de raideur et pourquoi le diamètre du fil domine
Pour un ressort hélicoïdal de compression à fil rond :
k = (G · d⁴) / (8 · D³ · n)
- G = module de cisaillement (79 000 N/mm² pour l'acier au carbone, 69 000 N/mm² pour l'inox)
- d = diamètre du fil (mm)
- D = diamètre moyen de spire (mm)
- n = nombre de spires actives
Le terme à la puissance quatre sur le diamètre du fil est le fait le plus important en conception de ressorts. Cela signifie que de petites variations géométriques produisent de grandes variations de raideur :
| Variation | Effet sur la raideur |
|---|---|
| Diamètre du fil +10 % | +46 % |
| Diamètre du fil −10 % | −34 % |
| Diamètre moyen +10 % | −25 % |
| Spires actives +1 | la raideur chute proportionnellement (n+1)/n |
C'est pourquoi « il suffit d'épaissir de 0,2 mm » n'est jamais un changement anodin, et pourquoi la compensation du retour élastique compte pendant le formage. C'est aussi pourquoi un fournisseur capable de tenir une tolérance serrée sur le diamètre du fil et de contrôler précisément le nombre de spires vaut plus qu'un autre qui propose 5 % moins cher.
Si vous travaillez sur les compromis entre raideur et géométrie, nos notes sur l'acier à ressort chrome-silicium couvrent le volet matériau du même problème.
Précharge, course et pourquoi la hauteur à bloc est une limite absolue
La précharge est la force déjà présente dans le ressort à la longueur installée. Elle compte parce que :
- Elle maintient le ressort en appui et empêche le cliquetis ou le décollement sous charges alternées.
- Elle fixe la position statique du système — hauteur de caisse, position de repos du mécanisme.
- Elle consomme une partie de la course disponible du ressort avant tout événement dynamique.
La contrainte absolue est la hauteur à bloc : la longueur du ressort lorsque toutes les spires se touchent. Votre longueur comprimée maximale doit rester au-dessus de la hauteur à bloc avec une marge, typiquement 15–20 % de la course pour la suspension et 10 % pour le contrôle de mouvement léger. Le contact des spires n'est pas une défaillance douce — il transfère la charge directement dans les appuis du ressort et détruit généralement le ressort ou le logement.
Exemple de budget de course
| Étape | Longueur (mm) | Force (N) | Notes |
|---|---|---|---|
| Libre | 250 | 0 | Référence uniquement |
| Installée | 200 | 1 125 | Précharge de 50 mm à 22,5 N/mm |
| Chargée statique | 160 | 2 025 | Position de fonctionnement normale |
| Compression max | 120 | 2 925 | Butée complète / fin de course |
| Hauteur à bloc | 100 | — | Ne doit pas être atteinte en service |
Ici, le ressort dispose de 80 mm de course utilisable entre l'état installé et le bloc, et la conception en utilise 80 mm. C'est trop serré. Une meilleure conception réduirait la raideur, augmenterait la longueur libre ou accepterait un encombrement plus grand pour que la marge sur la hauteur à bloc soit de 20 mm ou plus.
Quel type de ressort convient à quelle fonction de mouvement ?
Les trois familles couvrent la plupart des applications de suspension et de mouvement, et chacune a une application naturelle.
| Type | Direction de charge | Utilisation typique | Contrainte de conception clé |
|---|---|---|---|
| Ressort de compression | Poussée / axiale | Suspension de véhicule, ressorts de matrice, contrepoids, rappel de soupape | Hauteur à bloc et flambage |

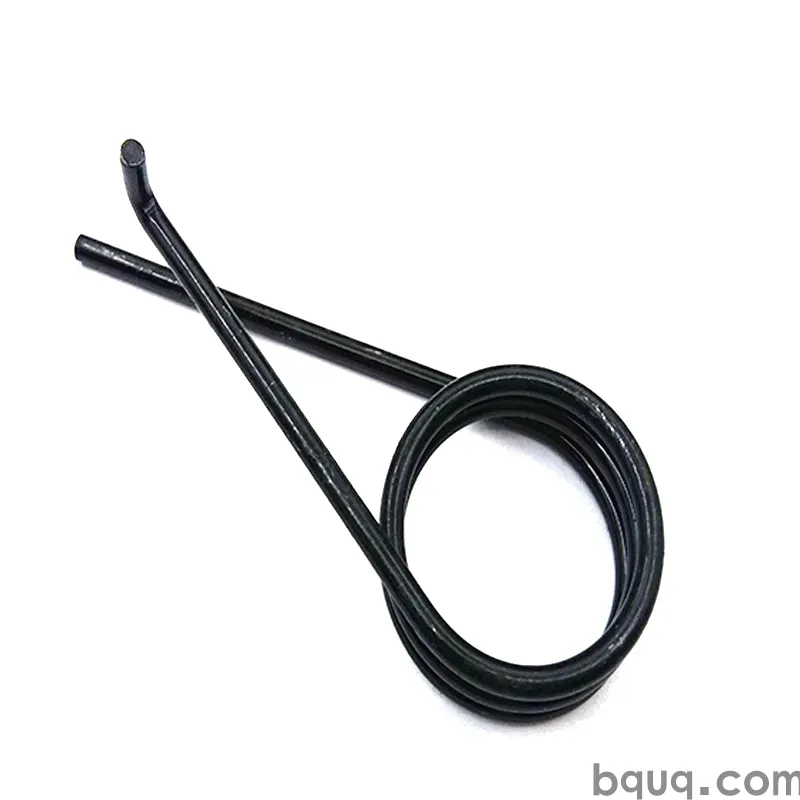

| Ressort de torsion | Couple de rotation | Charnières, leviers, rappel de couvercle, rappel de pédale | Géométrie des branches et dégagement du corps |
| Ressort de traction | Traction / axiale | Tendeurs, enrouleurs, ferme-portes, rappel de câble | Concentration de contraintes aux crochets et tension initiale |
Deux autres considérations traversent les trois familles :
Flambage. Un ressort de compression dont la longueur libre dépasse environ 2,6 fois son diamètre moyen peut flamber latéralement s'il n'est pas guidé. Les ressorts de suspension longs sont presque toujours guidés sur une tige d'amortisseur ou logés dans une cavité pour cette raison précise.
Ondes de choc et résonance. Un ressort est un système masse-ressort distribué, pas un ressort pur. À certaines fréquences, un mouvement ondulatoire se propage le long des spires et peut amplifier considérablement les contraintes. Si votre système a une fréquence d'excitation connue — régime moteur, entrée routière, pulsation de pompe — vérifiez-la par rapport à la fréquence propre du ressort. Notre article sur la résonance et les ondes de choc des ressorts détaille le calcul.
Sélection des matériaux pour les ressorts de suspension et de mouvement
Le choix du matériau influence la durée de vie en fatigue, le comportement à la corrosion et le coût plus que toute autre décision.
| Matériau | Module de cisaillement (N/mm²) | Température max de service | Fatigue | Corrosion | Coût relatif |
|---|---|---|---|---|---|
| Fil de musique (ASTM A228) | 79 000 | ~120 °C | Excellent | Faible | Bas |
| Carbone trempé à l'huile | 79 000 | ~150 °C | Très bon | Faible | Bas |
| Chrome-silicium | 79 000 | ~220 °C | Excellent | Faible | Moyen |
| Inox 302 / 304 | 69 000 | ~250 °C | Bon | Très bon | Moyen |
| Inox 17-7PH | 76 000 | ~315 °C | Excellent | Très bon | Élevé |
| Bronze phosphoreux | 43 000 | ~120 °C | Moyen | Excellent | Moyen |
| Inconel / Hastelloy | 66 000 | 400 °C+ | Excellent | Excellent | Très élevé |
Pour les applications de suspension, le chrome-silicium est le choix par défaut pour les applications à cycle élevé et forte contrainte, en raison de sa résistance à la fatigue et de sa résistance à l'affaissement à température élevée. Pour le contrôle de mouvement en environnement humide ou lavable, l'inox 302 ou 304 est généralement la réponse pratique. Pour les services à haute température ou très corrosifs, les alliages de nickel entrent en jeu — consultez notre comparaison des ressorts en Hastelloy et Inconel si vous travaillez dans cette plage.
Une mise en garde : passer de l'acier au carbone à l'inox pour « ajouter de la résistance à la corrosion » fait chuter G d'environ 13 %, ce qui réduit la raideur dans la même proportion. Vous devrez réajuster la géométrie, pas seulement changer de matériau.
Contrainte, fluage et fatigue
La contrainte de conception doit rester en dessous de la contrainte admissible du matériau pour le nombre de cycles requis. En règle générale pour les ressorts de compression en service dynamique :
- 10^5 cycles : jusqu'à ~45 % de la résistance à la traction
- 10^6 cycles : jusqu'à ~38 % de la résistance à la traction
- 10^7 cycles : jusqu'à ~32 % de la résistance à la traction
Ces pourcentages sont indicatifs pour le pré-dimensionnement, et ne remplacent pas des données de fatigue validées sur votre géométrie et état de surface spécifiques. La qualité de surface compte énormément — une rayure ou une piqûre de corrosion sur une spire fortement sollicitée est un site d'amorçage de fissure. Le grenaillage de précontrainte, qui met la surface en compression, est l'un des moyens les moins coûteux d'augmenter la durée de vie en fatigue et est une pratique standard sur les ressorts de suspension automobile.
La pré-déformation (scragging) est l'autre étape standard. Le ressort est comprimé au-delà de la hauteur à bloc une fois lors de la fabrication pour que les premiers cycles de déformation plastique se produisent en usine, pas dans votre assemblage. Sans cela, un ressort de suspension peut perdre plusieurs millimètres de longueur libre dans les premières heures de service.
Tolérances, essais et ce qu'il faut spécifier sur un plan
Les ressorts sont trompeusement difficiles à spécifier. Un plan qui indique « ressort de compression, longueur libre 250 mm » vous donnera quelque chose, mais probablement pas ce dont vous avez besoin.
Contenu minimal du plan
- Diamètre du fil et tolérance
- Diamètre extérieur ou intérieur (précisez lequel, et la tolérance)
- Longueur libre et tolérance
- Nombre total et nombre de spires actives
- Raideur (N/mm) et plage de flèche sur laquelle elle est mesurée
- Charge à une ou deux longueurs spécifiées — c'est le contrôle le plus utile
- Type d'extrémités (fermées, fermées et meulées, ouvertes)
- Sens d'enroulement, si pertinent
- Spécification du matériau et tout traitement de surface (placage, revêtement, grenaillage)
- Sens de rotation pour les ressorts de torsion
Points de contrôle qui détectent de vrais problèmes
| Contrôle | Méthode | Pourquoi c'est important |
|---|---|---|
| Charge à la longueur installée | Capteur de force à flèche fixe | Détecte ensemble les erreurs de raideur et de longueur libre |
| Longueur libre | Optique ou contact | Détecte le fluage et la dérive d'enroulement |
| Équerrage | Équerre et jauge d'épaisseur | Prévient les charges latérales et le flambage |
| Diamètre du fil | Micromètre | Effet à la puissance quatre sur la raideur |
| État de surface | Visuel à 10× | Sites d'amorçage de fissures |
| Nombre de spires | Visuel / optique | Raideur et hauteur à bloc |
Notez que l'essai de charge à longueur est bien plus informatif que la longueur libre seule. Deux ressorts peuvent avoir la même longueur libre et des raideurs différentes, et seul un essai de charge le révèle. La tolérance de longueur mérite d'être comprise en détail — notre article sur la tolérance de longueur des ressorts explique comment elle interagit avec la tolérance de raideur dans une chaîne de cotes.
Prototyper, valider, puis industrialiser
La séquence pratique pour un nouveau ressort de suspension ou de mouvement :
1. Définir les deux points de fonctionnement et la durée de vie cible.
2. Dimensionner la géométrie à l'aide de la formule de raideur, puis vérifier la hauteur à bloc et le flambage.
3. Choisir le matériau en fonction de l'environnement, de la température et de l'objectif de fatigue.
4. Prototyper — les petites séries sont assez rapides et économiques pour tester deux ou trois variantes de raideur côte à côte. Voir prototype et petite série de ressorts.
5. Valider à charge représentative et nombre de cycles, et mesurer le fluage après les 100 premiers cycles.
6. Lancer en production avec la charge à longueur comme critère d'acceptation, pas la longueur libre seule.
BQUQ exploite quatre lignes de production dans une seule usine à Dongguan, couvrant l'usinage CNC à ±0,005 mm, l'emboutissage des métaux, les ressorts sur mesure et les dissipateurs thermiques, de sorte qu'un ressort nécessitant un siège, un reteneur ou un boîtier traité thermiquement assorti peut être approvisionné ensemble plutôt que coordonné entre trois fournisseurs. Le MOQ flexible signifie qu'une série prototype de 50 pièces et une série de production de 50 000 pièces proviennent du même processus. Les devis sont envoyés en 12 heures ouvrées.
Questions fréquentes
Q : Comment calculer la raideur de ressort dont j'ai besoin ?
R : Divisez la variation de charge par la variation de flèche entre vos deux points de fonctionnement : k = ΔF/Δx. Si le ressort doit supporter 2 400 N en charge de conception et 1 500 N en précharge installée sur 40 mm de course, la raideur requise est de 22,5 N/mm. Dimensionnez ensuite le diamètre du fil, le diamètre moyen et les spires actives pour atteindre cette raideur tout en respectant les limites de hauteur à bloc et de flambage.
Q : Quelle est la précharge typique d'un ressort de suspension ?
R : Pour la suspension de véhicules et de machines, la précharge est couramment de 15 à 35 % de la charge de conception totale, ce qui maintient le ressort en appui sous charges alternées et fixe la hauteur de caisse statique. Les ressorts de contrôle de mouvement légers fonctionnent souvent avec des pourcentages de précharge plus élevés — 30 à 50 % — car leur rôle principal est de maintenir un mécanisme en position plutôt que d'absorber une grande course dynamique.
Q : L'inox fait-il un bon ressort de suspension ?
R : Cela dépend de l'environnement. L'inox résiste bien à la corrosion, mais son module de cisaillement est environ 13 % inférieur à celui de l'acier au carbone, donc la raideur chute si vous ne réajustez pas la géométrie. Il a aussi une résistance à la fatigue inférieure au chrome-silicium à forte contrainte. Utilisez l'inox pour les environnements humides, lavables ou légèrement corrosifs à contrainte modérée ; utilisez le chrome-silicium pour les applications de suspension à cycle élevé et forte contrainte.
Q : Pourquoi mon ressort a-t-il perdu de la longueur après installation ?
R : C'est le fluage, causé par la relaxation des contraintes et la déformation plastique locale lors des premiers cycles. C'est normal dans les ressorts non traités et cela représente typiquement 1 à 3 % de la longueur libre. La pré-déformation (scragging) en usine comprime le ressort au-delà de la hauteur à bloc une fois pour que le fluage se produise avant livraison. Si le fluage continue au-delà des cent premiers cycles, votre contrainte de conception est probablement trop élevée.
Q : Combien de cycles un ressort de suspension doit-il survivre ?
R : Les ressorts de suspension automobile sont généralement validés à 10^5–10^6 cycles à charge représentative, tandis que les ressorts industriels de contrôle de mouvement visent souvent 10^6–10^7. Pour atteindre les chiffres les plus élevés, maintenez la contrainte de conception sous environ 32–38 % de la résistance à la traction, spécifiez le grenaillage de précontrainte et contrôlez l'état de surface — les piqûres et rayures sont les points de départ des fissures de fatigue.
