Réponse courte : Un ressort n'isole les vibrations que lorsque sa fréquence propre est nettement inférieure à la fréquence d'excitation — un rapport de 3:1 ou plus, ce qui signifie que la fréquence propre du ressort doit se situer à un tiers ou moins de la fréquence d'entraînement. Pour un moteur à 25 Hz, visez 8 Hz ou moins. La fréquence propre varie avec la racine carrée de la raideur divisée par la masse supportée, donc pour diviser la fréquence par deux, il faut réduire la raideur à un quart. En pratique, vous choisissez un ressort souple à grande course avec une capacité de charge statique suffisante, puis vous vérifiez la déflexion, la contrainte et le flambement. BQUQ usine et enroule des ressorts isolants avec des tolérances CNC de ±0,005 mm à Dongguan, avec un devis en 12 heures ouvrées.

Qu'est-ce que l'isolation des vibrations, physiquement ?

L'isolation des vibrations consiste à interrompre le chemin par lequel une force oscillante se propage d'une machine vers une structure — ou d'un sol vers un instrument sensible. Un ressort y parvient en introduisant un élément flexible entre les deux. Au lieu de transmettre la force de manière rigide, le ressort stocke et restitue l'énergie, et la masse qu'il supporte devient un résonateur avec sa propre fréquence.

Deux régimes importent :

• Région d'amplification : lorsque la fréquence d'entraînement est proche de la fréquence propre du système masse-ressort, le mouvement est amplifié, non réduit. C'est la zone de résonance et elle est destructrice.
• Région d'isolation : lorsque la fréquence d'entraînement est bien supérieure à la fréquence propre, la transmissibilité chute. La force transmise diminue à mesure que le rapport de fréquences augmente.

La transition constitue le problème de conception. Chaque isolateur passe par la résonance au démarrage et à l'arrêt, le ressort doit donc y survivre, et le système doit soit amortir rapidement cette traversée, soit être retenu par des butées.

La transmissibilité en une équation

Pour un système à un degré de liberté avec un taux d'amortissement visqueux ζ et un rapport de fréquences r = f_entraînement / f_propre :

T = √[ (1 + (2ζr)²) / ( (1 − r²)² + (2ζr)² ) ]

À r = 3 et ζ = 0,05, T ≈ 0,13 — environ 87 % de la force perturbatrice est bloquée. À r = 5, T ≈ 0,045. C'est pourquoi la règle des 3:1 est un minimum, pas un objectif.

Comment calculer la fréquence propre d'un ressort ?

La fréquence propre d'une masse supportée par un ressort est :

f_n = (1 / 2π) × √(k / m)

où k est la raideur du ressort en N/mm (exprimée en N/m pour le SI) et m la masse supportée en kg. Pour une installation multi-ressorts, k est la somme de toutes les raideurs partageant la charge, et m la masse totale supportée.

Un raccourci pratique pour les ingénieurs travaillant en Hz et kg :

f_n ≈ 15,76 / √δ

où δ est la déflexion statique en millimètres sous la charge supportée. Ce seul nombre — la déflexion statique — est le moyen le plus rapide de juger si un isolateur peut fonctionner. Vous voulez 5 Hz ? Il vous faut environ 10 mm de déflexion statique. Vous voulez 3 Hz ? Environ 28 mm.

Objectifs de déflexion statique

Ces chiffres sont indicatifs pour un modèle à un degré de liberté. Les installations réelles ajoutent la compliance de la structure, ce qui assouplit généralement le système effectif et abaisse la fréquence — parfois utilement, parfois de façon imprévisible.

Pourquoi la raideur du ressort importe-t-elle plus que le matériau ?

La raideur fixe la fréquence. Le matériau fixe la contrainte, la durée de vie en fatigue et le comportement à la corrosion. Les ingénieurs commencent souvent par le matériau parce que cela semble concret, mais la décision de raideur vient en premier et contraint tout le reste.

Raideur d'un ressort de compression hélicoïdal en fil rond :

k = G d⁴ / (8 D³ N_a)

où G est le module de cisaillement, d le diamètre du fil, D le diamètre moyen de la spire, et N_a le nombre de spires actives. La dépendance à la puissance quatrième du diamètre du fil est le levier dominant. Une augmentation de 10 % du diamètre du fil augmente la raideur d'environ 46 %. Une augmentation de 10 % du diamètre moyen diminue la raideur d'environ 25 %.

La conséquence pratique : pour obtenir une fréquence propre basse, il faut un ressort souple, et un ressort souple signifie un fil fin, un grand diamètre, de nombreuses spires, ou les trois. Cela vous pousse vers un ressort long et élancé — ce qui introduit le flambement et le pompage.

Flambement et élancement

À mesure que la longueur libre augmente par rapport au diamètre moyen, un ressort de compression devient sujet au flambement latéral. Une règle empirique courante consiste à maintenir le rapport longueur libre/diamètre moyen sous environ 4 pour les ressorts non guidés, ou à prévoir un guidage interne ou externe au-delà. Les ressorts flambés ne se comportent pas comme prévu : la raideur devient non linéaire, une raideur latérale apparaît et la fréquence d'isolation se décale.

Pour les isolateurs très souples, envisagez :

• Des tiges ou douilles de guidage
• L'imbrication de deux ressorts concentriques de raideurs différentes
• Le passage à une autre géométrie, comme un ressort conique ou en tonneau
• La répartition de la charge sur plusieurs ressorts plus courts

Comment adapter un ressort à un problème de vibration réel ?

Partez de l'excitation, pas du ressort. Le processus ci-dessous est celui que nous utilisons lors du chiffrage des ressorts d'isolateur chez BQUQ.

Étape 1 : Caractériser l'excitation

Identifiez la fréquence d'entraînement. Pour une machine tournante, f = tr/min / 60. Pour un moteur à deux pôles à 3000 tr/min, cela fait 50 Hz. N'oubliez pas les harmoniques : un moteur peut produire une énergie significative à 2× et 3× la vitesse de rotation, et les roulements peuvent ajouter un contenu d'ordre supérieur. Si la fréquence significative la plus basse est de 50 Hz, visez une fréquence propre de 16 Hz ou moins.

Étape 2 : Fixer le rapport de fréquences

Choisissez r ≥ 3, idéalement 4 à 5. Descendre en dessous de 3 vous met trop près de la résonance, où de petits changements de masse ou de raideur provoquent de grandes variations de transmissibilité. Monter au-dessus de 5 donne des rendements décroissants et exige des ressorts très souples et très longs.

Étape 3 : Convertir en déflexion statique

Utilisez δ = (15,76 / f_n)². Pour f_n = 8 Hz, δ ≈ 3,9 mm. Pour f_n = 5 Hz, δ ≈ 9,9 mm.

Étape 4 : Dimensionner le ressort

À partir de la charge statique par ressort W et de la déflexion δ, la raideur k = W / δ. Choisissez ensuite d, D et N_a pour atteindre cette raideur tout en gardant une contrainte acceptable. Vérifiez :

• Hauteur à spires jointives — doit être inférieure à la hauteur installée moins la déflexion dynamique maximale
• Contrainte à spires jointives — doit rester en dessous de la limite admissible pour le matériau et le nombre de cycles
• Pompage — la fréquence propre du ressort lui-même (pas la masse qu'il porte) doit être bien supérieure à l'excitation

Étape 5 : Vérifier par un essai de charge

La raideur est facile à obtenir de travers. La tolérance du diamètre du fil, le nombre de spires et les hypothèses de conditions d'appui modifient tous la valeur mesurée. Un essai charge-déflexion à 20 %, 40 % et 60 % de la course prévue détecte la plupart des erreurs avant l'assemblage. Notre article sur les essais de charge des ressorts détaille le montage de mesure.

Qu'en est-il de l'amortissement et du taux d'amortissement ?

Un ressort en acier pur n'a presque aucun amortissement intrinsèque — ζ est typiquement de 0,001 à 0,01. C'est excellent pour l'efficacité d'isolation au-dessus de la résonance, mais médiocre pour le contrôle à la résonance. En pratique, les systèmes d'isolateurs ajoutent de l'amortissement par :

• Des éléments élastomères en série ou en parallèle avec le ressort
• La friction aux spires d'extrémité et aux sièges
• L'amortissement fluide ou pneumatique dans le support
• Des butées qui limitent la course à la résonance

Un amortissement plus élevé réduit le pic à la résonance mais dégrade légèrement l'isolation au-dessus. Pour r ≥ 3, la pénalité est faible — un ζ de 0,1 contre 0,01 change T à r = 4 d'environ 0,067 à environ 0,077. Acceptable. Le véritable bénéfice est de survivre au démarrage et à l'arrêt.

Les valeurs sont indicatives pour un modèle linéaire à un degré de liberté.

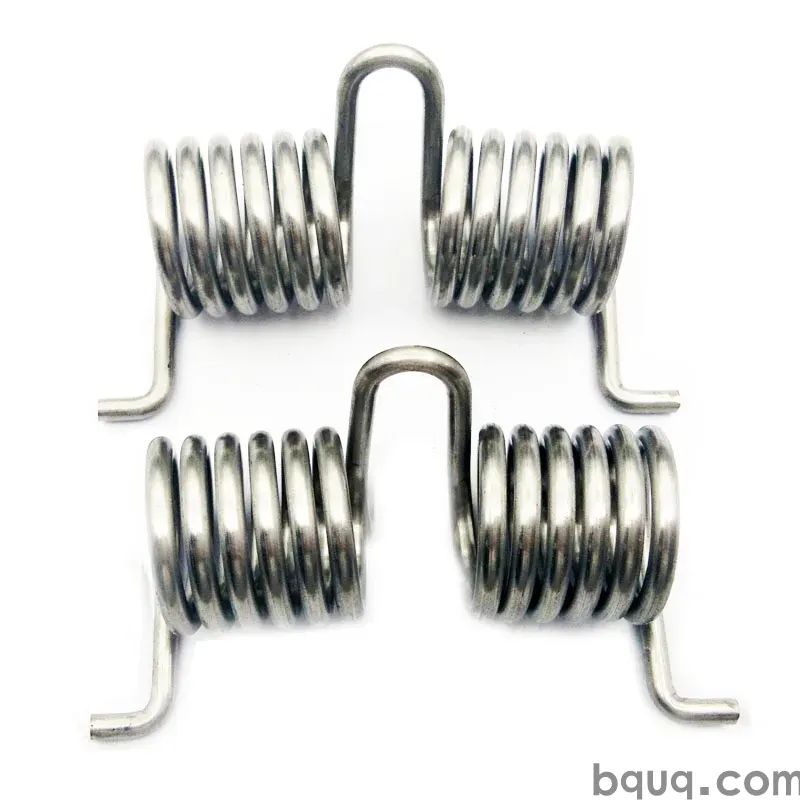

Quel type de ressort convient à quel travail d'isolation ?

Différentes géométries résolvent différentes contraintes. Le tableau ci-dessous associe les fonctions d'isolateur courantes aux familles de ressorts.

Pour la plupart des supports industriels, un ressort de compression hélicoïdal est la solution par défaut. Il est bon marché, prévisible et facile à spécifier. L'effort d'ingénierie porte sur la raideur, pas sur la géométrie.

Pièges de conception qui ruinent les systèmes d'isolation

Résonance au démarrage

Chaque machine passe par la résonance en montant en vitesse. Si le ressort ne peut pas survivre à la course amplifiée, il se déformera plastiquement ou fatiguera. Vérifiez l'amplitude maximale à la résonance et confirmez que le ressort n'atteint pas la hauteur à spires jointives.

Compliance de la structure

Un ressort n'est aussi souple que la structure dans laquelle il repose. Si la plaque de montage fléchit, la raideur effective du système change et la fréquence propre se déplace. Des bases rigides et massives ne sont pas optionnelles.

Température et matériau

Le module de cisaillement G diminue avec la température. Pour l'acier, G chute d'environ 2 % à 3 % par 100 °C d'élévation dans la plage de fonctionnement normale. Cela abaisse la raideur et la fréquence — généralement un effet faible, mais à vérifier pour les applications chaudes. Pour les environnements corrosifs, les nuances inoxydables telles que 302 ou 316 modifient à la fois G et la contrainte admissible, la raideur et la durée de vie doivent donc être recalculées plutôt que mises à l'échelle. Notre article sur la sélection du diamètre de fil de ressort détaille les compromis.

Fatigue et nombre de cycles

Les ressorts d'isolateur subissent souvent des millions de petits cycles plutôt que quelques grands. La plage de contrainte importe plus que la contrainte de pic. Maintenez la contrainte de cisaillement alternée bien en dessous de la limite d'endurance du matériau et de l'état de surface, et spécifiez un grenaillage lorsque le nombre de cycles est élevé. Les principes de notre guide sur la conception des ressorts sous charge dynamique s'appliquent directement.

Empilement des tolérances

La tolérance de raideur est fonction de la tolérance du diamètre du fil, du nombre de spires et du meulage des extrémités. Si votre objectif d'isolation est serré, spécifiez explicitement la tolérance de raideur et testez en conséquence. Ne supposez pas qu'une raideur nominale de catalogue tombera dans les 5 %.

Comment BQUQ accompagne les programmes de ressorts d'isolateur

BQUQ exploite quatre lignes de production dans une seule usine à Dongguan : usinage CNC (±0,005 mm), emboutissage des métaux, ressorts sur mesure et production de dissipateurs thermiques. Pour les travaux d'isolation des vibrations, cela signifie que le ressort, ses sièges et tout boîtier usiné peuvent être approvisionnés ensemble plutôt que chez trois fournisseurs — ce qui compte lorsque la raideur et la géométrie interagissent.

Ce que vous pouvez attendre :

• Devis en 12 heures ouvrées pour une spécification de ressort définie
• MOQ flexible — les quantités de prototype et de petite série sont les bienvenues
• ISO9001 système qualité avec vérification dimensionnelle et de charge
• Gamme de matériaux couvrant le fil à musique, l'acier trempé à l'huile, le chrome-silicium et les nuances inoxydables

Envoyez le diamètre du fil, le diamètre moyen, les spires actives, la longueur libre, le type d'extrémité, le matériau et la charge à votre déflexion cible. Si vous n'avez que le problème de vibration — masse, fréquence d'entraînement et isolation requise — envoyez-le à la place. Nous remonterons jusqu'au ressort.

Questions fréquentes

Q : Quelle fréquence propre doit avoir un isolateur de vibrations ?

R : Visez un tiers ou moins de la fréquence d'entraînement significative la plus basse, idéalement un quart à un cinquième. Pour un moteur à 50 Hz, cela signifie 10 à 16 Hz. Plus bas est meilleur pour l'isolation mais exige plus de déflexion statique, un ressort plus long et plus d'espace d'installation. En dessous de 3 Hz, on quitte généralement les ressorts hélicoïdaux en acier pour des ressorts pneumatiques.

Q : Un ressort plus souple isole-t-il toujours mieux ?

R : Au-dessus de la région de résonance, oui — une raideur plus faible signifie une fréquence propre plus basse et une transmissibilité plus faible. Mais les ressorts plus souples nécessitent plus de course, sont plus sujets au flambement et peuvent ne pas survivre à la résonance au démarrage. Il existe aussi un plancher pratique : les ressorts très souples deviennent sensibles aux variations de masse et à la compliance de la structure, de sorte que la fréquence effective dérive.

Q : Comment calculer la raideur d'un ressort pour un isolateur ?

R : Utilisez k = G d⁴ / (8 D³ N_a) pour un ressort de compression hélicoïdal. Sinon, travaillez à rebours : la raideur est égale à la charge statique divisée par la déflexion statique requise, et la déflexion statique provient de la fréquence propre cible. Les deux voies doivent concorder ; sinon, vérifiez votre nombre de spires actives et vos conditions d'appui.

Q : Un ressort en acier peut-il fournir suffisamment d'amortissement à lui seul ?

R : Non. Les ressorts en acier ont des taux d'amortissement d'environ 0,001 à 0,01, ce qui est très faible. C'est acceptable pour l'efficacité d'isolation au-dessus de la résonance, mais cela signifie de grandes amplitudes à la résonance. La plupart des conceptions d'isolateurs ajoutent un amortissement élastomère, par friction ou fluide, ou installent des butées pour limiter la course au démarrage et à l'arrêt.

Q : Qu'est-ce qui cause la défaillance prématurée d'un ressort d'isolateur ?

R : Les causes habituelles sont le dépassement de résonance au démarrage, le flambement dû à un élancement excessif, la fatigue due à une contrainte alternée élevée, et la corrosion ou la fragilisation par l'hydrogène dans les pièces plaquées ou inoxydables. Spécifier la tolérance de raideur, ajouter un guidage et grenailler la surface permet de traiter la plupart de ces problèmes avant qu'ils n'apparaissent sur le terrain.
