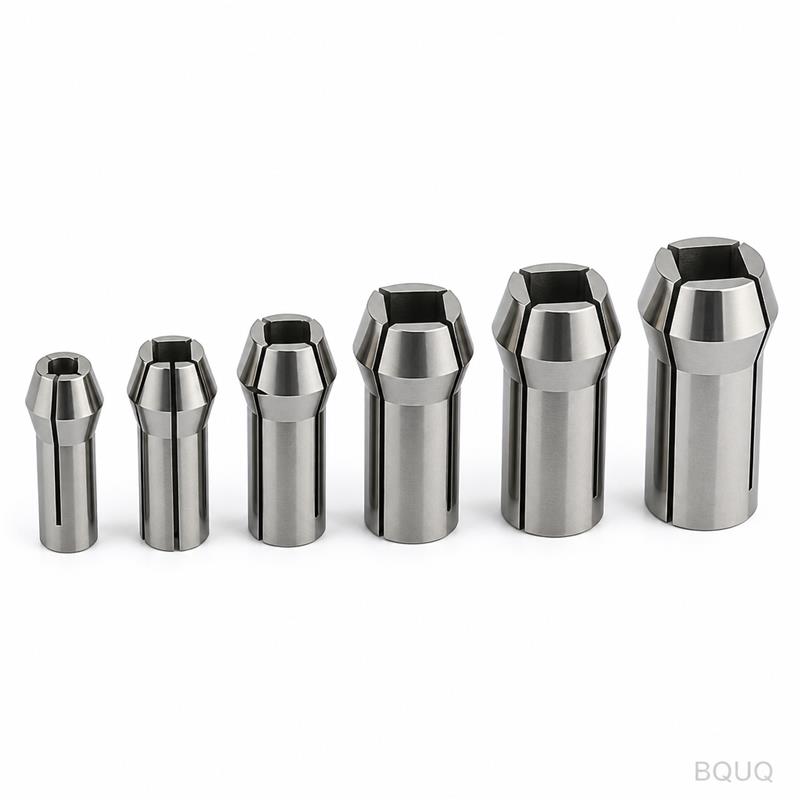

Jeu de Pinces à Alésage Carré pour Tour Automatique, Usinage CNC de Précision 15-52mm
IntroductionVotre dessin définit la pièce. Nos machines font le reste. Nous usinons ce jeu de pinces à alésage carré pour tour automatique selon votre plan exact, et non selon un catalogue standard. C
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Votre dessin définit la pièce. Nos machines font le reste. Nous usinons ce jeu de pinces à alésage carré pour tour automatique selon votre plan exact, et non selon un catalogue standard. Chaque pince est vérifiée pour la géométrie de l'alésage, la concentricité et la dureté avant de quitter notre atelier de Dongguan.
En bref : Tolérance de ±0,005 mm sur l'alésage et la conicité. Délai de 10 à 15 jours ouvrés pour les dimensions sur mesure. Pas de MOQ—commandez une pièce ou une centaine. Les options de matériaux incluent le 65Mn, le GCr15 et le 20CrMnTi.
Spécifications
Paramètre
Valeur
Plage de dimensions
Diamètre d'alésage de 15 mm à 52 mm
Forme de l'alésage
Carrée, selon le dessin du client
Matériau
Acier à ressort 65Mn, acier à roulements GCr15, acier cémenté 20CrMnTi
Dureté
45-55 HRC (noyau), 58-62 HRC (surface cémentée, si spécifiée)
Tolérance
±0,005 mm sur l'alésage, ±0,01 mm sur l'angle de conicité
Concentricité
≤0,008 mm TIR
État de surface
Ra 0,4 μm sur l'alésage, Ra 0,8 μm sur la conicité extérieure
Procédé
Tournage CNC, rectification intérieure, alésage carré par électroérosion à fil, traitement thermique
Contrôle
Vérification dimensionnelle à 100 %, rapport CMM par lot
Taille de lot
De 1 à 5 000 pièces
Délai
10-15 jours pour les pièces sur mesure, 5 jours pour les dimensions standard
Certification
Certificats matière, courbes de traitement thermique, rapport d'inspection
Trois Raisons pour lesquelles les Acheteurs Nous Envoient Leurs Dessins
1. Qualité traçable par lot, pas un simple échantillonnage aléatoire. Chaque pince reçoit un numéro de lot unique. Nous conservons les numéros de coulée des matières premières, les registres des fours de traitement thermique et les données d'inspection finale pendant 24 mois. Si un problème apparaît sur votre ligne, nous le traçons jusqu'à la coulée et l'étape de processus exactes. Pas de conjectures.
2. Rapport d'inspection gratuit pour chaque lot. Chaque commande est livrée avec un rapport dimensionnel. Nous mesurons la largeur de l'alésage, le rayon des coins carrés, l'angle de conicité et la dureté sur chaque pièce. Vous recevez les données avant l'arrivée des pièces. Pas de surprises au contrôle qualité à réception.
3. Une seule usine pour le CNC, l'emboutissage, les ressorts et les dissipateurs thermiques. Votre jeu de pinces peut nécessiter un porte-ressort, une rondelle emboutie ou un dissipateur thermique pour l'entraînement de la broche. Nous fabriquons tout cela sous un même toit. Vous avez un seul bon de commande, une seule date d'expédition et une seule norme de qualité. Pas de casse-tête de coordination avec des tiers.
Applications de ces Pièces
Les pinces à alésage carré ne sont pas destinées aux barres rondes. Elles serrent les barres carrées, hexagonales ou profilées sur les tours automatiques et les centres de tournage CNC. Applications typiques :
Tours à poupée mobile utilisant des barres carrées en laiton ou en aluminium pour les connecteurs électriques.
Tours automatiques multibroches produisant des outils de coupe à queue carrée ou des fixations hexagonales.
Dispositifs de serrage hydrauliques et pneumatiques où une pince à alésage carré maintient un alésoir ou une fraise à rainures.
Jeux de remplacement pour les machines Index, Tornos et Citizen vieillissantes dont les pinces d'origine ne sont plus stockées.
Nous fabriquons également le corps de mandrin de serrage correspondant si votre machine nécessite un ensemble complet. Envoyez-nous le dessin du nez de broche et nous adapterons la conicité.
Questions Fréquentes des Acheteurs avant de Commander
Q : Y a-t-il vraiment pas de MOQ ?
R : Exact. Nous usinons une pièce pour la validation du prototype. Les prix de production commencent à partir de 10 pièces. Nos coûts de configuration CNC sont fixes, donc les petits lots sont économiques. Pour une pince à alésage carré de 15 mm, le prix unitaire pour une pièce est d'environ 1,5 fois le prix pour 100 pièces.
Q : Comment garantissez-vous la tolérance et la qualité ?
R : Nous rectifions la conicité et l'alésage sur le même montage pour maintenir la concentricité. Chaque pince est mesurée sur une MMT avec une résolution de 0,001 mm. Le rapport d'inspection liste les valeurs réelles pour chaque dimension critique. Si une valeur est hors spécification, la pièce est mise au rebut, pas expédiée.
Q : Quel est votre délai pour un ensemble sur mesure ?
R : Les dimensions standard (15, 20, 25, 32, 42, 52 mm) sont expédiées en 5 jours. Les formes d'alésage sur mesure ou les matériaux spéciaux prennent 10 à 15 jours. Le traitement thermique ajoute 3 jours si nous devons atteindre une plage de dureté spécifique. Nous citons des dates exactes lorsque vous envoyez le dessin.
Q : Fournissez-vous des certificats matière ?
R : Oui. Nous fournissons les certificats d'usine pour l'acier brut, les courbes de traitement thermique et les résultats de test de dureté. Pour le GCr15, nous incluons le rapport de recuit de globulisation. Pour le 20CrMnTi, nous incluons la mesure de la profondeur de cémentation. Tous les documents sont en anglais.
Envoyez Votre Dessin
Arrêtez d'attendre que les fournisseurs étrangers répondent aux questions de base. Envoyez-nous votre dessin de pince et obtenez un devis ferme en 12 heures. Nous répondons avec le prix, le délai et une revue technique de tout problème potentiel de fabrication.
Envoyez votre fichier PDF ou STEP par e-mail à sc@bquq.com ou contactez-nous sur WhatsApp au +86 13713157787. Nous sommes à Dongguan, en Chine, et nous répondons sous un jour ouvré. La fabrication de précision est notre seule activité. Votre dessin est le point de départ.
