IntroductionVotre plan devient une pièce vérifiée. Nous usinons la pince type 40 selon vos dimensions exactes, puis contrôlons chaque caractéristique critique avant expédition. Aucune surprise sur vot
Votre plan devient une pièce vérifiée. Nous usinons la pince type 40 selon vos dimensions exactes, puis contrôlons chaque caractéristique critique avant expédition. Aucune surprise sur votre broche.
Il s'agit d'une pièce de fabrication de précision, pas d'un article standard. Nous coupons, traitons thermiquement, rectifions et vérifions chaque pince selon votre plan. Vous obtenez une pièce de remplacement directe pour votre tour automatique ou votre machine de type suisse.
| Paramètre | Valeur |
|---|---|
| Type | Pince type 40 (DIN 6343 ou profil personnalisé) |
| Plage de barres | Barre ronde Ø3 mm à Ø40 mm |
| Options de matériau | 20CrMnTi, 40Cr, 65Mn, ou selon votre spécification |
| Dureté | 58–62 HRC (cémentation ou trempe par induction) |
| Tolérance d'alésage | ±0,005 mm |
| Angle du cône | 30° ou 45°, selon plan |
| État de surface | Ra 0,4 µm sur l'alésage, Ra 0,8 µm sur le cône |
| Concentricité | ≤0,01 mm TIR |
| Largeur de clavette/rainure | ±0,02 mm |
| Processus | Tournage CNC, fraisage, rectification, traitement thermique |
| Contrôle | Vérification dimensionnelle à 100 %, rapport CMM par lot |
| Taille de lot | 1 à 10 000 pièces |
| Délai | 7 jours pour les prototypes, 12 jours pour les séries de production |
Nous utilisons des tours CNC et des rectifieuses à aléser pour l'alésage et le cône. Le traitement thermique est effectué en interne avec un four sous vide, garantissant une dureté constante sur tout le lot. Chaque pince est numérotée en série pour la traçabilité.
1. Qualité traçable par lot. Chaque pince reçoit un numéro unique. Nous enregistrons le numéro de coulée du matériau, le cycle de traitement thermique et les dimensions finales. Si un problème apparaît dans votre production, nous pouvons le retracer jusqu'au lot et à l'étape de processus exacts. Aucune supposition.
2. Rapport d'inspection par lot. Vous recevez un rapport dimensionnel avec chaque expédition. Il indique la taille de l'alésage, l'angle du cône, la concentricité et la dureté pour chaque pince ou un échantillon par lot. Ce rapport est signé par notre ingénieur QC et correspond aux tolérances de votre plan. Vous pouvez l'archiver avec vos propres dossiers d'assurance qualité.
3. Une seule usine pour plusieurs lignes. Nous réalisons l'usinage CNC, l'emboutissage des métaux, les ressorts et les dissipateurs thermiques sous un même toit. Si votre ensemble de pince nécessite un anneau de retenue embouti, un poussoir à ressort ou un dissipateur pour le moteur de broche, nous le fabriquons dans la même usine. Moins de fournisseurs, des délais plus courts, un seul interlocuteur responsable.
La pince type 40 est un cheval de trait dans les tours automatiques et les centres de tournage CNC. Elle saisit la barre ronde pendant l'usinage, puis la libère pour le cycle d'avance suivant. Applications typiques :
Si votre machine utilise une pince type 40, nous pouvons adapter le cône, le filetage et l'alésage à votre porte-pince existant.

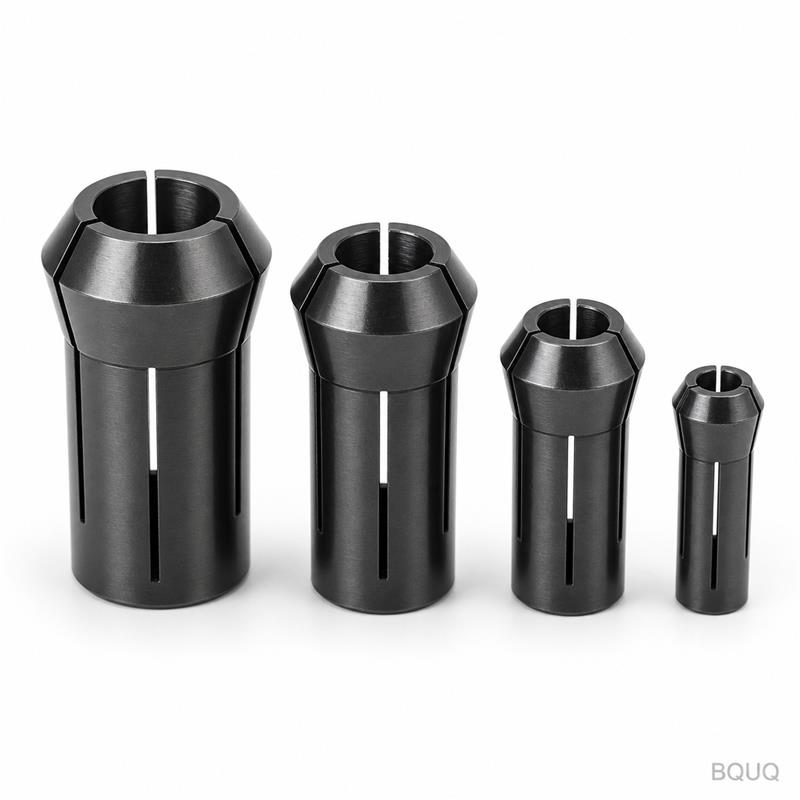

Vous cherchez une autre pièce ? Nous usinons aussi Mandrin de serrage CNC personnalisé de précision pour tour automatique – Série collet noirci | BQUQ dans la même usine de Dongguan.
Q : Quelle est la quantité minimale de commande ? R : Pas de MOQ. Nous fabriquons un prototype pour votre test d'ajustement, puis passons à la production. Le prix unitaire diminue à 50, 100 et 500 pièces, mais la qualité de configuration est identique.
Q : Comment garantissez-vous la tolérance et la qualité ? R : Nous utilisons des machines CMM et des jauges à air pour la mesure de l'alésage et du cône. Chaque pince est vérifiée pour la concentricité et la dureté. Le rapport d'inspection est inclus avec l'expédition. Si une pièce est hors spécification, nous la remplaçons gratuitement.
Q : Quel est votre délai pour les pinces personnalisées ? R : Le prototype (1 à 5 pièces) prend 7 jours ouvrés. La production (50+ pièces) prend 10 à 12 jours ouvrés après votre approbation de l'échantillon. Les commandes urgentes peuvent être accélérées à 5 jours avec un petit supplément.
Q : Fournissez-vous des certificats de matériaux ? R : Oui. Nous fournissons les certificats d'usine pour la matière première, les rapports de traitement thermique et un rapport d'inspection dimensionnel complet. Tous les documents sont en anglais et peuvent être notariés si nécessaire.
Envoyez votre fichier PDF ou STEP par e-mail à sc@bquq.com avec votre quantité cible et votre préférence de matériau. Nous répondons avec un devis ferme en 12 heures, incluant le prix unitaire, le coût d'outillage (le cas échéant) et la date de livraison.
Vous préférez discuter ? WhatsApp +86 13713157787 — nous répondons dans l'heure ouvrée, heure de Chine (UTC+8).
Votre mandrin à pince CNC personnalisé, fabriqué en Chine, vérifié avant expédition. Sans MOQ, sans lot minimum, sans excuses. Envoyez le plan dès aujourd'hui.
| Paramètre | Capacité |
|---|---|
| Matériaux | AL6061/7075, SUS303/304/316, acier 45#, cuivre T2, laiton H59, POM, PEEK, nylon |
| Tolérance | ±0.005mm standard, ±0.003mm sur demande |
| Machines | CNC 3/4/5 axes, tour-fraisage, tour suisse |
| Surface | Anodisation, nickel, zinc, passivation, sablage, polissage |
| Gamme de tailles | Max 400 x 300 x 200 mm |
| Prototype | 72 heures, pas de MOQ sur les échantillons |
| Inspection | Rapport complet par lot, données CMM sur demande |
