dissipateur thermique ventilateur : aluminium 6061-T6, ailettes de 0,4 mm à un pas de 2,5 mm, planéité de 0,15 mm sur 100 mm, résistance thermique de 0,48 K/W. MOQ 100 pcs, expédition en 5 jours ouvrables.
dissipateur thermique avec ventilateur
dissipateur thermique avec ventilateur: 6061-T6 aluminium, 0.4 mm fins at 2.5 mm pitch, 0.15 mm over 100 mm flatness, 0.48 K/W thermal resistance. MOQ 100 pc...
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

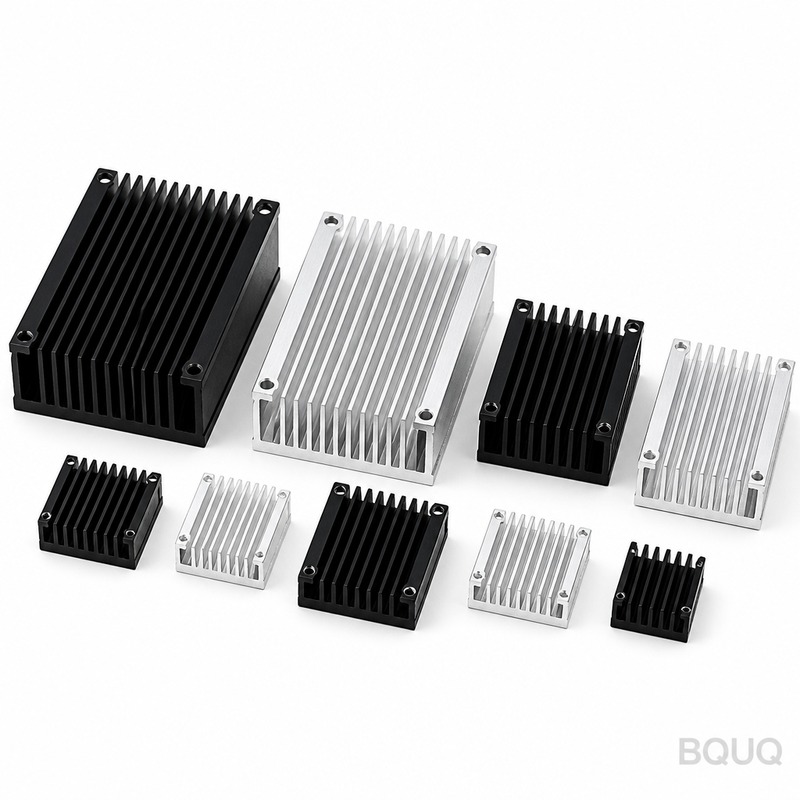

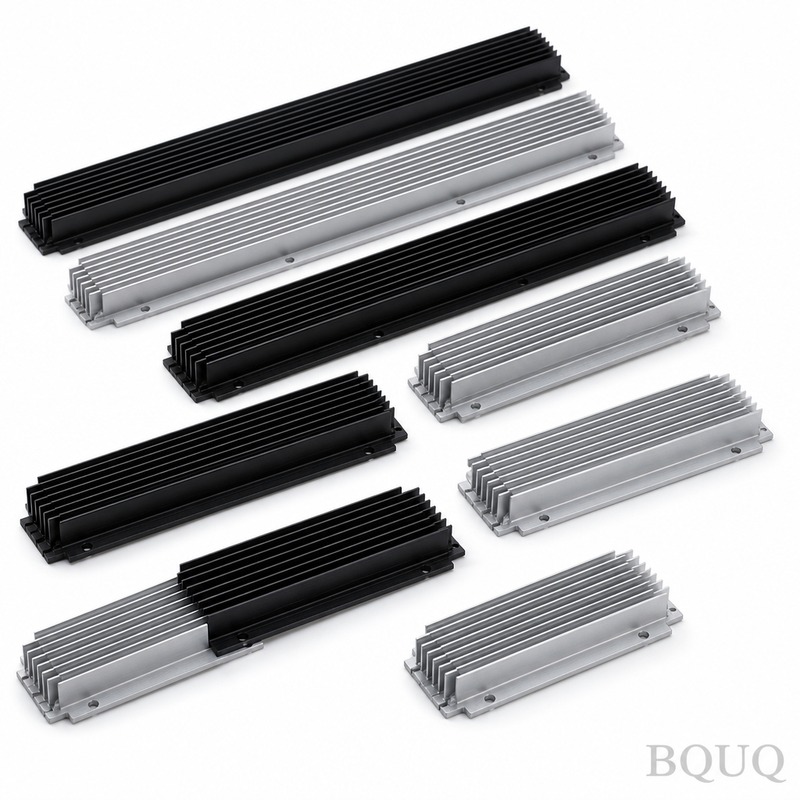

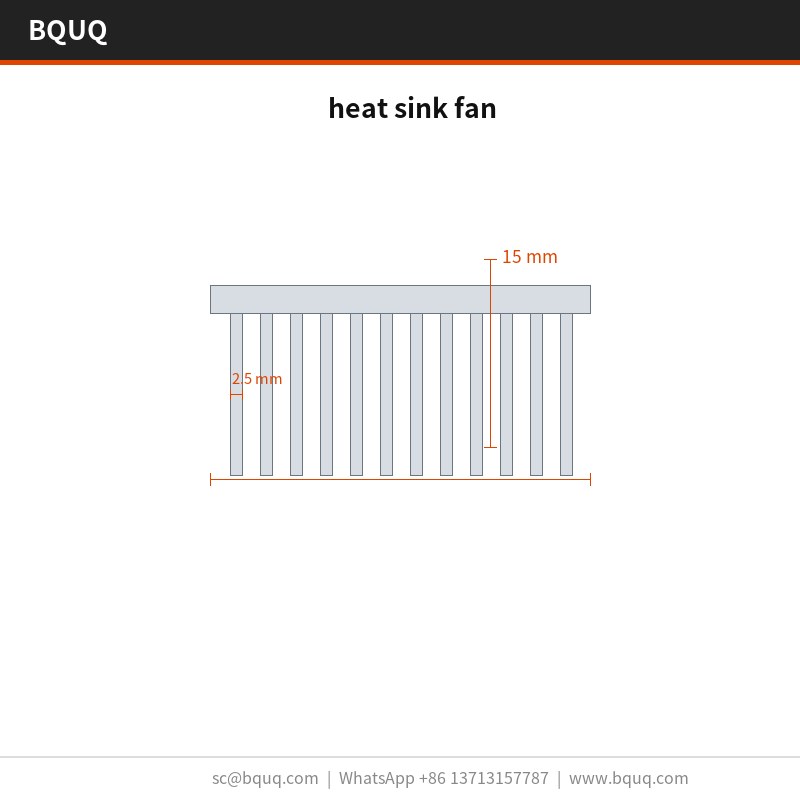

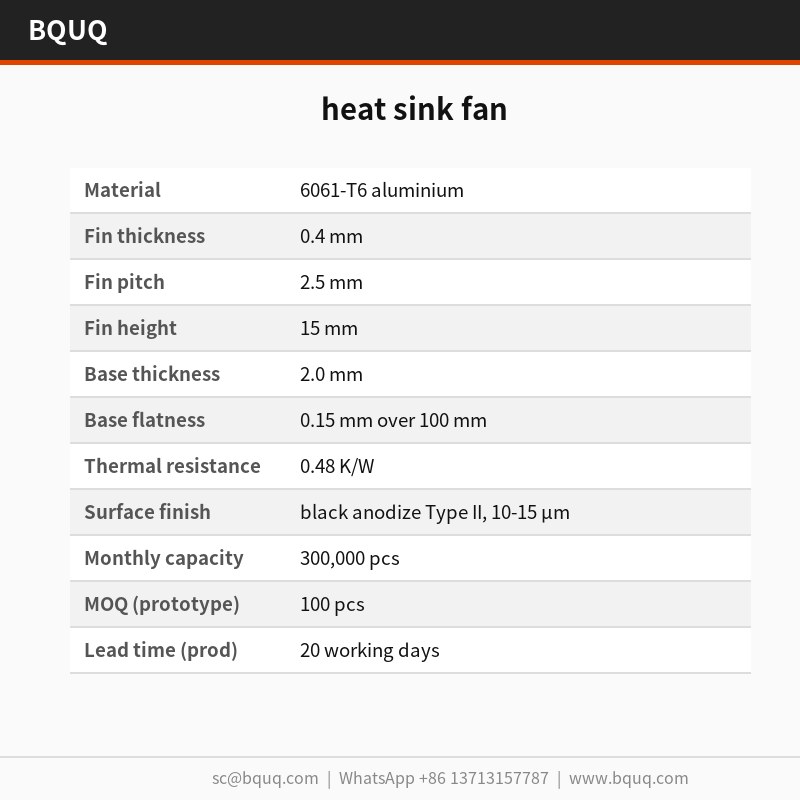

Ce dissipateur thermique avec ventilateur mesure 20 x 20 x 10 mm en aluminium 6061-T6, avec des ailettes de 15 mm à un pas de 2,5 mm. La performance thermique est de 0,48 K/W à ΔT = 60 K, confirmée par MMT d'une résolution de 0,001 mm, avec anodisation noire Type II, 10-15 µm disponible.
Approche de conception et processus
L'estampage offre un profil d'ailette reproductible de 0,4 mm que l'extrusion ne peut pas maintenir : la matrice forme chaque ailette en une seule course, de sorte que le pas reste dans ±0,05 mm sur une série de 300 000 pièces.
Une seule course de 250 T forme l'ensemble du dissipateur thermique avec ventilateur, de sorte que le coût de la pièce cesse d'augmenter avec la complexité. L'outillage tient ±0,05 mm, et le cycle de 25 s alimente une ligne de 300 000 pièces.
Un seul fournisseur couvre désormais des épaisseurs d'ailettes de 0,4 mm à 0,4 mm issues de la même famille de presses 250 T, de sorte qu'une refonte thermique est un changement d'outillage plutôt qu'un nouveau fournisseur.
L'emboutissage de l'aluminium 6061-T6 garde le dissipateur thermique avec ventilateur léger, à partir de 120 g selon l'enveloppe, sans sacrifier la densité d'ailettes, ce qui compte là où la longueur du trajet d'air est déjà fixée par le boîtier.
Chaque course est dimensionnellement identique, de sorte que la position des trous à ±0,10 mm se reporte sur tout le lot. C'est ce qui rend les programmes volumiques d'éclairage LED high bay reproductibles.
Le matériau standard est l'aluminium 6061-T6, fourni avec anodisation noire Type II, 10-15 µm. Pour les applications où l'exposition de l'éclairage LED high bay est une préoccupation, nous recommandons la voie passivée ; là où la conductivité compte plus que le poids, le cuivre C110 améliore la performance thermique et double approximativement la masse unitaire.

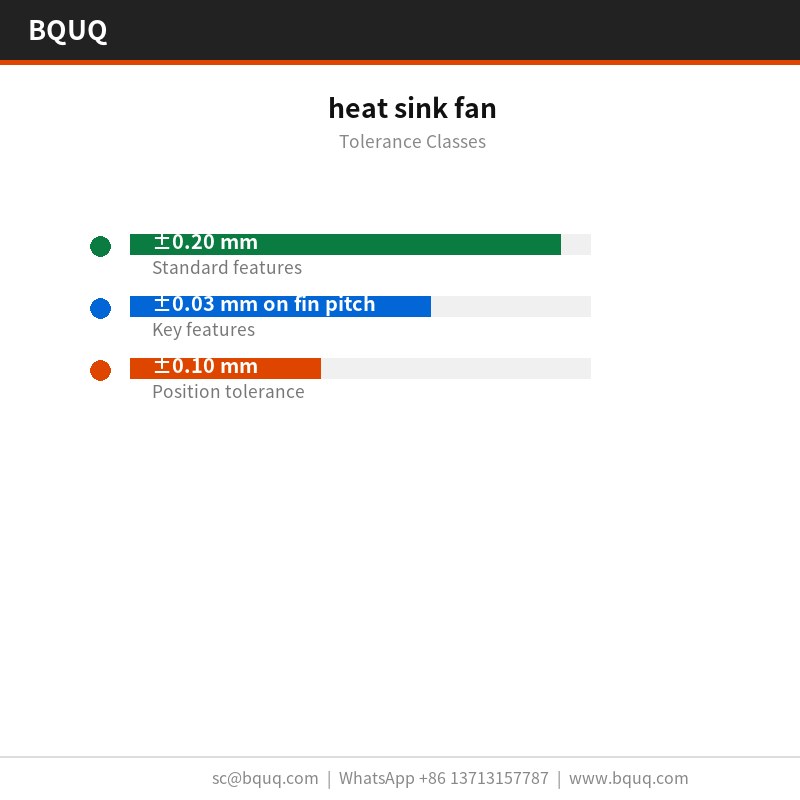

Classes de tolérance que vous pouvez spécifier
Les dimensions générales sont tenues à ±0,20 mm, avec des caractéristiques critiques telles que ±0,03 mm sur le pas d'ailettes tenues séparément. La géométrie formée hérite de la répétabilité d'outillage de ±0,05 mm, et la position des trous est tenue à ±0,10 mm. Les classes plus serrées nécessitent une opération de presse supplémentaire, il vaut donc la peine de décider avant l'outillage plutôt qu'après.
Inspection avant chaque expédition
L'aluminium 6061-T6 entrant est contrôlé en épaisseur et en dureté avant d'entrer dans la presse. Après formage, la MMT d'une résolution de 0,001 mm confirme 0,15 mm sur 100 mm et 2,5 mm par rapport au plan.
La planéité est mesurée sur granite plutôt que sur fonte, car 0,15 mm sur 100 mm à 20 x 20 x 10 mm se lit différemment sur un plateau qui n'a pas été rodé. Les enregistrements conservent les deux relevés.
Nous inspectons les pointes d'ailettes de 0,4 mm pour les bavures et les fissures après formage, car l'estampage peut fendre une racine sans décaler aucune dimension du plan. La limite de bavure est fixée par pièce.
Le confinement final est sachet PE + carton alvéolaire, 15 kg par carton. Chaque carton est étiqueté avec le lot, la quantité et le statut d'inspection, et l'enregistrement est conservé pendant 10 ans dans le dossier ISO9001.
Où cette pièce est utilisée
Les programmes d'éclairage LED high bay sont la raison d'être de cette géométrie. Là où le boîtier ne peut pas gagner en hauteur, la densité d'ailettes est le seul levier, et un pas de 2,5 mm avec une épaisseur de 0,4 mm est le plafond pratique pour l'aluminium.
Pour les ensembles d'éclairage LED high bay, la face de montage à 0,15 mm sur 100 mm compte autant que la performance thermique : elle détermine si le matériau d'interface thermique s'étale uniformément ou s'accumule à une extrémité.
Les règles d'emballage et de vibration de l'éclairage LED high bay poussent vers une construction monobloc. Un dissipateur thermique avec ventilateur estampé n'a pas d'adhésif susceptible de fluer, ce qui est le mode de défaillance habituel des refroidisseurs en deux parties.
Dans l'éclairage LED high bay, la base sert généralement aussi d'interface de montage. 2,0 mm avec 0,15 mm sur 100 mm de planéité donne une surface stable pour le pad thermique de l'éclairage LED high bay.
Pouvez-vous personnaliser le dissipateur thermique avec ventilateur pour notre application ?
Oui. Envoyez un plan ou un échantillon et nous retournons une note DFM sous 3 jours ouvrés. La plupart des personnalisations d'éclairage LED high bay modifient 2,5 mm, 2,0 mm ou le motif de trous, et ces trois éléments sont des changements d'outillage sur la presse 250 T existante plutôt qu'une nouvelle machine.
Chaque lot est inspecté avec une MMT d'une résolution de 0,001 mm, et le rapport est inclus dans l'expédition. Nous vérifions 0,15 mm sur 100 mm, 2,5 mm, 2,0 mm et la position des trous par rapport à ±0,20 mm. La traçabilité du lot, de la bobine au carton, est conservée pendant 10 ans.
Quel est le délai de livraison pour le dissipateur thermique avec ventilateur ?
Le prototype est de 5 jours ouvrés à partir de l'approbation du plan ; la production est de 20 jours ouvrés après la validation du premier article. L'outillage pour une nouvelle pièce prend . Nous cotons FOB Guangzhou, et le fret maritime vers l'Europe prend environ 25 à 30 jours après réservation.
Quelle tolérance pouvez-vous tenir ?
Les dimensions générales sont tenues à ±0,20 mm ; les dimensions critiques telles que ±0,03 mm sur le pas d'ailettes sont tenues séparément. Les caractéristiques formées héritent de la répétabilité d'outillage de ±0,05 mm. Si votre plan nécessite plus serré, dites-le-nous avant l'outillage afin que nous puissions planifier l'opération de presse supplémentaire.
Quelles sont les conditions d'emballage et d'expédition ?
L'emballage standard est sachet PE + carton alvéolaire, 15 kg par carton. Nous cotons FOB Guangzhou. Les cartons d'export sont étiquetés avec le lot, la quantité et le statut d'inspection, et la documentation complète, y compris le rapport d'inspection, voyage avec les marchandises.
La ligne se situe à Dongguan dans une seule usine ISO9001. Les presses de 250 T couvrent la famille des dissipateurs thermiques avec ventilateur, et 300 000 pièces par mois est la production actuellement engagée.
Nous cotons FOB Guangzhou et conservons 100 pièces pour l'échantillonnage. L'échantillonnage est un échantillon gratuit avec plan, 5-7 jours, de sorte qu'une première évaluation ne nécessite aucun engagement de production.
Demander un devis : sc@bquq.com | WhatsApp +86 13713157787 | Dongguan, Chine
