Ailettes collées à l'époxy vs brasées : résistance et trajet thermique
Réponse courte : les ailettes collées à l'époxy l'emportent sur le coût, la liberté géométrique et l'assemblage à basse température ; les ailettes brasées l'emportent sur le trajet thermique et la résistance mécanique. Une ligne de collage époxy chargée de 0,05 à 0,15 mm ajoute typiquement 0,5 à 2,5 K/W par interface d'ailette, tandis qu'un joint brasé ajoute environ 0,05 à 0,3 K/W et résiste à un service de 200 à 400 °C. Pour la plupart des dissipateurs thermiques à convection naturelle et à faible puissance en air forcé sous environ 50 W par base, le collage époxy est parfaitement adéquat. Au-dessus d'environ 2 W/cm² de flux thermique de base, dans des environnements à fortes vibrations ou à haute fiabilité, ou lorsque les températures de jonction doivent rester basses, le brasage (ou une extrusion monobloc ou une ailette skived) est le choix le plus sûr.
Pourquoi la fixation des ailettes est la véritable décision de conception
Les ingénieurs passent des semaines à optimiser l'épaisseur, le pas et la hauteur des ailettes, puis traitent la fixation des ailettes comme une réflexion après coup. C'est une erreur. Le joint ailette-base se trouve directement dans le trajet thermique entre la puce et l'air, de sorte que sa résistance thermique s'ajoute à chaque ailette en parallèle — et sa résistance mécanique détermine si la pièce survit à l'expédition, aux vibrations et aux cycles thermiques.
Deux familles dominent la fabrication de dissipateurs thermiques sur mesure :
- Ensembles à ailettes collées — les ailettes sont insérées dans des rainures usinées ou placées sur une base plate et fixées avec un époxy thermiquement chargé ou un adhésif structurel.
- Ensembles brasés — les ailettes et la base sont assemblées avec un métal d'apport à haute température dans un four, créant une liaison métallurgique.
Une troisième option, la construction monobloc (extrudée, skived, forgée ou moulée sous pression), élimine entièrement le joint mais contraint le rapport d'aspect des ailettes. Pour une comparaison plus large des compromis entre base et géométrie d'ailettes, consultez notre liste de contrôle de conception de dissipateur thermique.
Comment fonctionne réellement un joint d'ailette collé à l'époxy ?
Un dissipateur thermique à ailettes collées utilise une base en aluminium ou en cuivre usinée avec des rainures découpées à l'épaisseur de l'ailette plus un jeu, généralement de 0,05 à 0,15 mm par côté. Les ailettes sont trempées ou déposées avec un époxy thermoconducteur — généralement un système bi-composant chargé de nitrure d'aluminium, de nitrure de bore ou d'argent — puis placées dans les rainures et durcies à 80–150 °C.
Caractéristiques clés :
- L'épaisseur de la ligne de collage est la variable dominante. Les époxys thermiques conduisent généralement 1–3 W/m·K, parfois jusqu'à 5 W/m·K pour les qualités chargées à l'argent. Une ligne de collage de 0,1 mm à 2 W/m·K donne environ 0,5 K·cm²/W de résistance d'interface — faible par ailette, mais elle se multiplie sur un empilement dense d'ailettes.
- La température de durcissement est basse, donc la base n'est pas recuite et reste dimensionnellement stable. Cela compte lorsque la base comporte des caractéristiques usinées, des trous taraudés ou une spécification de planéité.
- La liberté géométrique est élevée. Les ailettes peuvent être épaisses, fines, hautes, décalées ou interrompues, car aucun écoulement de métal d'apport ni jeu capillaire n'est requis.
- Le démontage est possible avec de la chaleur ou un solvant dans certaines formulations, ce qui facilite la retouche.
La faiblesse pratique est que l'époxy est un polymère. Il fluage sous charge soutenue, se dégrade au-dessus d'environ 150–180 °C en continu, et a un coefficient de dilatation thermique d'un ordre de grandeur supérieur à celui de l'aluminium.
Comment se compare un joint d'ailette brasé ?
Le brasage assemble les ailettes à la base avec un métal d'apport — couramment un alliage aluminium-silicium pour les ensembles tout aluminium, ou un métal d'apport à base de cuivre-argent ou de nickel pour le cuivre et les empilements mixtes. L'assemblage passe par un four à atmosphère contrôlée ou sous vide à 550–620 °C pour le brasage de l'aluminium, ou plus élevé pour le cuivre.
Ce que cela apporte :
- Une liaison métallurgique. Le joint est métallique, pas polymère. La résistance d'interface tombe généralement dans la plage de 0,05 à 0,3 K/W selon la qualité du joint et la géométrie du congé.
- Capacité à haute température. Les ensembles en aluminium brasé supportent couramment 200 °C+ en continu, et les joints brasés au cuivre bien plus.
- Excellentes performances en vibration et choc. Il n'y a pas de couche adhésive à fatiguer ou à décoller.
- Meilleure stabilité à long terme. Pas de fluage, pas de dégazage, pas de dégradation par UV ou humidité du joint.
Les compromis sont réels : coût unitaire plus élevé, délai plus long, limites de taille de four sur les dimensions des pièces, risque de distorsion de la base pendant le cycle thermique, et quasi-absence de retouche. Le brasage contraint également la géométrie des ailettes, car le métal d'apport doit s'écouler dans le joint par capillarité.
Comparaison côte à côte
| Critère | Ailettes collées à l'époxy | Ailettes brasées |
|---|---|---|
| Résistance thermique du joint (typique) | 0,5–2,5 K/W par interface d'ailette | 0,05–0,3 K/W par interface d'ailette |
| Épaisseur de ligne de collage / joint | 0,05–0,15 mm d'adhésif | 0,02–0,1 mm de métal d'apport |
| Température de service continue max | ~150–180 °C (selon l'adhésif) | 200–400 °C+ |
| Résistance au cisaillement du joint | 5–20 MPa typique | 40–100 MPa typique |
| Résistance aux vibrations / chocs | Modérée | Excellente |
| Liberté géométrique | Élevée (ailettes épaisses, fines, décalées) | Modérée (limites d'écoulement capillaire) |
| Risque de distorsion de la base | Faible (température de durcissement basse) | Modéré à élevé |
| Retouche possible | Possible avec chaleur/solvant | Effectivement nulle |
| Coût unitaire relatif | Inférieur | Supérieur |
| Délai relatif | Plus court | Plus long (cycle de four) |
Les chiffres sont des plages indicatives pour les qualités industrielles standard ; votre adhésif, métal d'apport et géométrie spécifiques les modifieront.
Quand le trajet thermique importe-t-il réellement ?
La réponse honnête : moins souvent que ne le suggère le marketing. La résistance du joint est en série avec la résistance de conduction de l'ailette et la résistance de convection vers l'air. La convection depuis une surface à convection naturelle est typiquement de 5–10 W/m²·K, ce qui domine généralement le trajet total.
Une règle empirique utile :
| Flux thermique de base | Construction recommandée |
|---|---|
| < 0,5 W/cm² | Ailettes extrudées ou collées, l'un ou l'autre convient |
| 0,5–2 W/cm² | Ailettes collées avec un époxy chargé de qualité |
| 2–5 W/cm² | Brasé, skived ou usiné monobloc |
| > 5 W/cm² | Skived, cuivre brasé ou base à chambre à vapeur |
À faible flux, une pénalité de joint de 1 K/W sur un dissipateur thermique avec une résistance totale de 0,8 K/W est une erreur d'arrondi. À flux élevé avec un empilement dense d'ailettes, cette même pénalité peut représenter 30–50 % du total. C'est pourquoi l'épaisseur de base et la résistance d'étalement comptent autant que le joint — notre guide sur l'épaisseur de base couvre cette interaction.
Vibration et charge mécanique
Si le dissipateur thermique est monté sur un véhicule, un compresseur, un variateur de moteur ou tout ce qui est expédié en vrac, la résistance du joint devient la contrainte principale. Les ailettes collées peuvent être renforcées par un verrouillage mécanique — une rainure en queue d'aronde, un bord serti ou un épaulement riveté — mais à ce stade, vous avez ajouté du coût et perdu l'avantage de simplicité. Le brasage n'a tout simplement pas ce problème.
Cycles thermiques
Chaque cycle de puissance sollicite le joint. L'époxy se dilate d'environ 30–60 ppm/°C contre 23 ppm/°C pour l'aluminium, donc un joint collé subit une contrainte de cisaillement à chaque cycle. Les adhésifs bien formulés à ligne de collage mince supportent des dizaines de milliers de cycles modérés ; un cyclage agressif avec un grand ΔT finira par fatiguer l'interface. Les joints brasés subissent une déformation bien plus faible car le métal d'apport est métallurgiquement adapté.
Règles de conception pour les dissipateurs thermiques à ailettes collées
Si vous optez pour l'époxy, ces pratiques distinguent une pièce fiable d'une défaillance sur le terrain :
1. Contrôlez la ligne de collage. Usinez les rainures à l'épaisseur de l'ailette + 0,10–0,20 mm de jeu total. Trop serré affame le joint ; trop lâche gaspille l'adhésif et ajoute de la résistance.
2. Utilisez un adhésif chargé, pas un adhésif polyvalent. Recherchez 1,5 W/m·K ou mieux, et vérifiez les données de cisaillement par recouvrement et de cyclage thermique de la fiche technique.
3. Concevez pour un congé. Un petit rayon ou chanfrein à l'embouchure de la rainure permet à l'adhésif de former un congé, ce qui améliore considérablement la résistance au cisaillement.
4. Dégraissez et abrasez avant le collage. L'oxyde d'aluminium se forme en quelques minutes ; collez dans le temps ouvert de l'adhésif après préparation de surface.
5. Durcissez selon la fiche technique, pas plus vite. Un époxy sous-durci a à la fois une mauvaise résistance et une mauvaise conductivité.
6. Ajoutez un renfort mécanique pour les pièces critiques. Un pied d'ailette serti ou riveté coûte peu et empêche un décollement catastrophique.
Pour les assemblages qui doivent être réparés après enrobage ou dommage sur le terrain, la même géométrie de rainure qui facilite le collage rend également la retouche pratique — voir nos notes sur la retouche et la réparation de dissipateurs thermiques.
Réalité de fabrication : ce qu'une usine peut réellement tenir
Le collage et le brasage exigent des capacités d'atelier différentes.
| Étape de fabrication | Ailettes collées | Ailettes brasées |
|---|---|---|
| Usinage de la base | Rainures CNC, ±0,05 mm typique | CNC ou extrudé, contrôle de jeu plus serré |
| Préparation des ailettes | Coupe, ébavurage, nettoyage | Coupe, ébavurage, nettoyage, contrôle flux/placage |
| Assemblage | Insertion manuelle ou semi-automatique | Empilement sur montage, parfois point de soudure |
| Assemblage final | Durcissement au four à 80–150 °C | Four à 550–620 °C, atmosphère contrôlée |
| Post-traitement | Usinage, anodisation, assemblage | Usinage, anodisation, contrôle d'étanchéité/planéité |
| Outillage typique | Faible | Modéré (montages, charge de four) |

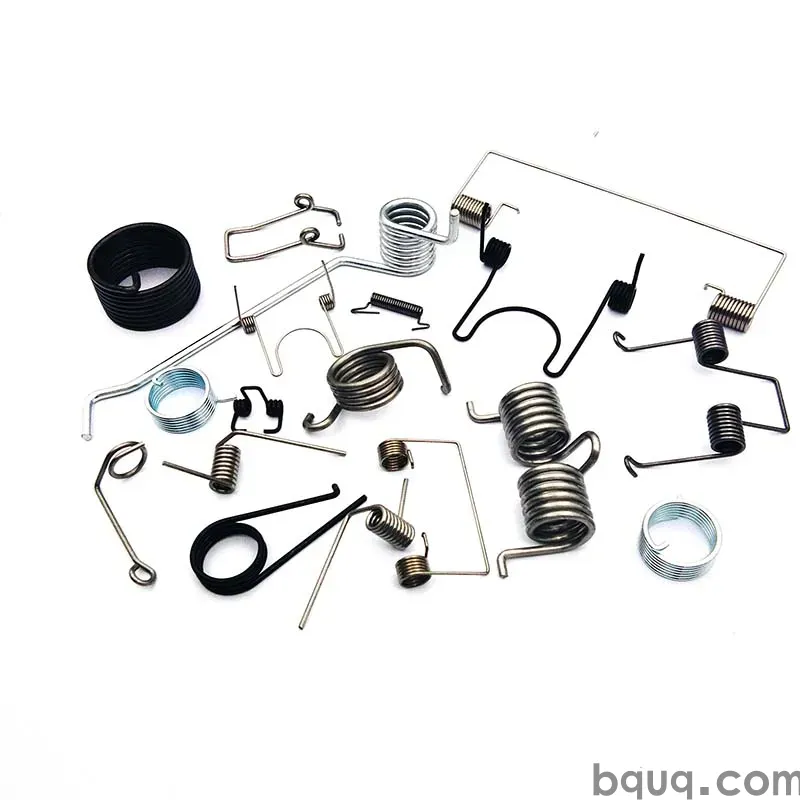

BQUQ exploite quatre lignes de production dans une seule usine à Dongguan — usinage CNC à ±0,005 mm, emboutissage des métaux, ressorts sur mesure et production de dissipateurs thermiques — ce qui signifie que les bases à ailettes collées peuvent être usinées, les ailettes embouties ou découpées, et les assemblages durcis et finis sans expédition entre fournisseurs. Ce flux sur un seul site est un véritable avantage pour les conceptions collées, où la tolérance des rainures et le contrôle du processus d'adhésif sont les deux variables qui décident si la pièce est conforme.
Pour les alternatives monobloc qui évitent entièrement la question du joint, consultez les dissipateurs thermiques extrudés et les dissipateurs thermiques usinés CNC. La gamme complète de dissipateurs thermiques couvre les options collées, skived, embouties et brasées.
Coût et délai
Les ensembles à ailettes collées sont généralement 20–40 % moins chers que les ensembles brasés équivalents à faible et moyen volume, principalement parce qu'aucun cycle de four, jeu de montage ou matériau d'apport plaqué n'est requis. Le coût d'outillage est également inférieur. Le délai est typiquement plus court d'une à deux semaines.
Le brasage devient plus compétitif à haut volume où l'amortissement des montages se répartit, et il est souvent la seule voie viable lorsque la spécification exige un service à 200 °C+ ou une performance de vibration à haute fiabilité.
Cadre de décision
Posez ces cinq questions dans l'ordre :
1. Quel est le flux thermique de base ? En dessous de 2 W/cm², les ailettes collées conviennent généralement.
2. Quelle est la température continue maximale ? Au-dessus de 150 °C, brasage ou construction monobloc.
3. Quelles charges de vibration et de choc s'appliquent ? Les environnements sévères favorisent le brasage.
4. Combien de cycles thermiques sur la durée de vie du produit ? Un grand ΔT et des nombres de cycles élevés favorisent le brasage.
5. Quel est le volume et l'objectif de coût ? Un volume faible à moyen favorise le collage.
Si les réponses pointent dans des directions différentes, prototypez les deux. Un échantillon collé et un échantillon brasé testés sur le même banc trancheront la question en une semaine.
Questions fréquentes
Q : Le collage époxy est-il assez solide pour un dissipateur thermique qui sera expédié et manipulé ?
R : Généralement oui, si le joint est conçu correctement. Un époxy structurel chargé avec une ligne de collage contrôlée de 0,05–0,15 mm et un congé à l'embouchure de la rainure offre typiquement 5–20 MPa de cisaillement par recouvrement, ce qui gère confortablement la manipulation et les charges d'expédition normales. Pour les pièces soumises à des vibrations continues ou à des chocs de chute, ajoutez un verrouillage mécanique tel qu'un pied d'ailette serti ou riveté, ou spécifiez le brasage à la place.
Q : Quelle performance thermique perds-je avec l'époxy au lieu du brasage ?
R : Cela dépend du flux thermique de base et de la densité des ailettes. Chaque interface collée ajoute typiquement 0,5–2,5 K/W contre 0,05–0,3 K/W pour un bon brasage. Sur un dissipateur thermique à convection naturelle à faible flux avec une résistance totale de 0,8 K/W, c'est un petit pourcentage. Sur un empilement dense à air forcé à flux élevé, la même pénalité peut consommer 30–50 % de votre budget thermique, c'est là que le brasage s'amortit.
Q : Un dissipateur thermique à ailettes collées peut-il être retouché si une ailette est endommagée ?
R : Souvent oui, ce qui est l'un des avantages pratiques du collage. Une chaleur localisée ou un solvant peut ramollir de nombreux époxys structurels suffisamment pour retirer et remplacer une ailette endommagée, après quoi le joint est recollé et redurci. Les ensembles brasés ne peuvent généralement pas être retouchés sans risquer une distorsion de la base ou une refusion du métal d'apport. Confirmez la retouche possible avec votre fournisseur d'adhésif avant de vous engager.
Q : Quelle préparation de surface est requise avant de coller des ailettes en aluminium ?
R : Dégraissez avec un nettoyant alcalin ou solvant, puis abrasez ou gravez chimiquement pour éliminer la couche d'oxyde, et collez dans le temps ouvert spécifié de l'adhésif — l'aluminium se réoxyde en quelques minutes dans l'air ambiant. Un primaire est souvent recommandé pour l'aluminium. Sauter cette étape est la cause la plus courante de décollement prématuré dans les défaillances sur le terrain que nous observons.
Q : Le brasage déforme-t-il la base du dissipateur thermique ?
R : Cela peut arriver. Les cycles de four à 550–620 °C pour le brasage de l'aluminium libèrent les contraintes internes et peuvent déplacer la planéité de dizaines de microns sur les grandes bases minces. Concevez des bases plus épaisses, utilisez des montages, ou prévoyez une passe d'usinage post-brasage sur les surfaces de montage critiques. Les ensembles collés évitent cela entièrement car les températures de durcissement restent à 80–150 °C, bien en dessous de tout seuil de recuit.
