dissipateurs de chaleur en aluminium : aluminium 6063-T5, ailettes de 0,4 mm à un pas de 3,0 mm, planéité de 0,05 mm sur 100 mm, résistance thermique de 0,62 K/W. Quantité minimale de commande 50 pcs, expédition en 5 jours ouv...
dissipateurs thermiques en aluminium
aluminum heat sinks: 6063-T5 aluminium, 0.4 mm fins at 3.0 mm pitch, 0.05 mm over 100 mm flatness, 0.62 K/W thermal resistance. MOQ 50 pcs, ships in 5 workin...
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

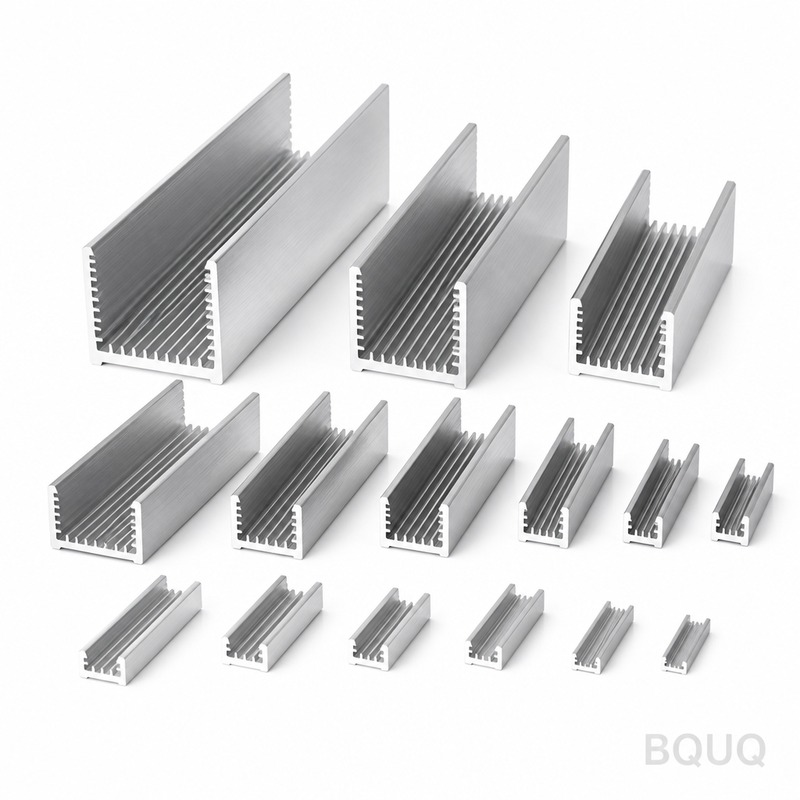

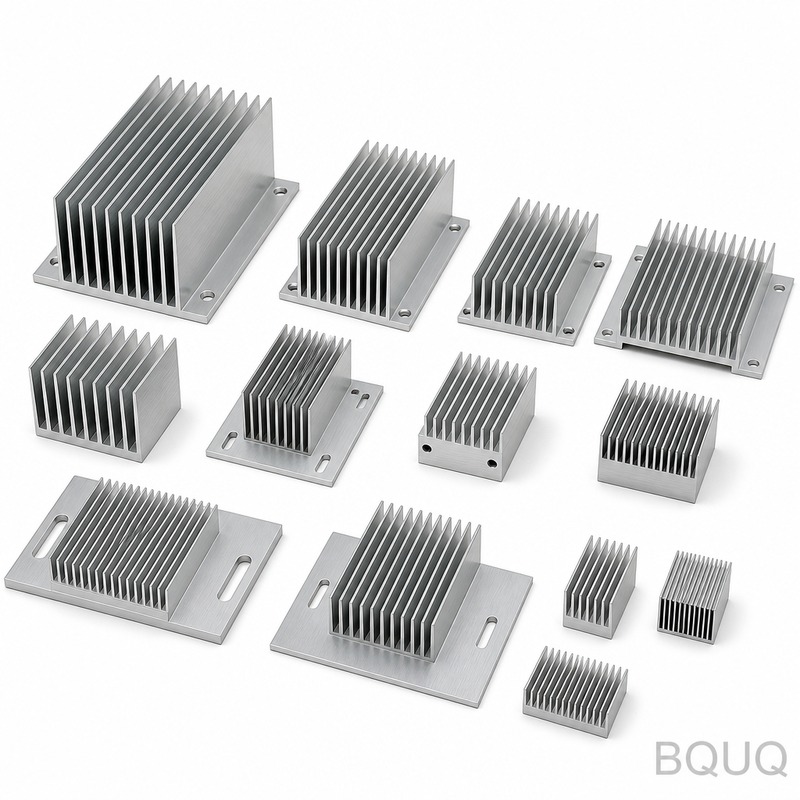

Les dissipateurs thermiques en aluminium 6063-T5 atteignent une résistance thermique de 0,62 K/W avec des ailettes de 0,4 mm à un pas de 3,0 mm et une base de 2,0 mm plane à 0,05 mm sur 100 mm. Une seule course de 63 T forme chaque pièce en un cycle de 12 s, ce qui permet de soutenir une ligne de 800 000 pièces avec une position de trou de ±0,15 mm et une tolérance d'outillage de ±0,03 mm.
Conçus pour les automates industriels et les armoires de commande, les dissipateurs thermiques en aluminium 6063-T5 atteignent une résistance thermique de 0,62 K/W. Les ailettes mesurent 0,4 mm à un pas de 3,0 mm ; la base de 2,0 mm est vérifiée plane à 0,05 mm sur 100 mm avant expédition.
Approche de conception et procédé
La base et les ailettes étant pressées en une seule pièce, il n'existe aucun joint brasé susceptible de défaillir. La planéité de 0,05 mm sur 100 mm de la face de montage est obtenue directement par l'outillage, ce qui assure un contact uniforme à l'interface thermique.
Une seule course de 63 T forme l'ensemble du dissipateur thermique en aluminium, de sorte que le coût de la pièce cesse d'augmenter avec la complexité. L'outillage fonctionne à ±0,03 mm et le cycle de 12 s alimente une ligne de 800 000 pièces.
La géométrie monobloc élimine la couche adhésive présente dans les refroidisseurs en deux parties, ce qui raccourcit le trajet thermique. Rien ne s'interpose entre l'aluminium 6063-T5 et le flux d'air, hormis la surface emboutie elle-même.
Chaque course est dimensionnellement identique, de sorte que la position de trou de ±0,15 mm est reproduite sur toute la série. C'est ce qui rend les programmes volumiques pour automates industriels et armoires de commande reproductibles.
Le fini anodisé clair Type II, 5-10 µm, est appliqué après formage, de sorte que la protection contre la corrosion n'est pas entamée au pied des ailettes comme c'est le cas sur les solutions usinées.
Le matériau standard est l'aluminium 6063-T5, fourni avec un anodisage transparent Type II, 5-10 µm. Pour les applications où l'exposition aux automates industriels et aux armoires de commande est une préoccupation, nous recommandons la voie passivée ; lorsque la conductivité importe plus que le poids, le cuivre C110 améliore les performances thermiques et double approximativement la masse unitaire.
Classes de tolérance que vous pouvez spécifier
Les dimensions générales sont tenues à ±0,15 mm, avec des caractéristiques critiques telles que ±0,03 mm sur le pas d'ailettes traitées séparément. La géométrie formée hérite d'une répétabilité d'outillage de ±0,03 mm, et la position des trous est tenue à ±0,15 mm. Les classes plus serrées nécessitent une opération de presse supplémentaire, il vaut donc mieux décider avant l'outillage plutôt qu'après.
Inspection avant chaque expédition
L'aluminium 6063-T5 entrant est contrôlé en épaisseur et en dureté avant d'entrer dans la presse. Après formage, le comparateur optique 0,002 mm confirme 0,05 mm sur 100 mm et 3,0 mm par rapport au plan.
L'échantillonnage est AQL 0,65 pour les dimensions critiques et 1,5 pour les dimensions générales, avec un comparateur optique 0,002 mm sur chaque premier article. Les écarts au-delà de ±0,15 mm déclenchent un tri complet du lot.
La planéité est mesurée sur granite plutôt que sur fonte, car 0,05 mm sur 100 mm à 80 x 60 x 35 mm se lit différemment sur une plaque qui n'a pas été rodée. Les enregistrements conservent les deux relevés.
Le confinement final est sac PE + carton d'exportation, 20 kg par carton. Chaque carton est étiqueté avec le lot, la quantité et le statut d'inspection, et l'enregistrement est conservé pendant 10 ans dans le dossier ISO9001.
Où cette pièce est utilisée
Les clients industriels en automates programmables (PLC) et armoires de commande spécifient généralement l'aluminium 6063-T5 pour des raisons de corrosion, puis maintiennent le plan à ±0,15 mm. La ligne de 800 000 pièces absorbe le volume sans second fournisseur.
Lorsqu'un dissipateur thermique en aluminium fonctionne aux volumes des automates programmables et armoires de commande industriels, la constance pièce à pièce détermine les retours terrain. ±0,03 mm sur une série de 800 000 pièces maintient la courbe thermique dans une seule bande.
Les conceptions d'automates programmables et d'armoires de commande industriels utilisent souvent un flux d'air forcé à 2,0 m/s. 0,62 K/W à ΔT = 60 K, en convection naturelle, signifie que les automates programmables et armoires de commande industriels peuvent tenir leur objectif avec une puissance de ventilateur inférieure à la limite acoustique.
Pour les prototypes d'automates programmables et d'armoires de commande industriels, 5 jours ouvrables couvrent la revue de plan et le premier article. Les lots de production passent à 12 jours ouvrables une fois la capabilité de ±0,03 mm validée.
Spécifications
Paramètre
Valeur / Plage
Matériau
aluminium 6063-T5
Épaisseur des ailettes
0,4 mm
Pas des ailettes
3,0 mm
Hauteur des ailettes
35 mm
Épaisseur de base
2,0 mm
Planéité de base
0,05 mm sur 100 mm
Résistance thermique
0,62 K/W
Condition d'essai thermique
ΔT = 60 K, convection naturelle
Finition de surface
anodisation transparente Type II, 5-10 µm
Plage de dimensions
80 x 60 x 35 mm
FAQ : Vos questions avant de commander
Comment vérifiez-vous la qualité sur chaque lot ?
Chaque lot est contrôlé au comparateur optique 0,002 mm, et le rapport est inclus dans l'expédition. Nous vérifions 0,05 mm sur 100 mm, 3,0 mm, 2,0 mm et la position des trous par rapport à ±0,15 mm. La traçabilité du lot, de la bobine au carton, est conservée pendant 10 ans.
Quel est le délai de livraison pour les dissipateurs thermiques en aluminium ?
Le prototype est réalisé en 5 jours ouvrés à compter de l'approbation du plan ; la production en 12 jours ouvrés après validation du premier article. L'outillage pour une nouvelle pièce prend . Nous établissons nos devis FOB Guangzhou, et le fret maritime vers l'Europe compte environ 25 à 30 jours après réservation.
L'aluminium 6063-T5 est le choix standard. Pour un PLC industriel et une armoire de commande en environnement corrosif, nous spécifions le 6063-T5 avec anodisation transparente Type II, 5-10 µm ; pour la conductivité la plus élevée, nous passons au cuivre C110, ce qui augmente le coût et le poids mais réduit la résistance thermique de moitié environ à encombrement égal.
Y a-t-il un risque que les ailettes se plient pendant le transport ?
Avec des ailettes de 0,4 mm et un conditionnement standard sac PE + carton d'export, 20 kg par carton, les dommages sont rares. Pour les longues routes maritimes ou la manutention automatisée, nous suggérons un intercalage double couche, que nous pouvons spécifier sans coût d'outillage. Nous avons expédié 800 000 pcs par mois de cette manière sans aucune réclamation de transport ces 3 dernières années.
Quelle est la différence entre vos dissipateurs thermiques en aluminium et un dissipateur thermique en aluminium à ailettes rabotées ?
Les ailettes rabotées sont usinées, ce qui permet d'obtenir des ailettes fines et hautes et une densité plus élevée pour une hauteur donnée, mais le coût évolue directement avec la surface d'ailettes. L'estampage donne le même résultat en une seule frappe à un coût unitaire bien inférieur en dessous de 800 000 pcs. Pour un PLC industriel et une armoire de commande dans un boîtier à hauteur fixe, l'estampage est généralement la bonne réponse.
Notre processus de fabrication et d'expédition
La ligne de production est située à Dongguan, dans une usine unique certifiée ISO9001. Des presses de 63 T couvrent la gamme des dissipateurs thermiques en aluminium, et la capacité de production actuellement engagée est de 800 000 pièces par mois.
La production fonctionne avec des cycles de 12 s et un contrôle visuel en ligne de 0,05 mm sur 100 mm. C'est ce qui rend crédible un engagement de 800 000 pièces en haute saison.
Nous établissons nos devis FOB Guangzhou et conservons 50 pièces pour l'échantillonnage. L'échantillon est gratuit sur présentation d'un plan, sous 5 à 7 jours, afin qu'une première évaluation ne nécessite aucun engagement de production.
±0,03 mm outillage ; ±0,15 mm position des trous ; 0,05 mm de planéité sur 100 mm
Délai de livraison
Non précisé dans l'article
MOQ
Non précisé dans l'article
Capacité
Ligne de 800 000 pièces ; cycle de 12 s
Sélection / comparaison
Option
Idéal pour
Compromis
Dissipateur thermique estampé monobloc
Programmes volumiques d'automates industriels et d'armoires de commande
Nécessite un outillage ; géométrie figée après fabrication de l'outil
Refroidisseur assemblé en deux parties
Fabrications en faible volume ou prototypes
La couche d'adhésif ajoute une résistance thermique et un joint susceptible de défaillir
Dissipateur thermique usiné
Caractéristiques complexes ou petites quantités
L'anodisation peut être traversée aux pieds d'ailettes ; coût unitaire plus élevé croissant avec la complexité
Processus / inspection
Étape
Contrôle
Enregistrement
Formage
Course unique de 63 T ; cycle de 12 s ; outillage ±0,03 mm
Identité dimensionnelle sur l'ensemble du lot
Planéité
Base de 2,0 mm vérifiée plane à 0,05 mm sur 100 mm
Vérifiée avant expédition
Position des trous
±0,15 mm maintenu sur l'ensemble du lot
Enregistrement dimensionnel du lot
État de surface
Anodisation claire Type II, 5-10 µm appliquée après formage
Protection contre la corrosion aux pieds d'ailettes
Inspection
Inspection avant chaque expédition
Vérification avant expédition
Questions fréquentes
Quelle est la résistance thermique de ces dissipateurs thermiques en aluminium ?
Les dissipateurs thermiques en aluminium 6063-T5 atteignent une résistance thermique de 0,62 K/W. Ce résultat est obtenu grâce à des ailettes de 0,4 mm avec un pas de 3,0 mm et une base de 2,0 mm, formées en une seule pièce, ce qui élimine tout joint brasé ou couche d'adhésif ajoutant de la résistance au chemin thermique.
Quelle est la planéité de la face de montage sur la base du dissipateur thermique ?
La base de 2,0 mm est vérifiée plane à 0,05 mm sur 100 mm avant expédition. Cette planéité est conservée directement depuis l'outil, ce qui assure un contact uniforme à l'interface thermique. La géométrie estampée en une seule pièce supprime la couche d'adhésif présente dans les refroidisseurs en deux parties.
Quels matériau et finition de surface sont utilisés ?
Les dissipateurs thermiques sont fabriqués en aluminium 6063-T5 avec une finition anodisée claire Type II de 5-10 µm. L'anodisation est appliquée après formage, de sorte que la protection contre la corrosion n'est pas coupée au niveau des pieds d'ailettes comme c'est le cas sur les alternatives usinées.
Quelles sont les dimensions et le pas des ailettes ?
Les ailettes mesurent 0,4 mm avec un pas de 3,0 mm. La base a une épaisseur de 2,0 mm. Ces dimensions sont formées en une seule course de 63 T, et l'outillage fonctionne à ±0,03 mm, de sorte que chaque course est dimensionnellement identique sur l'ensemble du lot.
Quelle est la capacité de production et le temps de cycle ?
Une seule course de 63 T forme l'ensemble du dissipateur thermique en un cycle de 12 s, alimentant une ligne de 800 000 pièces. Comme la base et les ailettes sont pressées en une seule pièce, le coût de la pièce cesse d'augmenter avec la complexité, ce qui rend les programmes volumiques pour automates industriels et armoires de commande reproductibles.
Quelle tolérance de position des trous pouvez-vous garantir ?
La position des trous est maintenue à ±0,15 mm et reste constante sur l'ensemble du lot. Cela est possible car chaque profil extrudé est dimensionnellement identique. L'outillage fonctionne à ±0,03 mm, et la géométrie monobloc élimine la couche adhésive présente dans les refroidisseurs en deux parties.
Où ces dissipateurs thermiques en aluminium sont-ils généralement utilisés ?
Ils sont conçus pour les applications industrielles de type PLC et armoires de commande. La résistance thermique de 0,62 K/W, les ailettes de 0,4 mm avec un pas de 3,0 mm et la planéité de 0,05 mm sur 100 mm les rendent adaptés aux programmes de production en volume où un contact d'interface thermique reproductible est essentiel.
