Mandrin de serrage CNC personnalisé type 25 alésage rond allongé | Fabrication de précision en Chine
IntroductionEnvoyez-nous votre plan. Nous usinons le mandrin de serrage selon vos dimensions exactes. Chaque unité est vérifiée avant expédition. Aucune surprise.Il s'agit d'un mandrin de serrage type
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Envoyez-nous votre plan. Nous usinons le mandrin de serrage selon vos dimensions exactes. Chaque unité est vérifiée avant expédition. Aucune surprise.

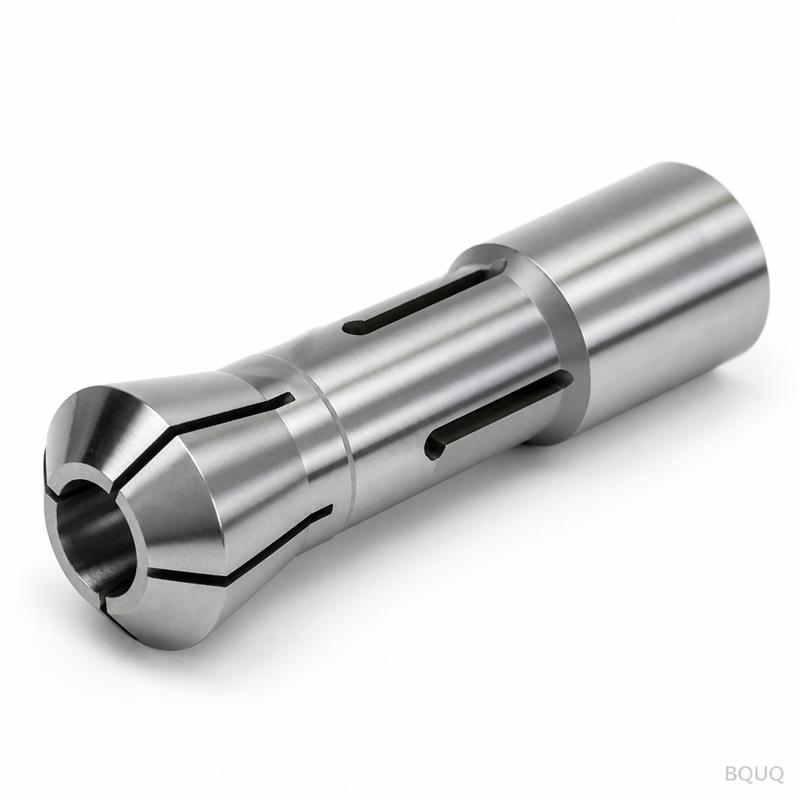

Il s'agit d'un mandrin de serrage type 25 à alésage rond allongé pour tours automatiques. Il est conçu pour un maintien de pièce à haute vitesse et haute répétabilité. Nous garantissons une concentricité de 0,005 mm TIR. État de surface jusqu'à Ra 0,4.
Tolérance : ±0,005 mm sur l'alésage et la portée conique
Délai de livraison : 15 à 20 jours pour les lots personnalisés
Sans MOQ : commandez 1 pièce ou 1 000 pièces
Matériau : acier 20CrMnTi ou 8620, cémenté et trempé à HRC 58–62
Fabriqué en Chine, exporté dans le monde entier
Spécifications
Paramètre
Valeur
Type
Mandrin de serrage type 25 à alésage rond allongé
Plage de diamètre d'alésage
Ø3 mm – Ø25 mm (personnalisable selon plan)
Angle de portée conique
30° (standard), personnalisable
Concentricité (TIR)
≤0,005 mm
État de surface
Ra 0,4 – 0,8 µm sur l'alésage et la portée conique
Dureté
Cémenté et trempé HRC 58–62, profondeur 0,8–1,2 mm
Options de matériau
20CrMnTi, 8620, 4140, ou selon votre spécification
Vérification dimensionnelle 100 %, rapport CMM par lot
Taille de lot
1 – 10 000 pièces
Délai de livraison
15 jours pour les prototypes, 20 jours pour la production
Revêtement
Brut, oxydé noir, ou TiN sur demande
Nous utilisons des tours CNC et des rectifieuses cylindriques. L'alésage intérieur et la portée conique sont rectifiés en un seul montage. Cela garantit une cohérence géométrique sur l'ensemble du lot.
Trois raisons pour lesquelles les acheteurs nous envoient leurs plans
1. Qualité traçable par lot.
Chaque lot reçoit un numéro unique. Nous enregistrons le numéro de coulée du matériau, la machine utilisée, l'opérateur et les résultats d'inspection. Si vous rencontrez un problème sur votre ligne, nous le traçons jusqu'à l'équipe exacte. Aucune supposition.
2. Rapport d'inspection par lot.
Vous recevez un rapport dimensionnel avec chaque expédition. Il indique le diamètre d'alésage, l'angle de portée conique, le TIR, la dureté et l'état de surface. Le rapport correspond à votre plan, point par point. Votre contrôle qualité entrant peut vérifier en quelques minutes.
3. Une seule usine pour l'usinage CNC + l'estampage + les ressorts + les dissipateurs thermiques.
Votre mandrin de serrage n'est pas une pièce isolée. Vous pouvez avoir besoin d'une pince de serrage, d'un élément de retenue estampé ou d'un dissipateur thermique pour l'entraînement de broche. Nous fabriquons tout cela sous un même toit. Moins de fournisseurs, moins de problèmes logistiques, une seule norme de qualité.
Où ces pièces sont utilisées
Ce mandrin de serrage est destiné aux tours automatiques, en particulier les machines suisses et à poupée mobile. Applications courantes :
Arbres de précision pour moteurs électriques, Ø6–20 mm, maintenus avec un TIR de 0,005 mm.
Composants de dispositifs médicaux comme les vis à os et les forets, où l'état de surface et la concentricité sont critiques.
Pièces d'injecteurs de carburant automobiles – grand volume, tolérance serrée, alésage allongé pour pièces longues.
Connecteurs et broches pour l'électronique, où l'alésage rond maintient la pièce centrée à haute vitesse de broche.
Ébauches de fixations – boulons à tête hexagonale et ronde, usinés à partir de barres avec une portée allongée.
La conception à alésage allongé supporte les pièces plus longues sans vibration. C'est pourquoi elle est choisie pour les pièces avec un rapport longueur/diamètre supérieur à 3:1.
Questions fréquentes des acheteurs avant de commander
Q : Quel est votre MOQ ?
R : Pas de MOQ. Nous acceptons une seule pièce pour la validation du prototype. Les commandes de production de 100 à 5 000 pièces sont courantes. Vous bénéficiez de la même attention par pièce dans les deux cas.
Q : Comment garantissez-vous la tolérance et la qualité ?
R : Nous rectifions l'alésage et la portée conique en un seul montage. Chaque pièce est mesurée sur une CMM et un profilomètre. Nous vous envoyons le rapport d'inspection avant expédition. Si une dimension est hors spécification, nous la rejetons, nous ne l'expédions pas.
Q : Quel est votre délai de livraison pour les mandrins de serrage CNC personnalisés ?
R : Prototypes : 15 jours après approbation du plan. Production : 20 jours. Pour les commandes urgentes, nous pouvons diviser le lot et expédier les 20 % premiers en 10 jours. Nous indiquons la date exacte avec votre prix.
Q : Pouvez-vous fournir des certificats de matériau ?
R : Oui. Nous fournissons les certificats d'aciérie pour l'acier brut, les rapports de traitement thermique et les résultats de test de dureté. Tous les documents sont en anglais et traçables jusqu'au numéro de lot.
Envoyez votre plan
Obtenez un devis ferme en 12 heures. Nous examinons votre plan, confirmons le matériau et la tolérance, et répondons avec le prix et le délai. Sans engagement.
Envoyez votre fichier PDF ou STEP par e-mail à sc@bquq.com
WhatsApp : +86 13713157787
Nous sommes une usine de fabrication de précision à Dongguan, en Chine, avec 20 ans d'expérience en usinage CNC, estampage, ressorts et dissipateurs thermiques. Votre mandrin de serrage CNC personnalisé est fabriqué selon plan, vérifié avant expédition et prêt pour votre ligne.
