IntroductionVotre dessin définit la pièce. Nous la fabriquons exactement selon cette géométrie. Chaque pince de serrage est usinée à partir de barres pleines, traitée thermiquement
Jeu de Pince de Serrage CNC Sur Mesure 15 18 20 22 | Précision Fabriqué en Chine
IntroductionVotre dessin définit la pièce. Nous la fabriquons exactement selon cette géométrie. Chaque pince de serrage est usinée à partir de barres pleines, traitée thermiquement et rectifiée sur le
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Votre dessin définit la pièce. Nous la fabriquons exactement selon cette géométrie. Chaque pince de serrage est usinée à partir de barres pleines, traitée thermiquement et rectifiée sur les diamètres de centrage. Avant expédition, chaque unité est contrôlée sur une MMT et avec un calibre passe/ne passe pas. Si elle ne correspond pas à votre plan, elle n'est pas expédiée.
Tolérance : ±0,005 mm sur l'alésage et la conicité
Délai : 7 à 12 jours ouvrés pour les tailles standard
Sans MOQ—commandez 1 pièce ou 1 000
Certificats matière et rapport d'inspection complet inclus par lot

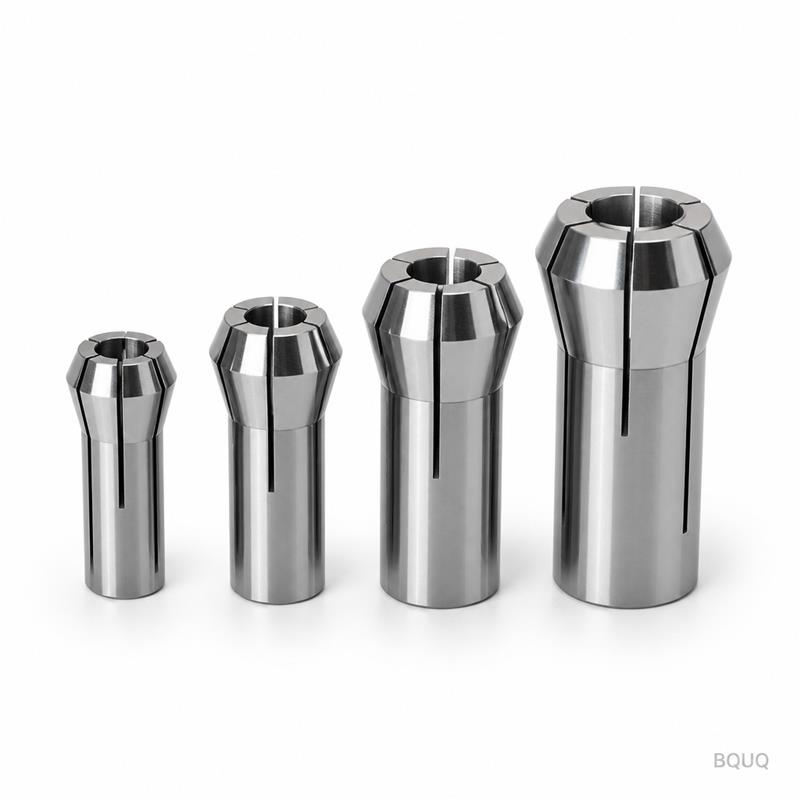

Il s'agit d'un jeu en petite série couvrant les tailles de pinces de 15 mm, 18 mm, 20 mm et 22 mm. Il s'adapte aux broches standard de tours automatiques et aux pinces de serrage CNC. Vous obtenez la même précision qu'une commande à l'unité, mais avec la commodité d'un jeu assorti.
Spécifications
Paramètre
Valeur
Options de matériaux
20CrMnTi, 40Cr, 9SiCr, ou selon votre spécification
Dureté
58–62 HRC après cémentation ou trempe
État de surface
Ra 0,4 µm sur la conicité, Ra 0,8 µm sur le diamètre extérieur
Concentricité
≤0,005 mm TIR au nez
Angle de conicité
16° ou 20° selon DIN 6343 / sur mesure
Procédé d'usinage
Tournage CNC, rectification intérieure, électroérosion à fil pour les fentes
Traitement thermique
Cémentation + trempe + revenu, ou trempe par induction
Taille de lot
1 à 500 pièces, sans minimum
Contrôle
Vérification dimensionnelle à 100 %, rapport MMT par lot
Marquage
Gravure laser de la taille, du numéro de lot et de la nuance du matériau
Nous réalisons ces pièces sur nos propres tours CNC et rectifieuses. Aucune sous-traitance. Cela nous permet de maîtriser entièrement la chaîne de tolérance. Pour des besoins de pince de serrage CNC sur mesure, nous ajustons l'alésage, la largeur de fente ou le filetage pour correspondre à votre broche.
Trois raisons pour lesquelles les acheteurs nous envoient leurs dessins
1. Qualité traçable par lot.
Chaque lot reçoit un numéro unique. Nous enregistrons les courbes de traitement thermique, les spécifications des meules et les relevés de calibrage finaux. Si un problème apparaît sur votre ligne, nous le retraçons jusqu'à l'équipe et la machine exactes. Pas de conjectures.
2. Rapport d'inspection par lot.
Vous n'avez pas à le demander. Chaque expédition comprend un rapport dimensionnel avec les valeurs mesurées réelles—pas seulement une mention conforme/non conforme. Nous indiquons le diamètre d'alésage, l'angle de conicité, la dureté et la concentricité. Votre contrôle qualité entrant peut vérifier en quelques minutes.
3. Une seule usine pour le CNC + l'emboutissage + les ressorts + les dissipateurs thermiques.
Nous ne sommes pas une société de négoce. Sous un même toit à Dongguan, nous opérons l'usinage CNC, l'emboutissage de métaux, l'enroulage de ressorts et la fabrication de dissipateurs thermiques. Si votre pince de serrage fait partie d'un ensemble qui nécessite également un capot embouti, un ressort ou un dissipateur thermique en aluminium, vous envoyez un seul dossier de dessins et vous recevez un seul devis. Moins de fournisseurs, moins de retards, un seul interlocuteur responsable.
Où ces pièces sont utilisées
Ce jeu de pinces est courant dans les tours à poupée mobile de type suisse et les petits centres de tournage CNC. Applications typiques :
Composants de dispositifs médicaux – petites pièces en titane ou en acier inoxydable nécessitant une concentricité stricte sur le diamètre extérieur et intérieur.
Fabrication horlogère et de bijoux – pignons, tiges et boîtiers où l'état de surface est primordial.
Connecteurs électroniques – broches en laiton ou en cuivre avec filetages à pas fin, maintenues sans marquage.
Pièces d'injecteurs de carburant automobiles – production en grand volume où l'usure des pinces doit être prévisible.
Fixations aérospatiales – petits boulons et inserts où la traçabilité des matériaux est obligatoire.
Dans chaque cas, la pince de serrage maintient la pièce sur le diamètre extérieur pendant que l'outil usine le diamètre intérieur ou la face. Une prise stable et reproductible fait la différence entre une bonne pièce et une pièce rebutée. Nos pinces maintiennent cette prise sur des milliers de cycles.
Questions fréquentes des acheteurs avant de commander
Q : Quel est votre MOQ ?
R : Aucun MOQ. Nous fabriquons une seule pièce si c'est ce dont vous avez besoin. Pour un jeu de 15, 18, 20, 22, vous pouvez commander uniquement la taille de 20 mm ou le jeu complet. Le prix reflète le coût de réglage, pas la quantité.
Q : Comment garantissez-vous la tolérance et la qualité ?
R : Nous rectifions la conicité et l'alésage après le traitement thermique. Cela élimine les déformations. Ensuite, nous mesurons chaque unité sur une MMT. Le rapport d'inspection est inclus. Si vous avez besoin d'une vérification par un tiers, nous pouvons organiser SGS ou TUV aux frais réels.
Q : Quel est votre délai de livraison ?
R : Les tailles standard sont expédiées en 7 à 12 jours ouvrés. Les alésages sur mesure ou les conicités spéciales ajoutent 3 à 5 jours pour l'outillage. Pour les commandes urgentes, nous pouvons diviser le lot et expédier la première pièce sous 48 heures.
Q : Fournissez-vous des certificats matière ?
R : Oui. Chaque lot est accompagné d'un certificat d'usine pour la matière première, du rapport de traitement thermique et des résultats de test de dureté. Tous les documents sont en anglais et au format PDF.
Envoyez votre dessin
Nous établissons des prix fermes sous 12 heures. Envoyez votre fichier PDF ou STEP. Nous vérifions l'alésage, la conicité et la spécification du matériau, puis nous répondons avec le prix unitaire, le délai et une taille de lot recommandée. Sans engagement.
E-mail : sc@bquq.com
WhatsApp : +86 13713157787
La fabrication de précision est notre travail quotidien. Pince de serrage CNC sur mesure, fabriquée en Chine, sans MOQ—c'est ce que nous faisons. Envoyez le dessin et constatez la différence.
