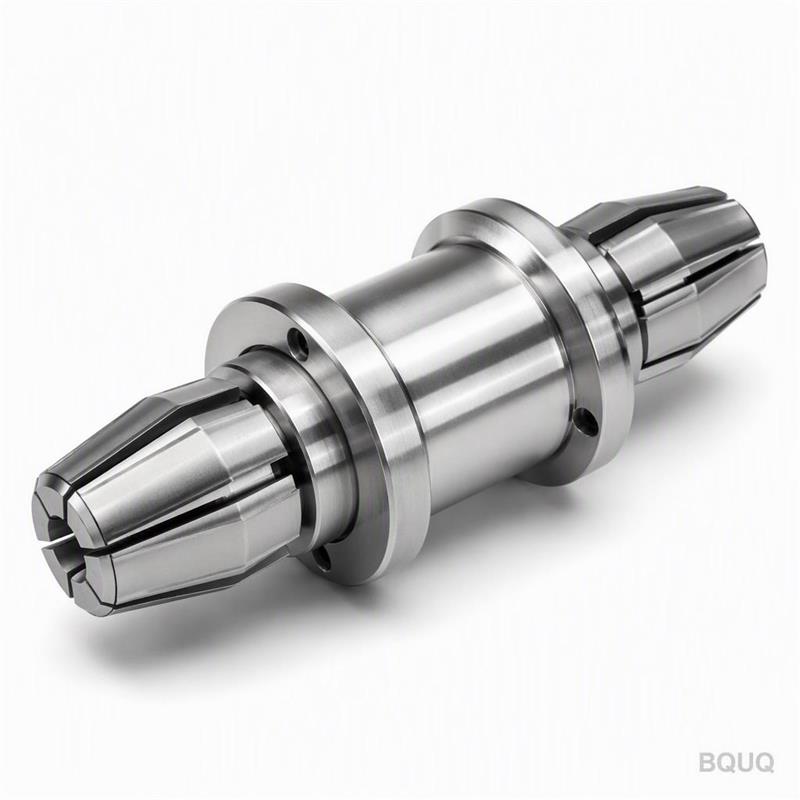

Mandrin de serrage CNC personnalisé à double extrémité pour tour automatique, fabrication de précision en Chine
IntroductionNous usinons votre mandrin de serrage à double extrémité selon votre plan exact. Pas une pièce de catalogue. Pas un standard modifié. Vos dimensions, vos tolérances, votre matériau.Chaque
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Nous usinons votre mandrin de serrage à double extrémité selon votre plan exact. Pas une pièce de catalogue. Pas un standard modifié. Vos dimensions, vos tolérances, votre matériau.
Chaque mandrin est vérifié sur notre MMT avant expédition. Vous recevez la pièce, pas une surprise.
Tolérance : ±0,005 mm sur les diamètres critiques
Délai : 15-20 jours ouvrés après approbation du plan
Sans MOQ : commandez une pièce ou mille
Matériau : 20CrMnTi, 40Cr, 65Mn, ou votre nuance spécifiée
Dureté : 58-62 HRC après traitement thermique
Fabriqué en Chine, ligne de fabrication de précision, 20 ans d'expérience à l'export
Spécifications
Paramètre
Valeur
Options de matériaux
20CrMnTi, 40Cr, 65Mn, 9SiCr, SUS440C
Traitement thermique
Cémentation ou durcissement par induction, 58-62 HRC
Plage de diamètre extérieur
10 mm – 200 mm
Plage d'alésage intérieur
3 mm – 80 mm
Concentricité (DE à alésage)
≤ 0,005 mm
Tolérance de largeur de fente
±0,01 mm
Rugosité de surface
Ra 0,4 sur alésage, Ra 0,8 sur DE
Procédé d'usinage
Tournage CNC, fraisage CNC, électroérosion à fil pour les fentes
Ébavurage
Manuel et vibratoire, toutes les arêtes cassées
Taille de lot
1 – 10 000 pièces, sans MOQ
Contrôle
100 % des dimensions critiques, rapport MMT par lot
Marquage
Gravure laser selon votre spécification (n° de pièce, code date)
Nous utilisons à la fois des tours CNC à poupée mobile et des tours automatiques à tête fixe. Pour les mandrins à double extrémité, nous utilisons l'électroérosion à fil pour couper les fentes après le traitement thermique. Cela garantit une largeur de fente constante et sans bavures. Nous ne rectifions pas les fentes ; nous les découpons par EDM pour une répétabilité optimale.
Trois raisons pour lesquelles les acheteurs nous envoient leurs plans
1. Qualité traçable par lot.
Chaque lot reçoit un numéro de coulée unique et une fiche de processus. Nous enregistrons le certificat matière, la courbe de traitement thermique et les données d'inspection finale. Si vous rencontrez un problème six mois plus tard, nous remontons jusqu'au lot et à la machine exacts. Pas de suppositions.
2. Rapport d'inspection par lot.
Vous recevez un rapport dimensionnel avec chaque expédition. Données MMT pour l'alésage, le DE, la largeur de fente, la concentricité. Résultats de test de dureté. Certificat matière de l'aciérie. Ce n'est pas un simple autocollant « QC approuvé ». Ce sont de vraies données que vous pouvez auditer.
3. Une seule usine pour CNC + emboutissage + ressorts + dissipateurs thermiques.
Votre mandrin de serrage n'est pas la seule pièce de votre assemblage. Nous produisons également des matrices d'emboutissage, des ressorts hélicoïdaux et des dissipateurs thermiques en aluminium. Envoyez-nous la nomenclature complète. Un seul fournisseur, un seul point d'expédition, une seule facture. Moins d'e-mails, moins de retards, des coûts logistiques réduits.
Où ces pièces sont utilisées
Les mandrins de serrage à double extrémité sont des dispositifs de serrage pour tours automatiques. Ils maintiennent des barres rondes, hexagonales ou carrées pendant l'usinage. Applications courantes :
Tours CNC de type suisse – serrage de barres de petit diamètre (3-20 mm) pour pièces horlogères, vis médicales, implants dentaires.
Tours automatiques multibroches – production en grande série de raccords en laiton, noyaux de vannes, bornes électriques.
Montages d'usinage secondaire – maintien de pièces finies pour perçage, taraudage ou rainurage sur fraiseuses CNC.
Systèmes de serrage pneumatiques – utilisés dans les lignes d'assemblage automatisées pour un changement rapide entre les tailles de pièces.
Mandrins hydrauliques – pour le tournage intensif de barres en acier dans les lignes de transfert.
La conception à double extrémité permet de retourner le mandrin lorsque l'une des extrémités est usée. Cela double la durée de vie. C'est courant dans la production à cycle élevé où les temps d'arrêt pour changement d'outil sont coûteux.
Q : Quel est votre MOQ ?
R : Sans MOQ. Nous acceptons une seule pièce pour la validation du prototype. Pour la production, nous recommandons de commander au moins 50 pièces pour amortir les coûts de mise en place, mais ce n'est pas obligatoire.
Q : Comment contrôlez-vous la tolérance et la concentricité ?
R : Nous usinons le DE et l'alésage en un seul montage de serrage sur le tour CNC. Cela élimine le faux-rond dû au re-serrage. Après traitement thermique, nous découpons les fentes par électroérosion à fil. La concentricité finale est vérifiée sur une MMT avec une résolution de 0,5 µm. Nous maintenons ±0,005 mm sur les diamètres critiques.
Q : Quel est votre délai de livraison ?
R : 15-20 jours ouvrés pour les matériaux et traitements thermiques standards. Si vous avez besoin d'un service accéléré, nous pouvons livrer en 10 jours ouvrés avec un supplément de 15 %, sous réserve de disponibilité des matériaux.
Q : Fournissez-vous des certificats matière ?
R : Oui. Nous fournissons des certificats d'aciérie pour la matière première, les enregistrements de traitement thermique et les rapports de test de dureté. Tous les documents sont en anglais et peuvent être notariés si votre client l'exige.
Envoyez votre plan
Envoyez votre fichier PDF ou STEP par e-mail à sc@bquq.com. Indiquez le matériau, la dureté et la quantité. Nous répondons avec un devis ferme sous 12 heures. Pas une estimation approximative. Un prix fixe avec conditions de paiement.
Vous préférez discuter ? WhatsApp +86 13713157787. Nous répondons en anglais, chinois ou espagnol.
Votre mandrin de serrage CNC personnalisé, fabriqué en Chine, vérifié avant expédition. Sans MOQ. Envoyez le plan dès aujourd'hui.
