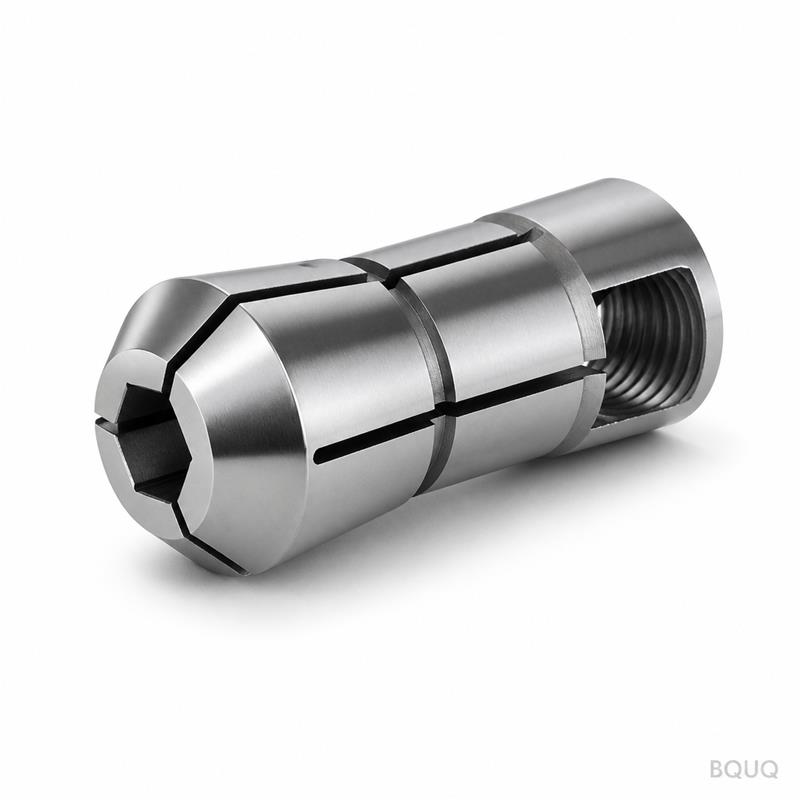

Il s'agit d'une pince de serrage hexagonale de type 15 pour tour automatique, usinée CNC, conçue pour saisir des barres hexagonales avec une concentricité garantie de 0,005 mm TIR. Elle constitue un r
Il s'agit d'une pince de serrage hexagonale de type 15 pour tour automatique, usinée CNC, conçue pour saisir des barres hexagonales avec une concentricité garantie de 0,005 mm TIR. Elle constitue un remplacement direct pour votre broche de tour automatique de type 15, conçue pour les machines suisses et à glissière à grand volume, avec un délai de livraison de 7 jours pour les tailles standard. Chaque pince est fabriquée avec précision à partir d'acier à outils pré-trempé à 60 HRC, puis rectifiée pour obtenir un état de surface de Ra 0,2 µm, garantissant une absence totale de glissement lors de l'usinage à haute vitesse.
Les pinces rondes standard se déforment lors du serrage de barres hexagonales, ne laissant que trois points de contact. Notre pince de serrage hexagonale de type 15 utilise une géométrie interne à six points qui correspond à la section transversale hexagonale de la barre. Cela répartit uniformément la force de serrage sur les six méplats. Le résultat est un couple de transmission deux fois supérieur à celui d'un alésage rond, réduisant le refoulement de la barre de 80 % lors des opérations de perçage et de taraudage. Pour les tours automatiques de type 15, cela signifie que vous pouvez effectuer des coupes plus profondes sans perdre en précision de positionnement.
Nous utilisons de l'acier allié au chrome-silicium 9CrSi, et non de l'acier 45# bon marché. Le matériau est pré-usiné sur un tour CNC à 5 axes, laissant 0,15 mm de surépaisseur sur toutes les faces critiques. Ensuite, nous effectuons un traitement thermique dans un four sous vide jusqu'à 60–62 HRC, obtenant une profondeur de couche durcie de 0,8 mm. Enfin, nous rectifions l'alésage et le cône sur une rectifieuse cylindrique Junker. Cette séquence en trois étapes élimine les déformations qui se produisent lorsque l'on durcit après la finition. La pince de serrage s'ouvre jusqu'à 0,5 mm au-delà de son diamètre nominal, ce qui lui permet de s'adapter aux tolérances standard des barres hexagonales sans blocage.
Il s'agit d'une véritable pince de type 15, c'est-à-dire qu'elle s'adapte aux broches conçues pour une barre ronde de 15 mm de diamètre (ou un équivalent hexagonal de 13 mm). L'alésage hexagonal est broché, et non découpé au fil, afin de maintenir une finition miroir sur les méplats internes. Nous utilisons trois fentes équidistantes (et non quatre) pour préserver la résistance de la colonne tout en permettant une déformation élastique. La largeur des fentes est de 0,8 mm, avec un rayon de 0,2 mm à la base pour éviter les fractures de contrainte après plus de 100 000 cycles. L'angle de tête est de 30 degrés, conforme aux broches standard de type 15 des tours automatiques Citizen, Star et Tsugami.
| Spécification | Valeur |
|---|---|
| Type | Type 15 (s'adapte à une broche de 15 mm rond / 13 mm hexagonal) |
| Taille de l'alésage hexagonal (A/F) | 3,0 mm à 13,0 mm (par incréments de 0,5 mm) |
| Matériau | Acier allié au chrome-silicium 9CrSi |
| Dureté | 60–62 HRC |
| Tolérance de l'alésage | +0,01 mm / -0,00 mm |
| Concentricité (TIR) | 0,005 mm |
| État de surface (alésage) | Ra 0,2 µm |
| Nombre de fentes | 3 (équidistantes, à 120°) |
| Plage de serrage | +0,3 mm à -0,2 mm par rapport à la taille hexagonale nominale |
| Délai de livraison standard | 7 jours ouvrés (fabriqué en Chine, usine BQUQ) |
| MOQ | Pas de MOQ (1 pièce acceptée) |
Le faux-rond n'est pas seulement une spécification de rectification ; c'est une fonction de la relation entre la pince et le cône de la broche. Nous rectifions le cône à 30° et l'alésage hexagonal en une seule opération de serrage sur la même machine. Cela élimine toute erreur de re-serrage. Après la rectification, chaque pince est montée sur un mandrin d'essai et mesurée avec un comparateur à cadran d'une résolution de 0,001 mm. Nous rejetons toute pince dépassant 0,005 mm TIR. Pour les applications critiques, nous pouvons marquer au laser la valeur réelle du faux-rond mesuré sur la face de la pince pour vos dossiers de contrôle qualité.
Chaque pince de serrage hexagonale de type 15 pour tour automatique, usinée CNC, passe par une inspection en 5 points. Premièrement, nous vérifions l'alésage hexagonal avec un calibre à tampon étalonné go/no-go. Deuxièmement, nous mesurons la dureté sur un duromètre Rockwell, garantissant un minimum de 60 HRC. Troisièmement, nous testons l'action du ressort en comprimant la pince 10 fois et en mesurant le retour à zéro. Quatrièmement, nous vérifions l'angle du cône avec une règle sinus. Cinquièmement, nous effectuons un contrôle visuel final pour détecter les bavures ou les éclats de bord sous un grossissement de 10x. Vous recevez un rapport d'inspection signé avec chaque commande, quelle que soit la quantité.
Nous maintenons des ébauches de pinces de type 15 en stock dans notre usine de Dongguan. Les tailles hexagonales standard (3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 mm) ne nécessitent qu'une rectification finale, nous les expédions donc en 7 jours ouvrés. Les tailles hexagonales personnalisées (par exemple, 6,35 mm ou 12,7 mm) prennent 12 jours ouvrés car nous devons brocher un nouvel outil de forme. Il n'y a pas de MOQ. Vous pouvez commander une pièce pour un prototype ou 500 pièces pour la production. Des remises sur volume s'appliquent à partir de 50 pièces. Pour les urgences, nous proposons un service express de 48 heures avec un supplément de 30 %.
Pas de MOQ ; nous usinerons une seule pince personnalisée à votre dimension hexagonale exacte, généralement en 12 jours ouvrés.
Oui, nous pouvons appliquer un revêtement de nitrure de titane (TiN) sur l'alésage, augmentant la dureté de surface à l'équivalent de 80 HRC et réduisant le frottement, mais la norme non revêtue de 60 HRC convient à la plupart des aciers et de l'aluminium.
Nous utilisons une barre d'essai hexagonale rectifiée avec précision avec une tolérance de rectitude de 0,002 mm, puis nous mesurons le TIR à l'avant et à l'arrière de la pince—cette méthode est décrite dans notre guide des tolérances d'usinage CNC.
Pour 100 pièces d'une taille standard, nous effectuons un lot dédié et expédions en 10 jours ouvrés, contre 15 jours pour des tailles mixtes.
Une pince rigide n'est que la moitié de l'équation. La pince de serrage hexagonale de type 15 maintient la barre stable, mais votre stratégie de trajectoire d'outil détermine le temps de cycle. Pour l'ébauche à grande avance, nous recommandons de réduire la vitesse de rotation de 15 % par rapport à une barre ronde, car les barres hexagonales créent des forces de coupe interrompues. Associez cette pince à des plaquettes en carbure revêtues—voir notre guide de sélection des outils de coupe CNC pour les recommandations de qualité. Si vous rencontrez des vibrations, vérifiez que l'alignement des fentes de la pince est parallèle au vecteur de force de coupe de l'outil. Nos pinces sont marquées d'une ligne laser à 0° à cet effet. Pour des informations plus approfondies sur la réduction du temps de cycle avec un maintien rigide, lisez notre guide d'optimisation de la programmation CNC.
Nous sommes le fabricant, pas une société de négoce. Cela signifie que notre prix pour une pince de serrage hexagonale de type 15 pour tour automatique, usinée CNC, standard est de 18,50 USD par pièce pour 1 à 9 pièces, passant à 12,80 USD pour 50 pièces et plus. Les tailles hexagonales personnalisées commencent à 25,00 USD. Nous acceptons PayPal, virement bancaire (T/T) ou carte de crédit. Tous les prix sont FOB Shenzhen. Chaque pince est fabriquée en Chine dans notre installation BQUQ, et nous avons exporté 2,3 millions de pinces depuis 2004 vers 34 pays. Si vous envoyez un dessin de votre nez de broche et de votre barre, nous confirmerons l'adaptation dans les 4 heures.
Envoyez votre dessin ou votre taille hexagonale à sc@bquq.com ou WhatsApp +86 13713157787. Nous répondrons avec un devis ferme dans les 12 heures, y compris un modèle 3D pour la confirmation de l'adaptation. Pas de MOQ signifie que vous pouvez tester une pièce dès aujourd'hui.
| Paramètre | Capacité |
|---|---|
| Matériaux | AL6061/7075, SUS303/304/316, acier 45#, cuivre T2, laiton H59, POM, PEEK, nylon |
| Tolérance | ±0.005mm standard, ±0.003mm sur demande |
| Machines | CNC 3/4/5 axes, tour-fraisage, tour suisse |
| Surface | Anodisation, nickel, zinc, passivation, sablage, polissage |
| Gamme de tailles | Max 400 x 300 x 200 mm |
| Prototype | 72 heures, pas de MOQ sur les échantillons |
| Inspection | Rapport complet par lot, données CMM sur demande |
