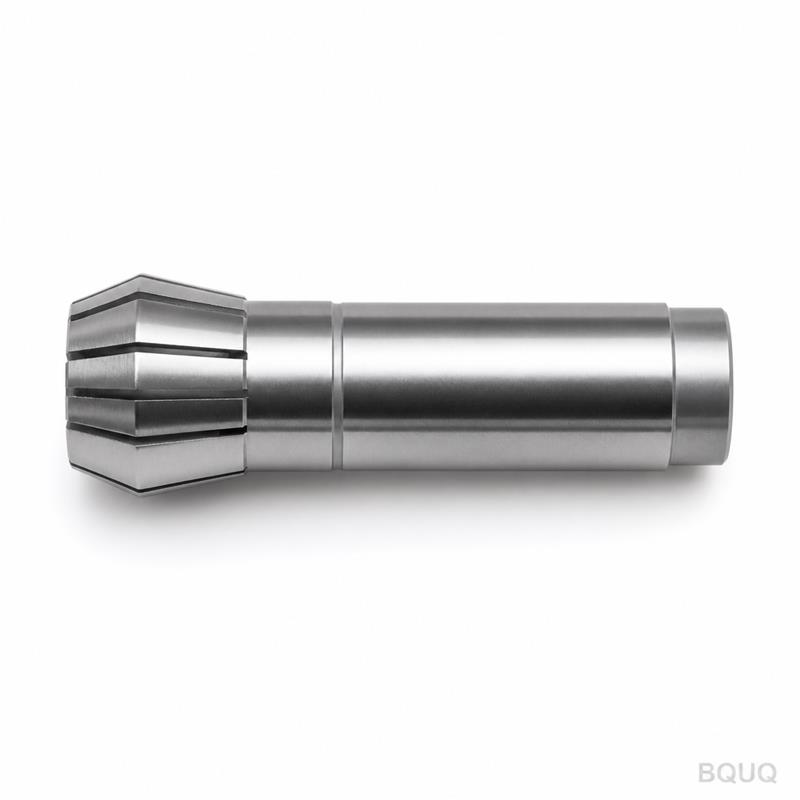

Mandrin à pince CNC personnalisé, tour automatique type 36, vue de dessus, fabrication de précision en Chine
IntroductionVotre plan devient une pince finie en quelques jours, pas en quelques semaines. Nous usinons la pince type 36 pour tour automatique selon votre plan exact, puis nous vérifions chaque cote
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Votre plan devient une pince finie en quelques jours, pas en quelques semaines. Nous usinons la pince type 36 pour tour automatique selon votre plan exact, puis nous vérifions chaque cote critique avant que la pièce ne quitte notre usine de Dongguan. Aucune surprise lors du contrôle à réception.
En bref : Tolérance ±0,005 mm sur l'alésage et la conicité, délai de 7 à 10 jours ouvrés pour les matériaux standard, sans MOQ. Une pièce ou dix mille, le même contrôle du processus.
Spécifications
Paramètre
Valeur
Options de matériaux
Acier à ressort 65Mn, 20CrMnTi, 9SiCr, SUS420, ou votre alliage spécifié
Dureté (finie)
HRC 45–55 pour l'acier à ressort ; cémenté 58–62 HRC pour l'acier allié
Tolérance d'alésage
±0,005 mm (largeur de fente et diamètre intérieur)
Angle de conicité
±0,5 minute d'arc, vérifié au calibre à air
État de surface
Ra 0,4 µm sur l'alésage, Ra 0,8 µm sur les surfaces externes
Procédé d'usinage
Tournage CNC, fraisage de précision, électroérosion à fil pour les fentes, traitement thermique, rectification finale
Contrôle
Vérification dimensionnelle à 100 % de l'alésage et de la conicité ; rapport de lot avec données CMM
Taille de lot
1 à 100 000 pièces, sans MOQ
Délai
7–10 jours ouvrés (prototype), 15–20 jours (production)
Pays d'origine
Fabriqué en Chine, usine de Dongguan
Nous produisons la pince type 36 sur nos propres tours CNC et rectifieuses. Les fentes sont découpées par électroérosion à fil, et non estampées, afin que le retour élastique soit constant et reproductible sur chaque pièce du lot.
Trois raisons pour lesquelles les acheteurs nous envoient leurs plans
1. Qualité traçable par lot. Chaque numéro de coulée, chaque lot, chaque rapport CMM est archivé sous votre numéro de pièce. Si vous devez retracer un défaut jusqu'à une coulée ou une équipe spécifique, nous pouvons extraire le dossier en quelques minutes. C'est de la fabrication de précision avec une traçabilité documentée, pas une approximation.
2. Rapport d'inspection par lot. Vous recevez un rapport dimensionnel avec chaque expédition. Il indique le diamètre d'alésage, l'angle de conicité, la dureté et l'état de surface pour chaque lot. Votre service qualité réception peut comparer nos valeurs avec leurs propres instruments sans tout re-mesurer.
3. Une seule usine pour l'usinage CNC + l'estampage + les ressorts + les dissipateurs thermiques. Votre pince n'est pas la seule pièce de votre assemblage. Nous exploitons également des lignes d'usinage CNC, d'estampage de métaux, d'enroulement de ressorts et de fabrication de dissipateurs thermiques sous un même toit. Envoyez-nous la nomenclature complète, et nous coordonnons les tolérances entre les pièces. Moins de fournisseurs, moins d'accumulations de tolérances, moins de maux de tête logistiques.
Où ces pièces sont utilisées
La pince type 36 pour tour automatique est un composant de maintien de pièce pour tours automatiques et machines de type suisse. Elle saisit les barres rondes, carrées ou hexagonales pendant les opérations de tournage, perçage et filetage.
Applications réelles :
Production en grande série de raccords en laiton et de composants de vannes
Broches et arbres de précision pour injecteurs de carburant automobiles
Vis d'implant médical et ancres osseuses (où une force de serrage reproductible est essentielle)
Broches et bornes de connecteurs électroniques, produites sur tours automatiques multibroches
Fabrication de fixations, où la pince doit maintenir une barre hexagonale sans marquer la surface
La vue de dessus que vous voyez sur le plan est la face de serrage. Le motif des fentes détermine la régularité avec laquelle la pince se referme autour de la barre. Nous ajustons la largeur et la profondeur des fentes en fonction de la dureté de votre matériau et de la tolérance de la barre, afin d'obtenir une force de serrage maximale sans déformation.
Questions posées par les acheteurs avant de commander
Quel est le MOQ ?
Il n'y a pas de MOQ. Nous fabriquons un prototype pour votre test d'ajustement, ou mille pièces pour la production. Le prix unitaire diminue avec la quantité, mais le coût de mise en place et d'inspection est le même, que vous commandiez une ou cent pièces.
Comment garantissez-vous la tolérance et la qualité ?
Nous utilisons des CMM et des calibres à air pour chaque cote critique. L'alésage et la conicité sont contrôlés à 100 %, pas par échantillonnage. Si une cote est hors spécification, la pièce est rebutée, pas reprise. Notre rapport d'inspection montre les valeurs mesurées réelles, pas seulement un tampon conforme/non conforme.
Quel est le délai pour un mandrin à pince CNC personnalisé ?
Prototype : 7–10 jours ouvrés après approbation du plan. Production : 15–20 jours ouvrés, selon la disponibilité du matériau et le cycle de traitement thermique. Si vous avez besoin de plus rapide, dites-le-nous dès l'étape de devis — nous pouvons prioriser votre commande moyennant de petits frais d'accélération.
Fournissez-vous des certificats matière ?
Oui. Nous fournissons les certificats d'usine pour la matière première, les rapports de traitement thermique et les résultats de tests de dureté. Si votre client exige une norme spécifique (ASTM, DIN, JIS), nous nous approvisionnons en matériau selon cette spécification et fournissons le certificat correspondant.
Envoyez votre plan
Envoyez votre fichier PDF ou STEP par e-mail à sc@bquq.com, ou via WhatsApp au +86 13713157787. Nous répondons avec un devis ferme sous 12 heures, comprenant le prix, le délai et une analyse de fabricabilité (DFM) de votre géométrie. Si votre conception comporte une tolérance serrée ou un matériau inhabituel, nous vous indiquons d'emblée ce qui est réalisable et ce qui ne l'est pas.
Pas de MOQ, pas de montant de commande minimum, aucune obligation. Juste un devis clair de la part d'une usine qui fabrique des pièces de précision depuis 20 ans. Envoyez le plan, et nous vous montrerons ce qu'un mandrin à pince CNC personnalisé devrait coûter.
