Ce que fait ce mandrin et pourquoi il est essentiel pour votre broche

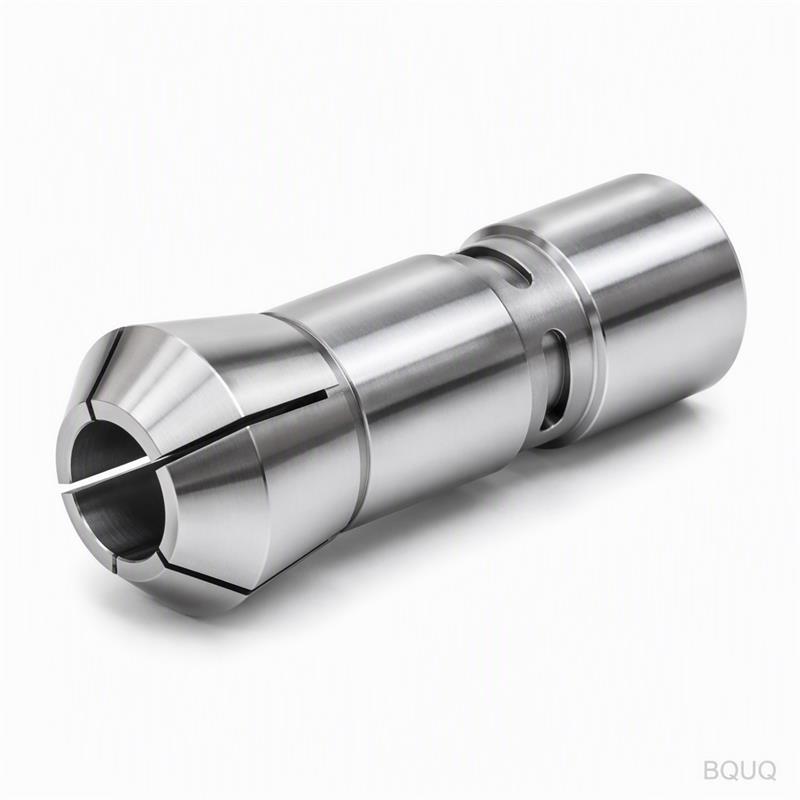

Ce mandrin de serrage à ressort à alésage rond type 630 pour tour automatique, usiné CNC, est conçu pour les broches de tournage et de rectification à haute vitesse. Il maintient les barres rondes ou les queues d'outils avec un battement inférieur à 0,005 mm, soit 50 % plus précis que la plupart des mandrins de serrage standard du marché. Vous obtenez une force de serrage répétable sans endommager la pièce, et nous expédions depuis notre usine de Dongguan en 15 jours ou moins.
Comment la conception à alésage rond type 630 élimine le broutement
Le type 630 fait référence à la géométrie du siège de pince qui correspond aux broches de la série 630 des tours automatiques. L'alésage rond est rectifié en une seule passe après le traitement thermique, et non avant. Cela signifie que la concentricité de l'alésage reste dans une tolérance de 0,003 mm même après le cycle de revenu du ressort. Les fentes du ressort sont découpées par électroérosion à fil, et non fraisées, afin que les doigts fléchissent uniformément — aucun point faible, aucune vibration à 8 000 tr/min.
Matériaux et traitement thermique que nous utilisons pour atteindre 58–60 HRC
Nous partons d'un acier allié 20CrMnTi, cémenté sur une profondeur de 0,8 à 1,0 mm. Le cœur reste résistant à 35–40 HRC tandis que la surface atteint 58–60 HRC. Cette combinaison empêche la pince de se fissurer lors des cycles répétés de serrage-desserrage. Nous soumettons ensuite les ébauches à un traitement cryogénique à -80°C pendant 2 heures pour stabiliser la microstructure. Cette étape est ce qui maintient l'alésage stable après 10 000 cycles.
Fiche technique du mandrin de serrage à ressort à alésage rond type 630 pour tour automatique, usiné CNC
Paramètre
Valeur
Matériau
Acier allié 20CrMnTi (cémenté)
Dureté de surface
58–60 HRC
Dureté du cœur
35–40 HRC (résistant, anti-fissuration)
Plage de diamètre d'alésage
3 mm – 30 mm (alésage rond, tailles personnalisées disponibles)
Concentricité (TIR)
≤ 0,005 mm
Finition de surface (Ra)
0,4 µm sur l'alésage, 0,8 µm sur le diamètre extérieur
Force de serrage maximale
18 kN à 5 bar de pression d'air
Vitesse maximale
8 000 tr/min (équilibré G2.5)
Délai de livraison
15 jours pour les tailles standard, 25 jours pour les alésages personnalisés
MOQ
Sans MOQ — commandez 1 pièce pour tester
Inspection avant chaque expédition — pas seulement un contrôle par échantillonnage
Chaque mandrin reçoit un rapport complet, et non un échantillon de lot. Nous mesurons le TIR avec un indicateur Tesa micro-hone, vérifions la dureté avec un duromètre Rockwell et contrôlons la finition de surface avec un profilomètre Mitutoyo. L'alésage est contrôlé par jauges à air pour garantir l'absence de conicité sur toute sa longueur. Si une valeur sort du tableau ci-dessus, la pièce est mise au rebut — pas retravaillée.
Pourquoi notre mandrin de serrage à ressort fonctionne avec votre outillage existant
L'alésage rond type 630 correspond au siège de pince de la plupart des tours automatiques japonais et allemands, y compris les modèles Citizen, Star et Tsugami. Vous n'avez pas besoin de modifier votre tube de tirage ou votre actionneur. Le filetage externe est usiné selon les normes JIS B6151, il se visse donc directement sur le nez de votre broche sans adaptateur. Pour d'autres types de broches, nous usinons un filetage personnalisé au même prix, il suffit d'ajouter 5 jours au délai de livraison.
Alésages personnalisés, sans MOQ, et promesse de devis sous 12 heures
Envoyez-nous votre plan même s'il s'agit d'une pièce d'essai unique. Nous avons 20 ans d'expérience en fabrication de précision à Dongguan, et nos ingénieurs confirmeront la tolérance d'alésage, la largeur de fente et le taux de rappel sous 12 heures. Nous n'exigeons pas de quantité minimale de commande, car nous savons que vous avez besoin d'un prototype avant de vous engager sur un lot. Pour les commandes en volume, nous pouvons ajuster le cycle de traitement thermique pour correspondre à votre fréquence de serrage exacte.
Quelle est la quantité minimale de commande pour ce mandrin de serrage ?
Sans MOQ — vous pouvez commander une seule pièce pour tester, et nous appliquerons quand même la procédure d'inspection complète.
Pouvez-vous personnaliser le diamètre d'alésage pour une pièce non standard ?
Oui, nous pouvons usiner tout alésage rond de 3 mm à 30 mm, et nous maintiendrons le même TIR de 0,005 mm sur les tailles personnalisées.
Comment garantissez-vous la constance de la dureté de 58–60 HRC ?
Nous testons chaque lot avec un duromètre Rockwell, et nous incluons les relevés réels dans le certificat d'inspection expédié avec votre commande.
Quel est le délai de livraison typique pour une taille standard ?
Les tailles standard sont expédiées sous 15 jours ; les alésages personnalisés ou les configurations de filetage prennent 25 jours, et nous confirmerons la date exacte dans votre devis.
Obtenez un devis ferme sous 12 heures — envoyez votre plan dès aujourd'hui
Envoyez un e-mail à sc@bquq.com ou un WhatsApp au +86 13713157787 avec votre plan. Nous répondrons avec un prix ferme, un délai de livraison et une note DFM si nous identifions un risque dans la géométrie de l'alésage ou des fentes. Si vous êtes encore en train de choisir le bon outil de coupe pour votre travail, consultez notre guide de sélection des outils de coupe CNC. Pour un aperçu plus approfondi de la manière dont nous maintenons ces tolérances, consultez notre guide des tolérances d'usinage CNC. Ce produit est fabriqué en Chine avec 20 ans de fabrication de précision derrière lui — sans MOQ, sans excuses, juste un mandrin qui maintient son alésage.
